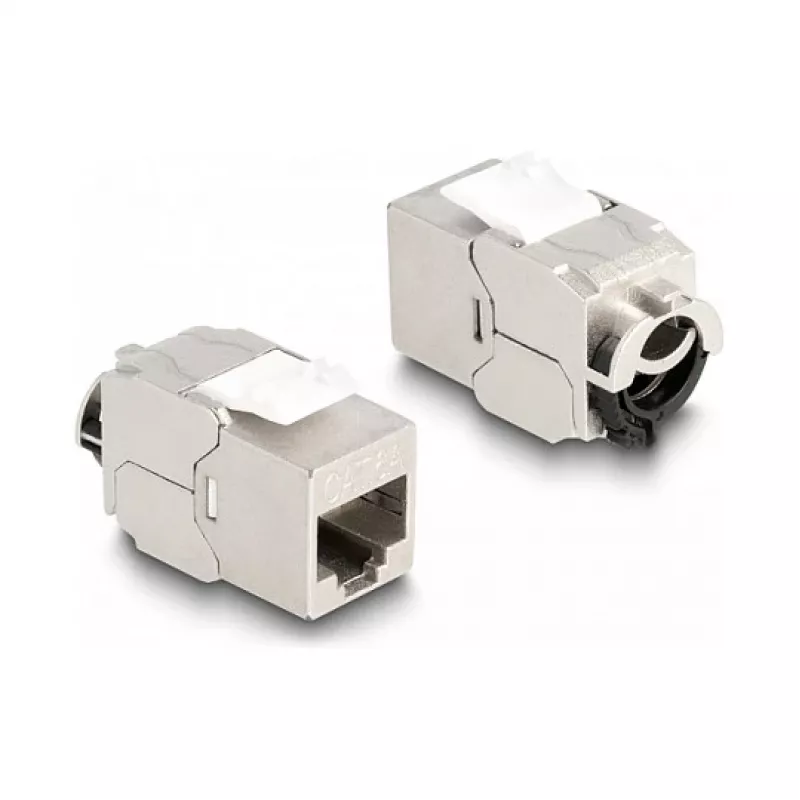

DeLOCK Keystone modulis RJ45 lizdas į LSA Cat.6A STP su fiksavimo spaustuku

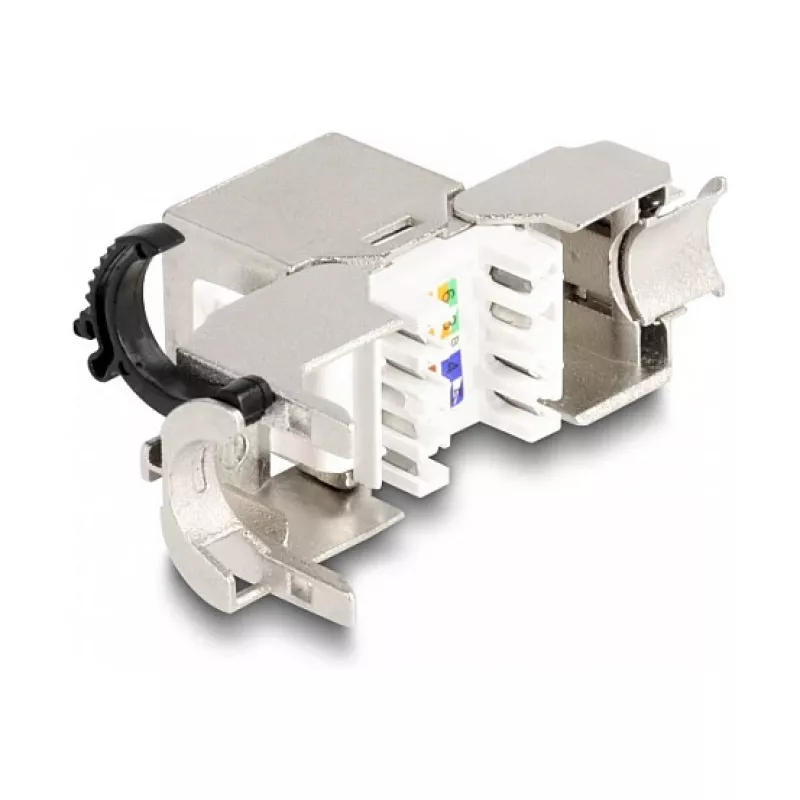

Šis DeLOCK Keystone modulis RJ45 lizdas į LSA Cat.6A STP skirtas įmontuoti spragtelėjimu į keystone komutacinius skydus, sieninius rėmelius ar paviršiuje montuojamas dėžutes ir užtikrina Cat.6A ekranuotą sujungimą su integruotu fiksavimo spaustuku gale, skirtu tinklo kabeliui pritvirtinti be kabelių raiščių. Modulis turi LSA užspaudimo kontaktus (vyrišką galą) ir kompaktiškus matmenis, tinkančius standartinėms keystone angoms (plotis 19,4 mm, gylis 31,5 mm, aukštis 18,8 mm).

Privalumai

Modulis palaiko Cat.6A STP jungtis ir leidžia atlikti ekranuotus sujungimus kompaktiškame keystone formate. Integruotas fiksavimo spaustukas pritvirtina kabelį tiesiai prie modulio, todėl nereikia papildomų kabelių raiščių, supaprastinamas montavimas ir įtempimo sumažinimas. Jo spragtelėjimu montuojama konstrukcija užtikrina suderinamumą su įprastais keystone laikikliais ir paviršiuje montuojamais sprendimais.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Užspauskite ekranuotą tinklo kabelį ant LSA užspaudimo kontaktų pagal spalvų kodą, įsitikinkite, kad ekranas tinkamai prijungtas, tada įstatykite modulį į suderinamą keystone laikiklį arba sieninį rėmelį, kol jis spragtelėdamas užsifiksuos. Naudokite galinėje dalyje esantį integruotą fiksavimo spaustuką kabeliui pritvirtinti ir įtempimui sumažinti be papildomų kabelių raiščių. Patikrinkite jungtį ir vientisumą po montavimo.

Rekomendacijos

Siekiant geriausio veikimo, naudokite šį modulį su Cat.6A ekranuotais kabeliais ir užtikrinkite, kad kabelio ekranas būtų tinkamai prijungtas, kad būtų išlaikytas bendras sistemos ekranavimas. Venkite per didelio lenkimo šalia užspaudimo vietos ir patikrinkite kiekvieną liniją po montavimo.
