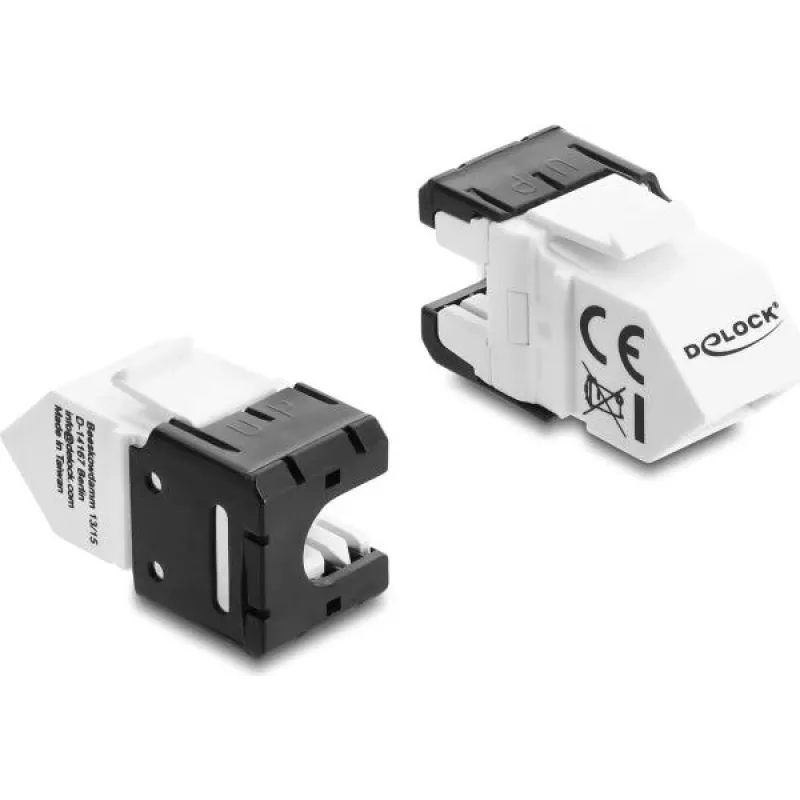

DELOCK Keystone modulis RJ45 lizdas į LSA Cat.6A 45° kampuotas neekranuotas 180°

DELOCK Keystone modulis RJ45 lizdas į LSA Cat.6A 45° kampuotas neekranuotas 180° suteikia kompaktišką sujungimo tašką variniam Ethernet kabeliui struktūrinėse kabelių sistemose. Modulis integruoja RJ45 lizdą priekyje ir LSA tipo įspaudžiamąjį sujungimą gale, sukurtas palaikyti Cat.6A našumą, išliekant neekranuotam. Jo 45° kampuotas korpusas su 180° orientacija leidžia žemo profilio įrengimą keystone panelėse ir sieninėse rozetėse, kur erdvė ir kabelio nukreipimas reikalauja kampinio išėjimo.

Privalumai

Keystone modulis siūlo erdvę taupantį kampuotą dizainą, kuris palengvina tvarkingą kabelių nutiesimą ir sumažina įtempimą prijungtiems pataisymo laidams. Neekranuota konstrukcija supaprastina įrengimą neekranuotose vytos poros (UTP) aplinkose ir išvengia papildomo įžeminimo poreikio. LSA įspaudžiamasis sujungimas suteikia patikimą ir įrankiui draugišką būdą užbaigti varines poras, užtikrinant pastovų kontaktą ir sumažinant įrengimo laiką tipiniuose tinklo diegimo scenarijuose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite modulį į suderinamą keystone angą sieninėje rozetėje arba pataisymo panelėje, kol jis užsifiksuos. Paruoškite ir nuimkite išorinį varinio kabelio apvalkalą, atskirkite ir sulygiuokite vytas poras ir vadovaukitės spalvų kodu ant modulio teisingam porų išdėstymui. Naudokite tinkamą LSA įspaudimo įrankį, kad užbaigtumėte kiekvieną laidininką į LSA kontaktus, užtikrindami švarų ir pilną įsodinimą. Po užbaigimo vizualiai patikrinkite sujungimus ir, jei reikia, naudokite kabelių testerį, kad patikrintumėte tęstinumą ir porų vientisumą prieš prijungiant aktyvią įrangą prie RJ45 lizdo.

Rekomendacijos

Patikimam Cat.6A našumui derinkite šį neekranuotą keystone modulį su Cat.6A reitingo UTP kabeliu ir palaikykite tinkamą kabelių nukreipimą, kad sumažintumėte lenkimo spindulį ir kryžminius trukdžius. Venkite įrengti šį neekranuotą modulį aplinkose, kuriose reikalingi ekranuoti arba apsaugoti komponentai, nebent naudojamas tinkamas įžeminimas ir ekranuoti moduliai. Patikrinkite sujungimus sertifikuotu testeriu diegiant kritiniuose tinklo segmentuose.
