DELOCK kabelių lyties keitiklis SMA Gold – adapteris su SMA į SMA jungtimis, aukso apdaila

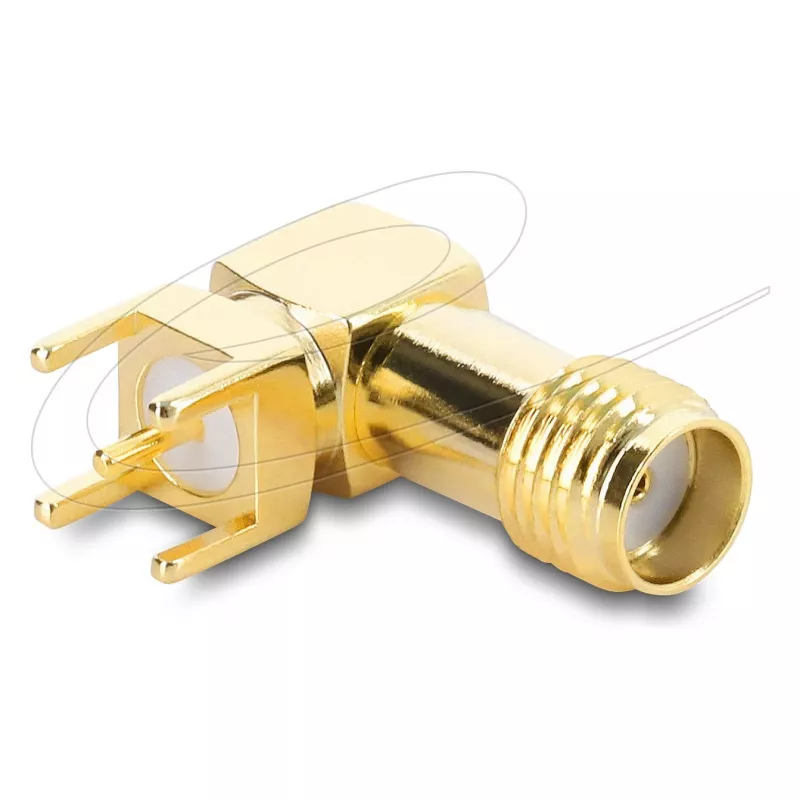

DELOCK kabelių lyties keitiklis SMA Gold – adapteris su SMA į SMA jungtimis, aukso apdaila (DELOCK 67410) yra SMA kabelių lyties keitiklis, skirtas sujungti dvi tos pačios lyties SMA jungtis arba pakeisti jungties orientaciją nekeičiant RF signalo tipo. Adapteris turi SMA lizdą su 90° orientacija, tinkamą montuoti per kiaurymes ant spausdintinių plokščių, o kontaktai ir korpusas padengti auksu, kad sumažėtų korozija ir būtų užtikrintas patikimas elektrinis kontaktas nurodytame dažnių diapazone.

Privalumai

Delock SMA lyties keitiklis pasižymi mažais įterpimo nuostoliais ir stabilia 50 omų varža, užtikrinančia stabilų RF veikimą iki 6 GHz. Auksu padengti variniai kontaktai ir korpusas pagerina laidumą ir atsparumą aplinkos poveikiui. PTFE izoliatorius ir mažesnis nei 1,5 stovinčios bangos koeficientas (VSWR) prisideda prie efektyvaus signalo perdavimo. Jungtis atlaiko daugiau nei 500 sujungimo ciklų ir turi kelis litavimo taškus, užtikrinančius patikimą tvirtinimą prie spausdintinės plokštės.

Tinka

• SMA antenų jungčių sujungimui arba perorientavimui RF įrangoje
• Bandymų įrenginiams ir laboratoriniams matavimams, kai reikia lyties pakeitimo be signalo adapterių
• Integravimui į spausdintines plokštes, kai kabelių vedimui reikalingas stačiu kampu išdėstytas SMA lizdas
• Esamų SMA kabelių mazgų taisymui arba prailginimui

Pagrindinės specifikacijos

• Jungties tipas: SMA lizdas, 90°
• Varža: 50 omų
• Dažnių diapazonas: nuolatinė srovė – 6 GHz
• VSWR: < 1,5
• Kontaktų medžiaga: varis, padengtas auksu
• Korpusas: varis, padengtas auksu
• Izoliatorius: PTFE
• Izoliacijos varža: > 500 MOhm
• Sujungimo ciklai: > 500
• Montavimo tipas: montavimas per kiaurymes su 5 litavimo taškais
• Spalva / apdaila: auksinė

Kaip naudoti

Pritvirtinkite SMA lizdą ant spausdintinės plokštės, lituodami per kiaurymes penkiuose nurodytuose litavimo taškuose, užtikrindami tinkamą mechaninį išlygiavimą ir patikimas litavimo siūles. Naudokite adapterį dviem tos pačios lyties SMA jungtims sujungti arba jungties orientacijai pakeisti vedant kabelius; patikrinkite, ar abi jungiamosios jungtys atitinka 50 omų sistemas. Po montavimo patikrinkite mechaninį stabilumą ir, jungdami bendraašius kabelius, venkite per didelio sukimo momento, kad nepažeistumėte litavimo siūlių ar spausdintinės plokštės.

Rekomendacijos

Norint užtikrinti optimalų RF veikimą, naudokite adapterį nurodytame dažnių diapazone (nuolatinė srovė – 6 GHz) ir įsitikinkite, kad jungiamosios jungtys yra švarios ir be korozijos. Venkite agresyvių cheminių medžiagų poveikio ir apribokite mechaninį įtempimą litavimo siūlėms. Naudojant ant spausdintinių plokščių, laikykitės standartinių litavimo praktikų ir, atliekant kritinius matavimus, patikrinkite vientisumą bei VSWR.
