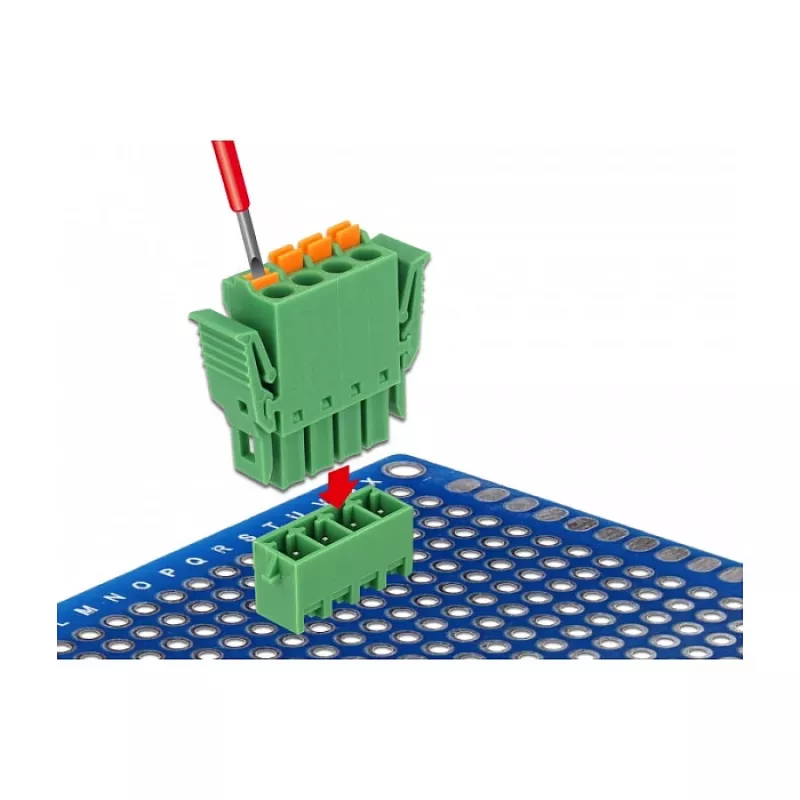

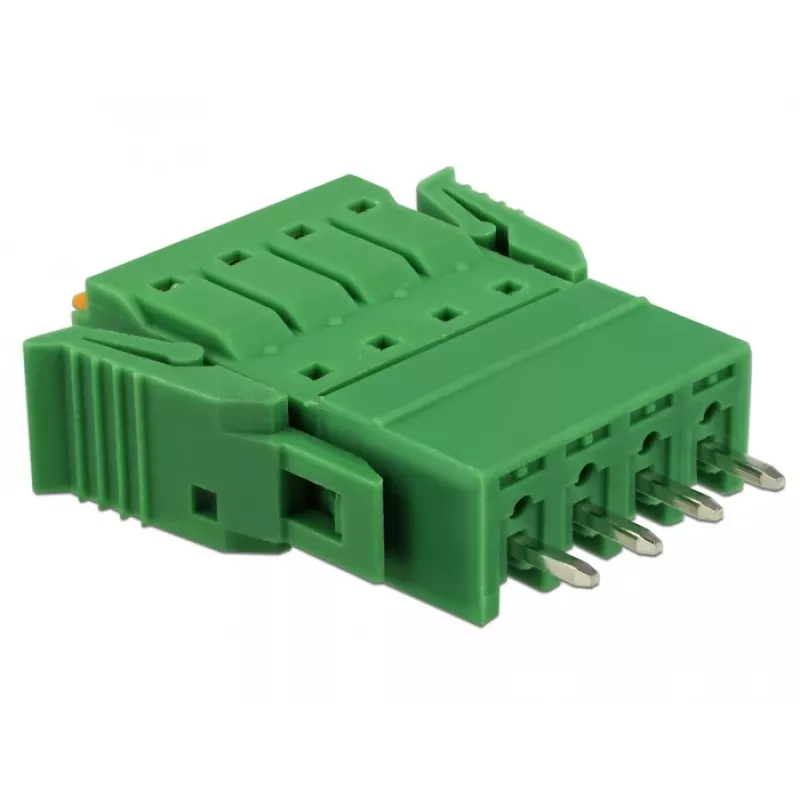

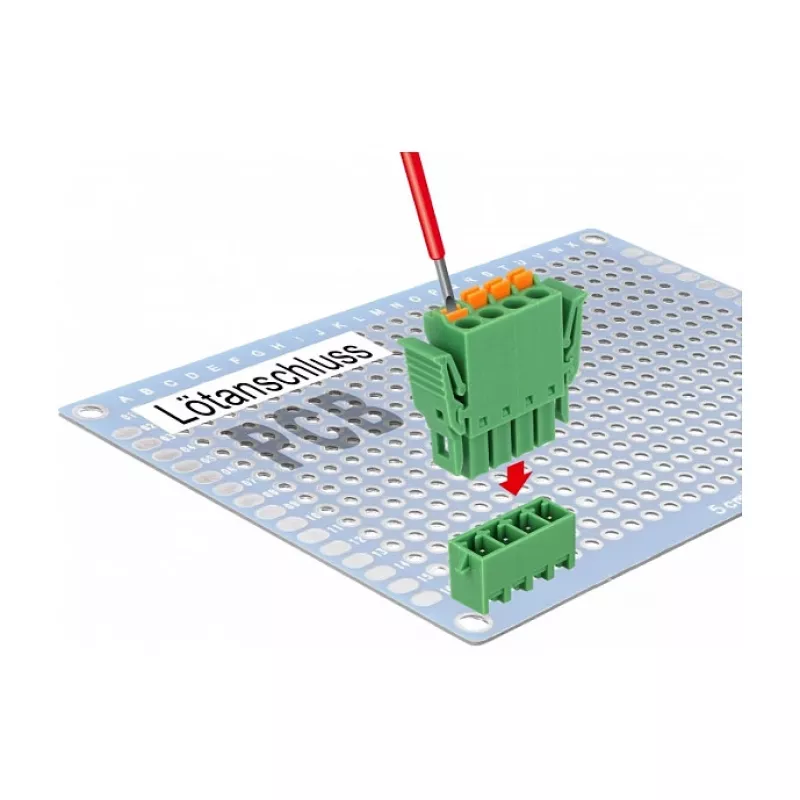

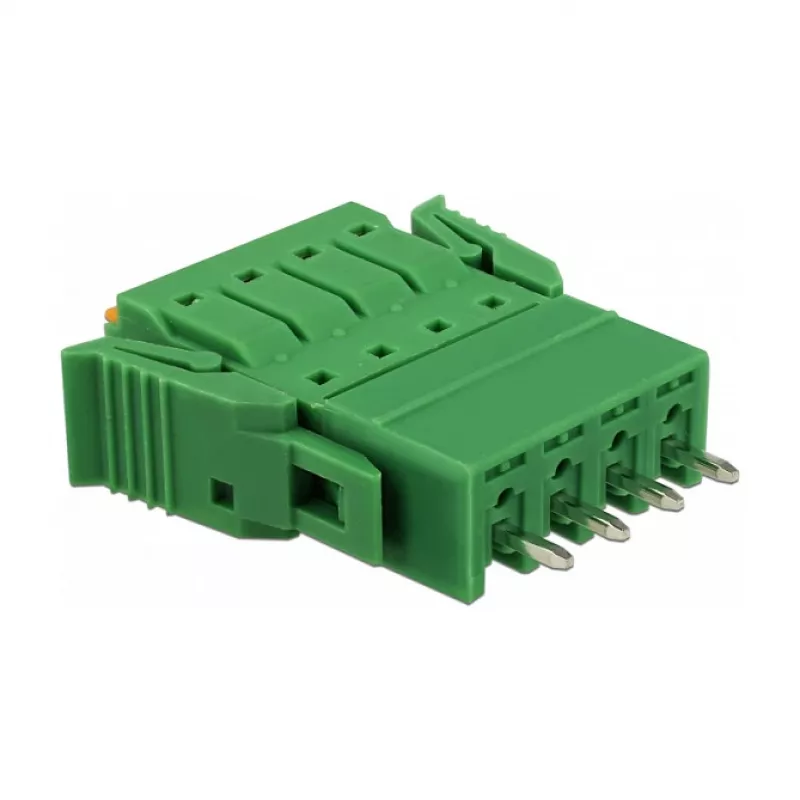

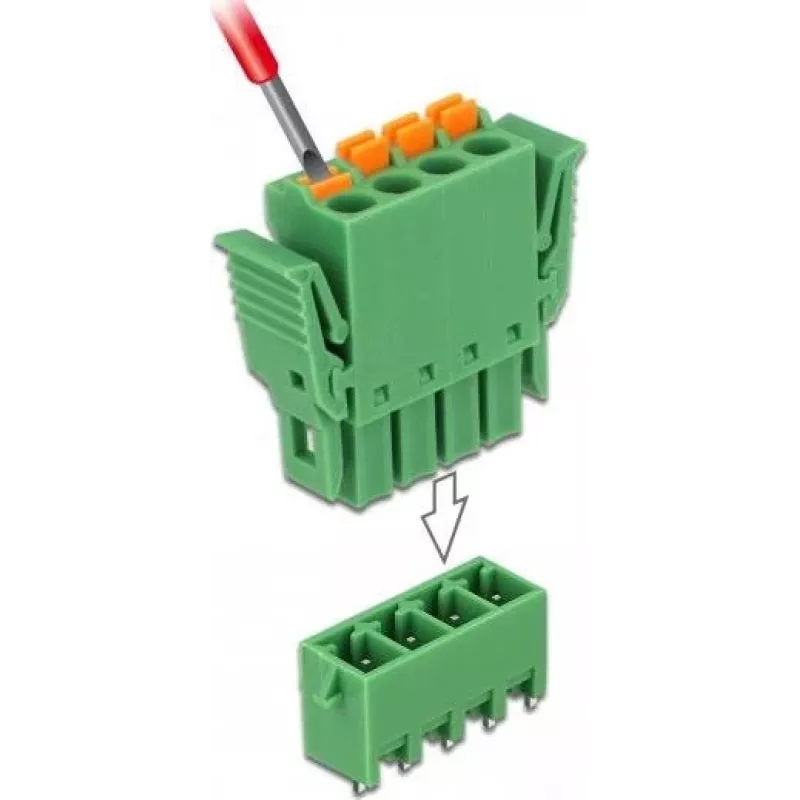

Delock gnybtų blokų rinkinys PCB plokštei, 4 kontaktų, 3,81 mm žingsnis, vertikalus (65970)

Kuriant prototipus ar taisant elektroniką, laidų prijungimas prie spausdintinės plokštės gali būti netvarkingas ir nepatikimas. Šis Delock gnybtų blokų rinkinys užtikrina saugų, varžtais prisukamą jungties tašką jūsų PCB plokštei, todėl laidų prijungimas tampa tvarkingas ir pakartojamas.

Kam skirta

Elektronikos mėgėjams, technikams ir inžinieriams, kuriems reikia patikimo būdo prijungti laidus prie PCB plokštės be litavimo. Idealiai tinka kūrimo plokštėms, pramoniniam valdymui ir individualiems projektams.

Pagrindinės savybės

• 4 polių gnybtų blokas su 3,81 mm žingsniu, vertikalios orientacijos, patogus pasiekti.
• Varžtinis gnybtas priima vienagyslius arba daugiagyslius laidus nuo 28 iki 16 AWG (0,08–1,5 mm²).
• Nominali srovė 8 A ir įtampa 300 V, tinka žemos įtampos maitinimo ir signalų reikmėms.
• Patvarus PA66 izoliatorius su UL94V-0 degumo klase ir žalvariniai kontaktai.
• Rinkinyje yra 10 atskirų blokų, pakankamai kelioms plokštėms arba atsarginėms dalims.

Specifikacijos

• Produkto tipas: Gnybtų blokas
• Montavimo tipas: PCB kiauryminis
• Kontaktų skaičius: 4
• Žingsnis: 3,81 mm
• Orientacija: Vertikali
• Prijungimo būdas: Varžtinis gnybtas
• Nominali srovė: 8 A
• Nominali įtampa: 300 V
• Laido matuoklis: 28 - 16 AWG
• Laido skerspjūvis: 0,08 - 1,5 mm²
• Varžto dydis: M2
• Sukimo momentas: 0,2 Nm
• Izoliatoriaus medžiaga: PA66
• Kontaktų medžiaga: Žalvaris
• Darbinė temperatūra: -40 °C iki 105 °C
• Spalva: Žalia
• Degumo klasė: UL94V-0
• Dalių skaičius rinkinyje: 10
• Vieno bloko matmenys (I x P x A): 15,24 x 7,50 x 10,00 mm
• Nuėmimo ilgis: 5-6 mm

Patarimai

Naudokite mažą plokščią atsuktuvą varžtams priveržti iki rekomenduojamo 0,2 Nm sukimo momento. Nuimkite laido izoliaciją iki 5-6 mm, kad užtikrintumėte patikimą jungtį. Šiuos blokus galima perpjauti, jei reikia mažiau polių.
