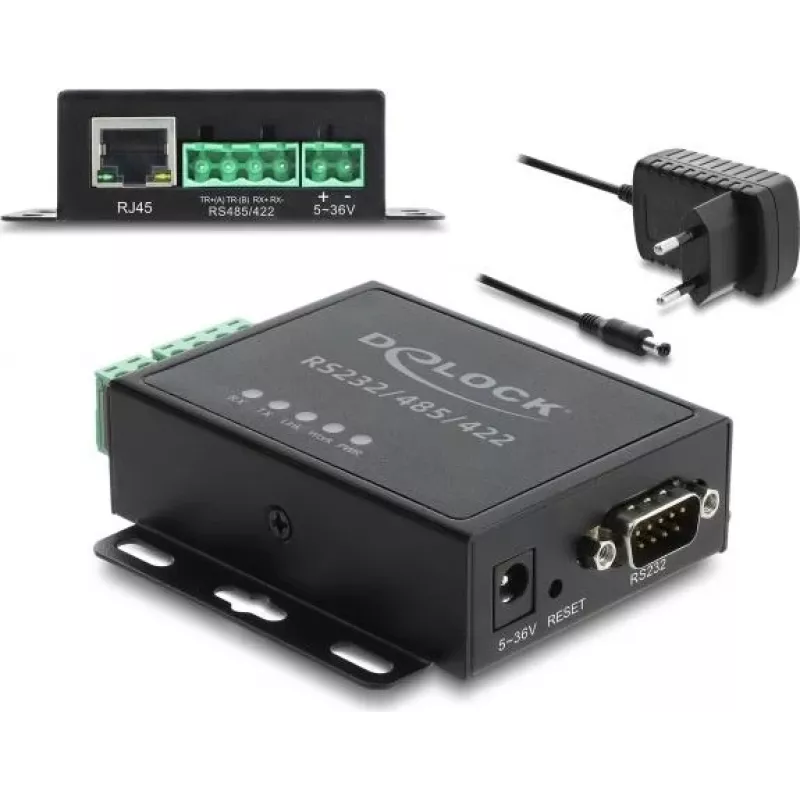

Delock Ethernet LAN keitiklis į RS-232/RS-485/RS-422 ir Modbus RTU/TCP šliuzas su 1,5 kV izoliacija

Senosios serijinės įrangos, pvz., RS-232, RS-485 ir RS-422, dažnai neturi tinklo ryšio, todėl nuotolinis stebėjimas ir integracija į modernias IP sistemas tampa sudėtinga. Delock 63004 išsprendžia šią problemą, sujungdamas serijines sąsajas su Ethernet, užtikrindamas sklandų ryšį per LAN ar internetą. Jis taip pat veikia kaip Modbus šliuzas, konvertuodamas Modbus RTU į Modbus TCP, o tai būtina pramoninei automatikai ir pastatų valdymo sistemoms. Su 1,5 kV izoliacija tarp Ethernet ir serijinių prievadų, jis apsaugo jūsų įrangą nuo įžeminimo kilpų ir įtampos šuolių, užtikrindamas patikimą veikimą atšiauriomis sąlygomis.

Kam jis skirtas

Šis keitiklis idealiai tinka sistemų integratoriams, pramoninės automatikos inžinieriams ir IT specialistams, kuriems reikia prijungti senosios serijinės įrangos (pvz., PLC, jutiklius, skaitiklius ar brūkšninių kodų skaitytuvus) prie Ethernet tinklo. Jis taip pat tinka pastatų automatizacijai, energijos valdymui ir bet kokiai programai, kuriai reikia Modbus protokolo konversijos.

Pagrindinės savybės

• Konvertuoja tarp Ethernet ir RS-232/RS-485/RS-422 serijinių sąsajų
• Palaiko Modbus RTU į Modbus TCP šliuzo funkciją
• 1,5 kV izoliacija tarp Ethernet ir serijinių prievadų apsaugai nuo viršįtampių
• Platus darbinės temperatūros diapazonas nuo -40 °C iki 85 °C
• Metalinis korpusas ilgaamžiškumui, su DIN bėgelio ir sieninio montavimo galimybėmis
• Konfigūruojamas per žiniatinklio sąsają arba Windows įrankį

Specifikacijos

• Ethernet sąsaja: 1 x RJ45 (10/100/1000 Mbps)
• Serijinė sąsaja: 1 x 5 kontaktų gnybtų blokas (RS-232/RS-485/RS-422)
• Serijinės duomenų perdavimo sparta: 300 bps iki 230,4 Kbps
• Palaikomi protokolai: Modbus TCP, Modbus RTU (per TCP/IP), TCP/IP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Veikimo režimai: TCP Server, TCP Client, UDP, Real COM Driver, Pair Connection, Modbus Gateway
• Maitinimo įtampa: 9 - 48 V DC per 5,5 x 2,1 mm DC lizdą
• Energijos suvartojimas: maks. 1,5 W
• ESD apsauga: 15 kV serijiniuose prievaduose
• LED indikatoriai: Power, LAN Link/Activity, Serial TX/RX
• Korpuso medžiaga: metalas
• Darbinė temperatūra: -40 °C iki 85 °C
• Montavimas: DIN bėgelis arba sieninis

Patarimai

Siekiant optimalaus veikimo, naudokite ekranuotą Ethernet kabelį ir užtikrinkite tinkamą įžeminimą. Jungiant RS-485 įrenginius, atkreipkite dėmesį į terminavimo ir poslinkio rezistorius, jei reikia. Platus maitinimo įtampos diapazonas leidžia lanksčiai integruoti į esamas nuolatinės srovės maitinimo sistemas.
