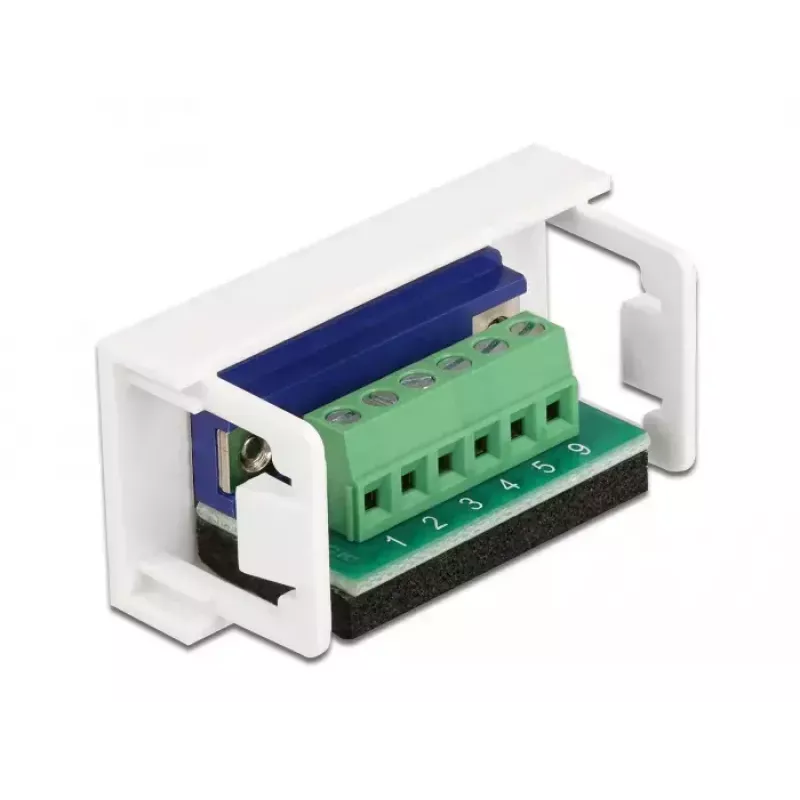

DeLOCK Easy 45 gnybtų bloko modulis D-Sub 9 kontaktų lizdas į 6 kontaktų

DeLOCK Easy 45 modulis suteikia D-Sub 9 kontaktų lizdo jungtį su prijungtu 6 kontaktų gnybtų bloku kompaktiškame, plokščiame 22,5 x 45 mm korpuse. Tai yra Easy 45 modulinės sistemos dalis ir skirta sukurti patikimą sąsają tarp elektros ar tinklo įrenginių ir periferinių prietaisų, pavyzdžiui, monitorių, spausdintuvų ar kitos įrangos, kuriai reikia D-Sub jungties.

Privalumai

Modulis naudoja fiksavimo mechanizmą, skirtą greitam montavimui ir tvirtam pritvirtinimui Easy 45 modulių laikikliuose arba kabelių kanaluose. Jo standartizuoti matmenys ir plokščia konstrukcija leidžia taupiai išnaudoti erdvę, o D-Sub 9 kontaktų lizdo derinys su 6 kontaktų gnybtu suteikia lanksčias laidų prijungimo galimybes ten, kur reikia varžtinių gnybtų jungčių. Produktas tiekiamas baltos spalvos ir supakuotas po vieną vienetą.

Tinka

• Prijungti įrenginius su D-Sub 9 sąsaja prie lauko laidų per gnybtų bloką
• Modulinėms instaliacijoms naudojant Easy 45 laikiklius ir kabelių kanalus
• Signalo ir valdymo programoms biuruose, valdymo spintose ar audiovizualiniuose įrenginiuose

Pagrindinės specifikacijos

• 1 jungtis: VGA (D-Sub) — D-Sub 9 kontaktų lizdas
• 2 jungtis: 6 kontaktų gnybtų blokas
• Konstrukcijos tipas: plokščias modulis
• Matmenys: 22,5 x 45 mm
• Spalva: balta
• Pakuotė: 1 vnt.
• Prekės ženklas: DELOCK, MPN: 81348, EAN: 4043619813483

Kaip naudoti

Įstatykite modulį į suderinamą Easy 45 modulio laikiklį ar kabelių kanalą, kol užsifiksuos fiksatorius. Prijunkite D-Sub 9 kabelį prie lizdo ir prijunkite lauko kabelius prie 6 kontaktų gnybtų bloko pagal savo signalo ar kontaktų išdėstymo reikalavimus. Modulį galima išimti atlaisvinus fiksatorių, jei reikia perkonfigūruoti ar pakeisti.

Rekomendacijos

Patikrinkite kontaktų išdėstymą ir laidus prieš įjungiant prijungtą įrangą ir užveržkite gnybtų bloko varžtus, kad užtikrintumėte patikimą kontaktą. Naudokite suderinamus Easy 45 laikiklius ir laikykitės atitinkamų montavimo standartų montuojant spintose ar kanaluose.
