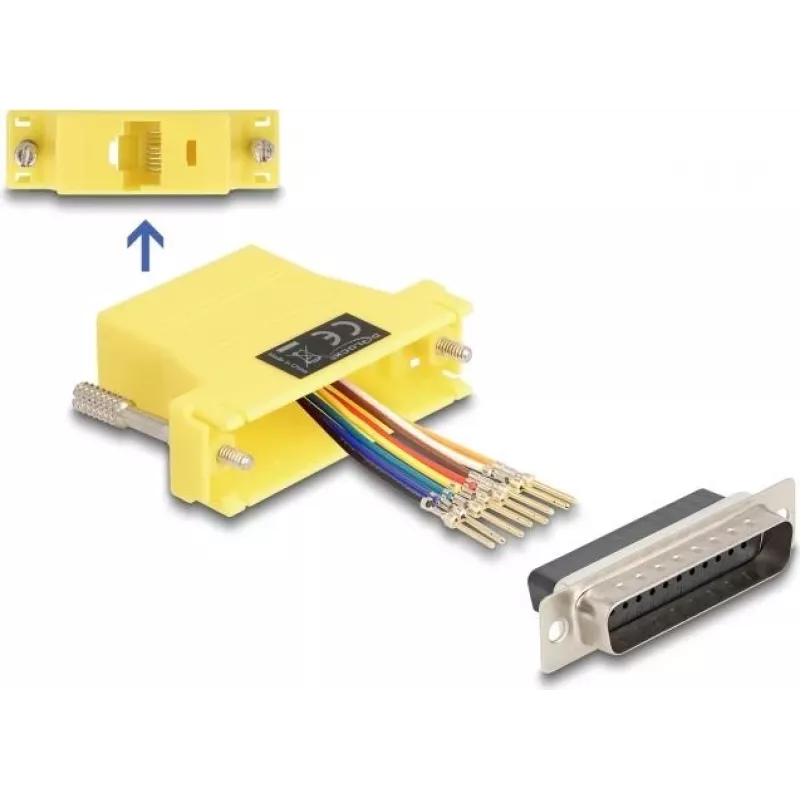

DeLOCK D-Sub 25 kontaktų lizdas į RJ45 lizdą surinkimo rinkinys geltonas VGA RJ-45

Šis Delock adapteris leidžia praplėsti nuosekliąją sąsają naudojant standartinį Cat.5 / 5e / 6 kabelį. D-Sub 25 kontaktų lizdo į RJ45 lizdą surinkimo rinkinys turi VGA pagrindinę sąsają ir RJ-45 išvestį geltoname korpuse. Jungtis leidžia atlikti individualų kontaktų priskyrimą įkišant kabelio laidininką į norimą angą ir užfiksuojant korpuse, kad būtų patikimas sujungimas. Produkto matmenys: 40 mm (P) x 55 mm (G) x 16 mm (A).

Privalumai

Surinkimo rinkinys palaiko plačiai prieinamų Cat.5 / 5e / 6 kabelių naudojimą norint pratęsti arba pritaikyti D-Sub 25 nuosekliąją sąsają. Galimas individualus kontaktų priskyrimas pagal užsakymą. Kompaktiškas korpusas ir RJ45 lizdo išvestis supaprastina integravimą į sistemas, kuriose yra ribota erdvė, o spalvinis kodavimas pagerina vizualinį atpažinimą.

Tinka (užduotims / naudojimo atvejams)

• D-Sub 25 nuosekliojo ryšio pratęsimas arba perkėlimas per vytos poros kabelį
• Individuali kontaktų schema nuosekliųjų arba lygiagrečiųjų signalų maršrutizavimui
• Laikinas lauko laidų sujungimas ir greitas remontas naudojant standartinį RJ45 komutacinį kabelį
• Naudojimo atvejai, kuriems reikalingi kompaktiški adapterio moduliai su matomu spalviniu kodavimu

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 67116
• EAN: 4043619671168
• Jungtis A: D-Sub 25 kontaktų lizdas (VGA pagrindinė sąsaja)
• Jungtis B: RJ45 lizdas
• Palaikomi kabelių tipai: Cat.5 / 5e / 6
• Spalva: geltona
• Matmenys: 40 x 55 x 16 mm (P x G x A)

Kaip naudoti

Paruoškite Cat.5 / 5e / 6 kabelį nuimdami išorinį apvalkalą ir atskirdami atskirus laidininkus. Įkiškite kiekvieną laidininką į pasirinktą D-Sub 25 jungties angą pagal reikiamą kontaktų priskyrimą. Įspauskite laidininką į vietą, kol jis užsifiksuos korpuse. Baigę laidų sujungimą, pritvirtinkite surinktą jungtį įrenginyje arba skydelyje ir prijunkite atitinkamą RJ45 kabelį prie RJ-45 lizdo išvesties, kad užbaigtumėte sujungimą.

Rekomendacijos

Norint užtikrinti patikimą signalo perdavimą, kur tinkama, naudokite ekranuotą arba aukštos kokybės Cat.5e / Cat.6 kabelį ir prieš įjungdami prijungtą įrangą patikrinkite kontaktų priskyrimą. Įsitikinkite, kad laidininkai yra visiškai įstatyti ir užfiksuoti, kad išvengtumėte pertraukiamų jungčių.
