DeLOCK D-Sub 25 kištukinis lizdas (moteriškas) į RJ45 lizdą (moteriškas) montavimo rinkinys, baltas VGA RJ-45

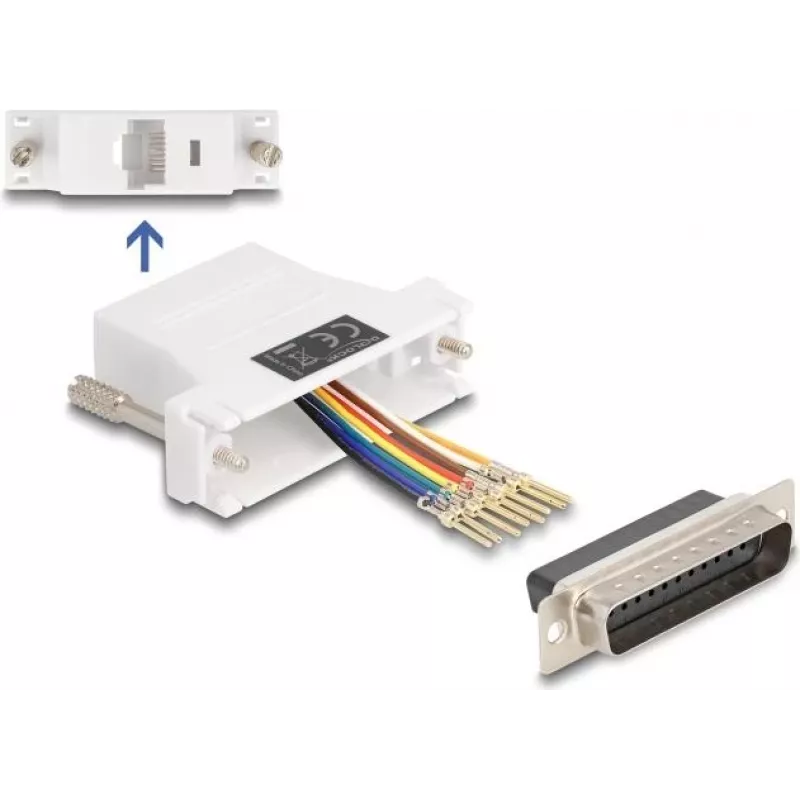

„DeLOCK“ D-Sub 25 kištukinis lizdas (moteriškas) į RJ45 lizdą (moteriškas) montavimo rinkinys leidžia išplėsti nuosekliąją sąsają naudojant pasirinktinį Cat.5 / 5e / 6 kabelį. Rinkinyje yra D-Sub 25 (moteriška) jungtis, kurią galima prijungti prie RJ45 (moteriško) lizdo. Kompaktiškas baltas korpusas yra maždaug 40 mm × 55 mm × 16 mm dydžio ir skirtas naudoti ten, kur reikalingas pritaikomas kontaktų priskyrimas ir patikimas fizinis ryšys.

Privalumai

Šis montavimo rinkinys leidžia individualiai priskirti kontaktus, įkišant kabelio laidininkus į norimas jungties angas ir užfiksuojant juos korpuse. Jis palaiko standartinius Cat.5 / 5e / 6 kabelius ir suteikia tvarkingą, kompaktišką adapterio sprendimą, skirtą konvertuoti tarp D-Sub 25 moteriškos sąsajos ir RJ45 moteriško prievado. Baltas plastikinis korpusas yra lengvas ir tinkamas įrengimui ribotoje erdvėje.

Tinka

• VGA ar kitų nuosekliųjų D-Sub 25 signalų prijungimui prie RJ45 kabelių
• Individualiam laidų sujungimui ir kontaktų priskyrimui nuosekliesiems ar lygiagretiesiems signalams
• Prototipų kūrimui, remontui ir nedideliems įrengimo projektams

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 67114
• EAN: 4043619671144
• Jungtis A: D-Sub 25 kištukinis lizdas (moteriškas)
• Jungtis B: RJ45 lizdas (moteriškas)
• Suderinamas kabelis: Cat.5 / Cat.5e / Cat.6
• Spalva: Balta
• Matmenys (P × G × A): 40 mm × 55 mm × 16 mm

Kaip naudoti

Paruoškite tinkamą Cat.5 / 5e / 6 kabelį, nuimdami išorinį apvalkalą ir atskirdami atskirus laidininkus. Įkiškite kiekvieną laidininką į atitinkamą D-Sub 25 jungties angą pagal reikiamą kontaktų išdėstymą. Įsitikinkite, kad laidininkai visiškai įstatyti, tada uždarykite arba užfiksuokite korpusą, kad pritvirtintumėte laidus. Galiausiai prijunkite RJ45 lizdą prie atitinkamo RJ45 kištuko, o D-Sub 25 – prie atitinkamo įrenginio.

Rekomendacijos

Prieš įjungdami prijungtus įrenginius, patikrinkite teisingą kontaktų priskyrimą ir signalų suderinamumą. Naudokite tinkamą ekranavimą ir įžeminimą įrenginiams, jautriems trikdžiams, ir laikykitės standartinių EIA/TIA laidų sujungimo praktikų, susiedami signalus tarp D-Sub ir RJ45.
