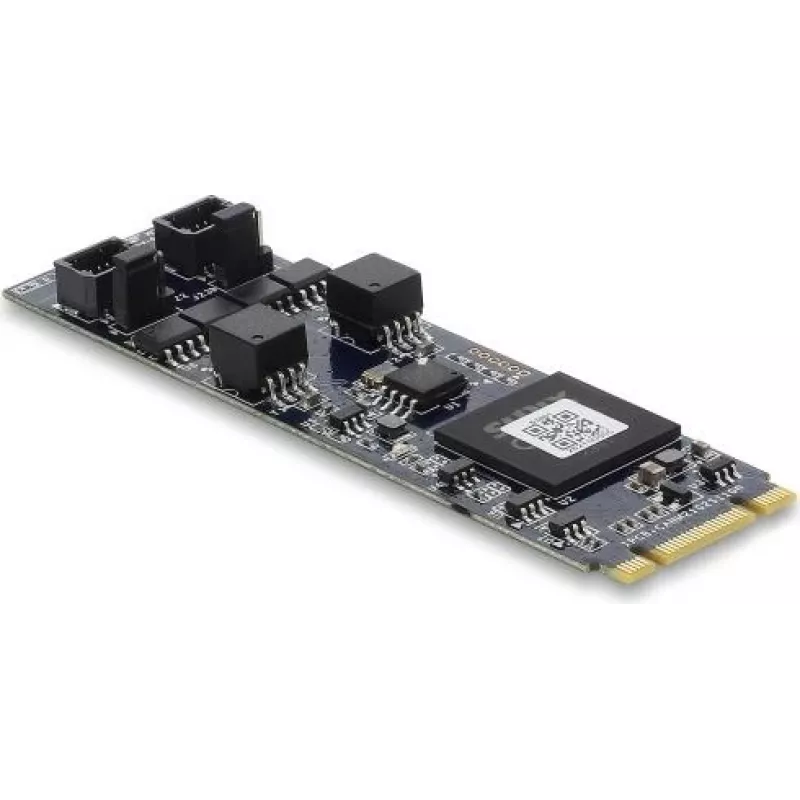

DELOCK CAN 2.0 / CAN FD sąsajos kortelė PCIe M.2 Key B+M į 2 x D-Sub 9 kaiščių, iki 8 Mbps su galvanine izoliacija ir apsauga nuo viršįtampių

Pramoninėje automatikoje ir automobilių diagnostikoje patikimas CAN ryšys yra kritiškai svarbus. DELOCK 63001 sąsajos kortelė jūsų sistemai suteikia du CAN 2.0 / CAN FD kanalus per PCIe M.2 Key B+M lizdą. Ji jungiasi prie išorinių įrenginių per du D-Sub 9 kaiščių lizdus, palaikydama duomenų perdavimo spartą iki 8 Mbps. Galvaninė izoliacija 1 kV ir apsauga nuo viršįtampių apsaugo jūsų kompiuterį nuo elektros trikdžių ir viršįtampių. Kortelė tinkama naudoti atšiauriomis sąlygomis, veikimo temperatūros diapazonas nuo -40 °C iki 85 °C.

Pagrindinės specifikacijos

• Pagrindinės sąsaja: PCIe M.2 Key B+M (PCIe 3.0, atgal suderinama)
• Formos faktorius: M.2 2280
• CAN kanalai: 2
• Protokolai: CAN 2.0 A/B, CAN FD
• Maksimali duomenų perdavimo sparta: 8 Mbps
• Išoriniai lizdai: 2 x D-Sub 9 kaiščių (vyriški)
• Mikroschemų rinkinys: Microchip MCP2518FD, Microchip MCP2562FD
• Galvaninė izoliacija: 1 kV
• Apsauga nuo viršįtampių: Taip
• ESD apsauga: iki 8 kV
• Pabaigos rezistorius: 120 omų (pasirenkamas džemperiu)
• Veikimo režimai: Normalus, Tik klausymas, Kilpa
• LED indikatoriai: 2 x CAN būsenos LED
• Maitinimas: PCIe magistralės maitinimas
• Palaikomos OS: Windows 10/11 (32/64 bitų), Linux branduolys 4.x ir naujesnis
• Veikimo temperatūra: -40 °C iki 85 °C
• Drėgmė: 5 - 95 % nekondensuojanti

Kodėl verta rinktis

Ši kortelė užtikrina tvirtą izoliaciją ir apsaugą, garantuodama stabilų CAN ryšį net elektriškai triukšmingoje aplinkoje. M.2 formos faktorius taupo vietą kompaktiškose sistemose, o du kanalai leidžia vienu metu prisijungti prie kelių CAN tinklų. Platus temperatūros diapazonas daro ją tinkamą pramoniniams pritaikymams.

Idealiai tinka

• Pramoninė automatika ir valdymo sistemos
• Automobilių diagnostika ir ECU programavimas
• Įterptinių sistemų kūrimas
• CAN magistralės stebėjimas ir analizė

Verta žinoti

Kortelė maitinama tiesiogiai iš PCIe magistralės, todėl nereikia išorinio maitinimo šaltinio. Tvarkyklės prieinamos Windows ir Linux sistemoms. Pasirenkamas 120 omų pabaigos rezistorius supaprastina magistralės konfigūraciją.
