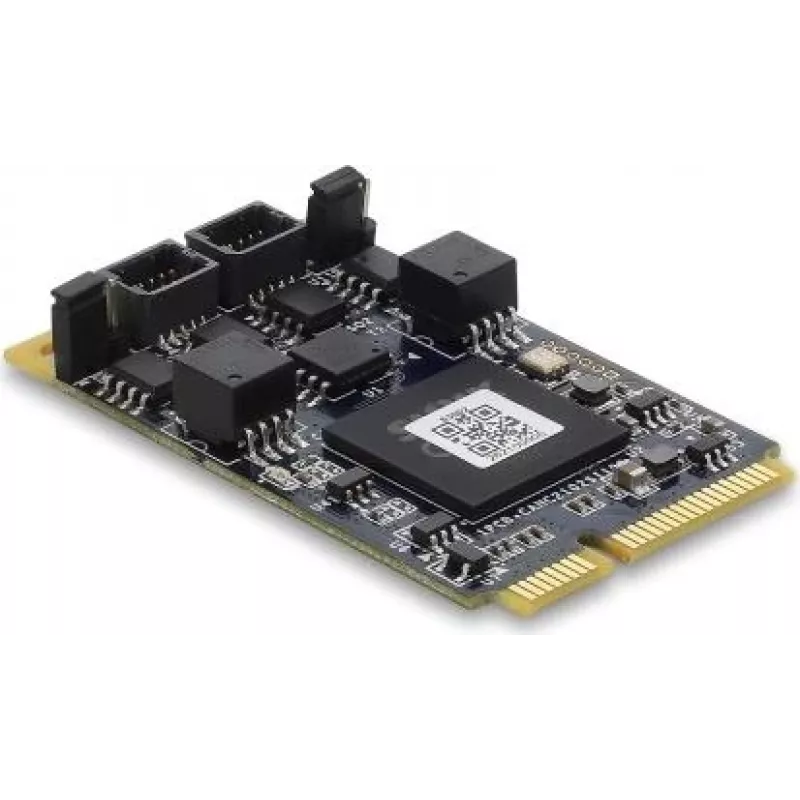

DELOCK 63002 CAN 2.0 / CAN FD Mini PCIe sąsajos kortelė, 2 x D-Sub 9 kaiščių, iki 8 Mbps, galvaninė izoliacija ir apsauga nuo viršįtampių

Pramoninėms ir įterptinėms programoms, kurioms reikalingas patikimas CAN ryšys, Delock 63002 išsiskiria tuo, kad sujungia du CAN FD kanalus vienoje Mini PCIe kortelėje su tvirta galvanine izoliacija ir apsauga nuo viršįtampių. Skirtingai nuo pagrindinių CAN adapterių, ši kortelė palaiko tiek CAN 2.0 A/B, tiek CAN FD iki 8 Mbps, užtikrindama didelės spartos duomenų mainus atšiaurioje elektros aplinkoje. Du D-Sub 9 jungtys užtikrina tiesioginį prijungimą prie CAN tinklų be papildomų laidų, o pasirenkami 120 Ω baigiamieji rezistoriai leidžia lanksčiai konfigūruoti magistralę. Sukurta naudojant patikimą IXXAT mikroschemų rinkinį, užtikrina platų operacinių sistemų suderinamumą ir deterministinį realaus laiko veikimą.

Svarbiausi bruožai

• Dviejų kanalų CAN 2.0 A/B ir CAN FD sąsaja su duomenų perdavimo sparta iki 8 Mbps
• Mini PCIe pilno dydžio formos faktorius įterptinėms sistemoms ir pramoniniams kompiuteriams
• Galvaninė izoliacija ir apsauga nuo viršįtampių kiekviename kanale padidina saugumą
• Du D-Sub 9 kaiščių vyriški jungtys tiesioginiam CAN magistralės prijungimui
• Kiekvienam kanalui pasirenkami 120 Ω baigiamieji rezistoriai per trumpiklius
• Palaiko tik klausymo ir savaiminio priėmimo režimus diagnostikai ir testavimui
• Platus darbinės temperatūros diapazonas nuo -40 °C iki 85 °C
• Mažas energijos suvartojimas, maždaug 1,5 W

Kasdieniniame naudojime

Delock 63002 integravimas į transporto priemonę, automatikos ar laboratorijos įrangą yra paprastas dėl standartinio Mini PCIe lizdo suderinamumo. Kortelė atpažįstama Windows ir Linux operacinių sistemų, todėl galima iškart pasiekti CAN tinklus naudojant įprastas programinės įrangos priemones. Galvaninė izoliacija apsaugo nuo įžeminimo kilpų ir apsaugo pagrindinę sistemą nuo įtampos šuolių, o apsauga nuo viršįtampių apsaugo nuo trumpalaikių viršįtampių, dažnai pasitaikančių automobilių ir pramoninėje aplinkoje. Du nepriklausomi kanalai gali būti naudojami prisijungti prie atskirų CAN magistralių arba sukurti perteklinį ryšį, o pasirenkami baigiamieji rezistoriai supaprastina tinklo topologijos keitimą be išorinių komponentų.

Pilnos specifikacijos

• Prekės ženklas: Delock
• Modelis: 63002
• MPN: 63002
• EAN: 4043619630028
• Pagrindinės sistemos sąsaja: Mini PCIe
• Išplėtimo kortelės standartas: Mini PCIe pilno dydžio
• Išvesties sąsaja: 2 x D-Sub 9 kaiščių vyriški
• Palaikomi protokolai: CAN 2.0 A/B, CAN FD
• Maksimalus duomenų perdavimo greitis: 8 Mbps
• Mikroschemų rinkinys: IXXAT
• Galvaninė izoliacija: Taip
• Apsauga nuo viršįtampių: Taip
• Pasirenkamas baigiamasis rezistorius: 120 Ω vienam kanalui
• Veikimo režimai: Tik klausymas, savaiminis priėmimas
• Darbinė temperatūra: -40 °C iki 85 °C
• Laikymo temperatūra: -40 °C iki 85 °C
• Santykinė drėgmė veikimo metu: 5% iki 95% be kondensato
• Energijos suvartojimas: 1,5 W tipinis
• Operacinių sistemų palaikymas: Windows 7/8/8.1/10/11 (32/64 bitų), Linux Kernel 2.6.x arba naujesnė
• Atitiktis: RoHS, CE, FCC

Baigiamoji pastaba

Delock 63002 yra patikimas pasirinkimas inžinieriams, kuriems reikia didelės spartos, izoliuoto CAN FD ryšio kompaktiškame Mini PCIe formos faktoriuje, su pramonine temperatūros tolerancija ir mažu energijos suvartojimu.
