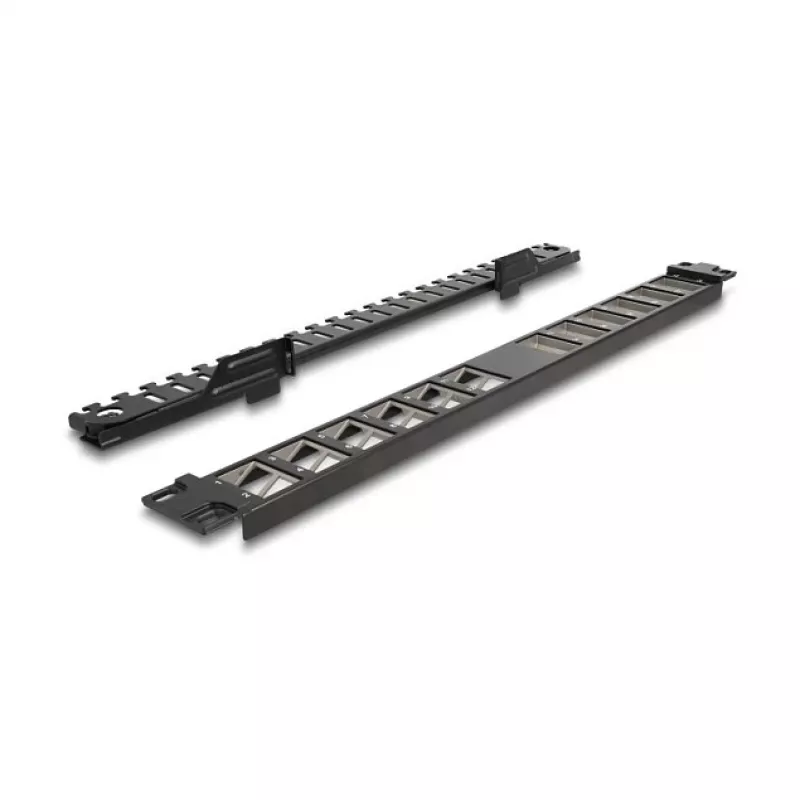

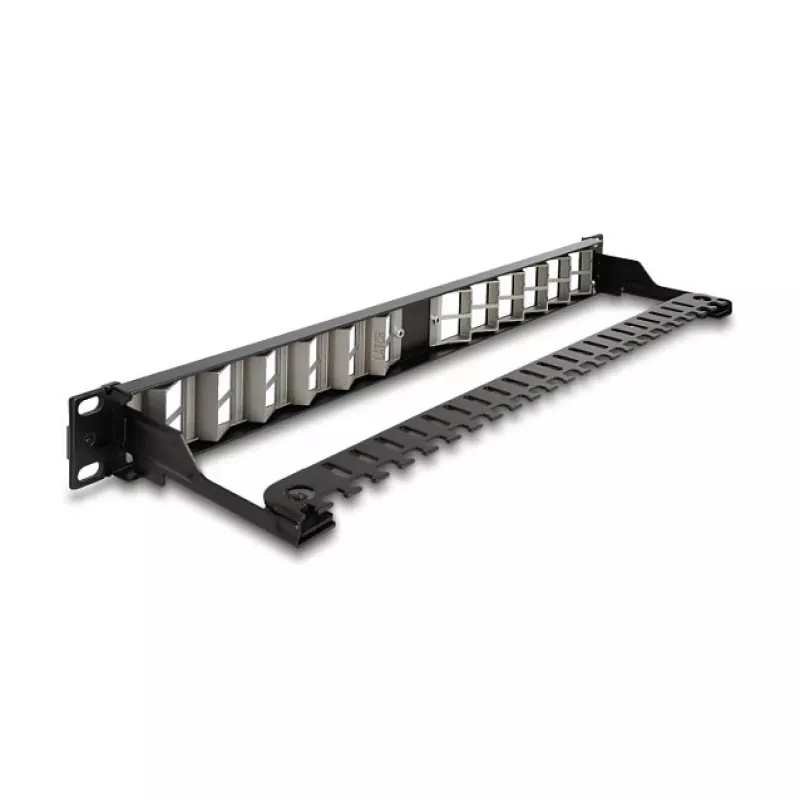

DELOCK 19 inch Keystone Patch Panel 24 prievadų kampinis su įtempimo sumažinimu, 1U, juodas, 482,6×125,5×44,2 mm

DELOCK 19" Keystone Patch Panel 24 prievadų kampinis su įtempimo sumažinimu, 1U, juodas, 482,6×125,5×44,2 mm yra į stelažą montuojamas keystone skydelis, skirtas montuoti 19" spintose ir serverių stelažuose. Skydelis priima iki 24 užsifiksuojančių keystone modulių, išdėstytų kampuotais prievadais, užtikrinant kompaktišką 1U stelažo aukštį ir juodą apdailą. Skydelio gale yra integruoti taškai kabelių raiščiams, kad būtų galima pritvirtinti kabelius ir pagerinti maršrutizavimą. Atkreipkite dėmesį, kad skydelis priima keystone modulius, kurių maksimalus plotis yra 17,8 mm dėl siauros konstrukcijos.

Privalumai

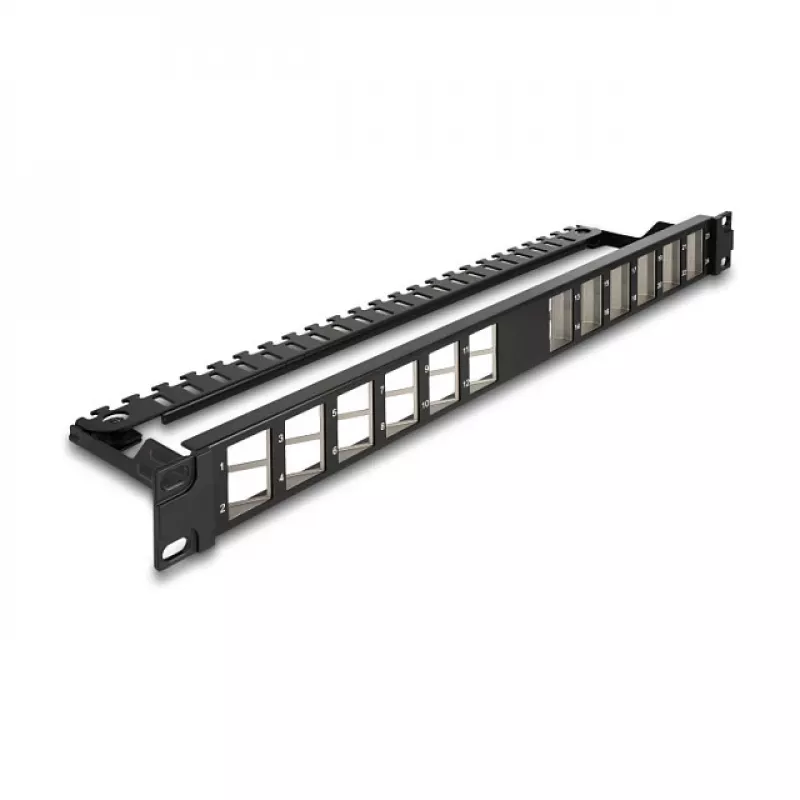

Kampuotos keystone angos išdėstytos taip, kad modulius galima montuoti kampu į dešinę vienoje pusėje ir kampu į kairę kitoje pusėje, o tai padeda sumažinti kabelių lenkimo įtampą ir palaiko tvarkingesnį priekinį kabelių maršrutizavimą. Integruotas įtempimo sumažinimas ir kabelių raiščių taškai skydelio gale leidžia patikimai pritvirtinti kabelius ir tvarkingai juos valdyti stelažuose arba laidų spintose. Standartiniai 19" ir 1U matmenys užtikrina suderinamumą su įprastomis stelažų sistemomis ir palengvina montavimą naudojant užsifiksuojančius keystone lizdus.

Tinka

• Tinklo komutavimui serverių patalpose ir duomenų spintose
• Telekomunikacijoms ir struktūriniam kabeliavimui biurų aplinkoje
• Garso/vaizdo signalų paskirstymo stelažams, kuriems reikia keystone modulių
• Spintoms arba korpusams, kur reikalingas kompaktiškas 1U kabelių valdymas

Pagrindinės specifikacijos

• Stelažo dydis: suderinamas su 19 colių
• Prievadai: 24 kampuoti keystone prievadai
• Aukštis: 1U
• Apdaila: juoda
• Skydelio matmenys: 482,6 × 125,5 × 44,2 mm
• Maksimalus keystone modulio plotis: 17,8 mm
• Galinis kabelių tvirtinimas: kabelių raiščių taškai įtempimo sumažinimui

Kaip naudoti

Sumontuokite patch panel į standartinį 19" stelažą arba spintą, naudodami pateiktas stelažo montavimo angas 1U aukštyje. Įspauskite suderinamus keystone lizdus (maksimalus plotis 17,8 mm) į kiekvieną kampuotą prievadą, orientuodami modulius pagal poreikį kairiajam arba dešiniajam kampiniam montavimui. Nukreipkite patch kabelius į priekinius kampuotus prievadus, kad sumažintumėte lenkimo spindulį, o gale pritvirtinkite kabelius kabelių raiščiais per integruotus tvirtinimo taškus, kad būtų sumažinta įtampa ir tvarkingas maršrutizavimas. Prieš prijungdami patch laidus įsitikinkite, kad visi moduliai yra visiškai užsifiksavę.

Rekomendacijos

Naudokite keystone lizdus, kurių plotis neviršija 17,8 mm, ir pasirinkite ekranuotus arba neekranuotus modulius, atitinkančius jūsų kabeliavimo standartus. Montuodami didelio tankio stelažuose, laikykitės kabelių valdymo praktikos, grupuodami ir pritvirtindami kabelius gale, kad išvengtumėte įtempimo jungtyse. Siekiant geriausio veikimo, venkite staigių lenkimų prie prievado įėjimo ir naudokite jūsų tinklo konstrukcijai tinkamo ilgio patch laidus.
