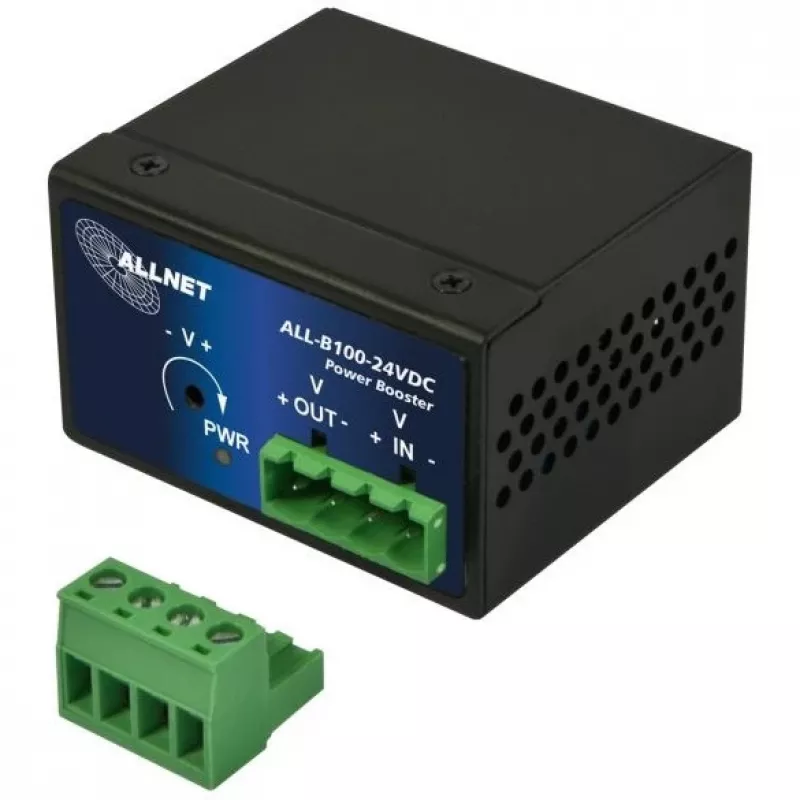

DC-DC maitinimo stiprintuvas ALLNET ALL-B100-24VDC: 24VDC įėjimas į 48–55VDC išėjimą, iki 95W

ALLNET ALL-B100-24VDC yra DC-DC maitinimo stiprintuvas, kuris paverčia 24VDC įėjimo įtampą į aukštesnę 48–55VDC išėjimo įtampą, maksimali galia 95W. Keitiklis skirtas instaliacijoms, kuriose esami 24V maitinimo šaltiniai turi maitinti įrenginius, reikalaujančius padidintos nuolatinės srovės įtampos. Jis siūlo kompaktišką įtampos didinimo sprendimą su reguliuojama išėjimo įtampa ir pakankama galia, kad palaikytų tinklo įrangą, ryšio radijo stotis ir pramoninius valdymo modulius, išsaugant Originalių 24V šaltinį.

Privalumai

Įrenginys užtikrina stabilų įtampos padidinimą nuo 24V iki reguliuojamo 48–55V diapazono, palaikant iki 95W išėjimo galią. Jo kompaktiškas formos faktorius leidžia montuoti ankštose erdvėse ar korpusuose. Reguliuojamas išėjimas sumažina įtampos svyravimus esant apkrovai, užtikrindamas patikimą jautrios įrangos veikimą. Su standartiniais įėjimo ir išėjimo gnybtais, stiprintuvas integruojamas į esamas 24V sistemas be didelių laidų pertvarkymų.

Tinkama naudoti

• Tinklo įrenginių, kuriems reikia ~48–54VDC iš 24V maitinimo, maitinimui
• Ryšio radijo stočių ir nuotolinių siųstuvų-imtuvų aprūpinimui
• Pramoninių modulių, valdiklių ar jutiklių, kuriems reikia padidintos nuolatinės srovės įtampos, maitinimui
• Modernizavimo instaliacijoms, kai pridėti aukštesnės įtampos maitinimo šaltinį yra nepraktiška

Pagrindinės specifikacijos

• Įėjimo įtampa: 24 VDC nominali
• Išėjimo įtampos diapazonas: 48–55 VDC (reguliuojamas)
• Maksimali išėjimo galia: iki 95 W
• Keitimo tipas: DC-DC pakėlimo (stiprinimo) keitiklis
• Išėjimo reguliavimas: sukurtas stabiliai įtampai esant kintančiai apkrovai

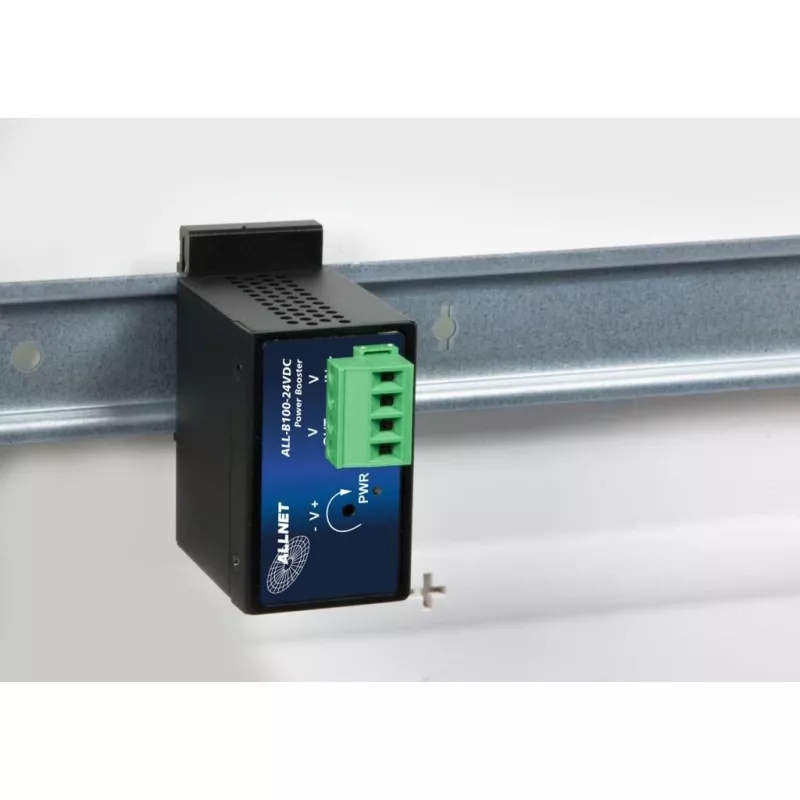

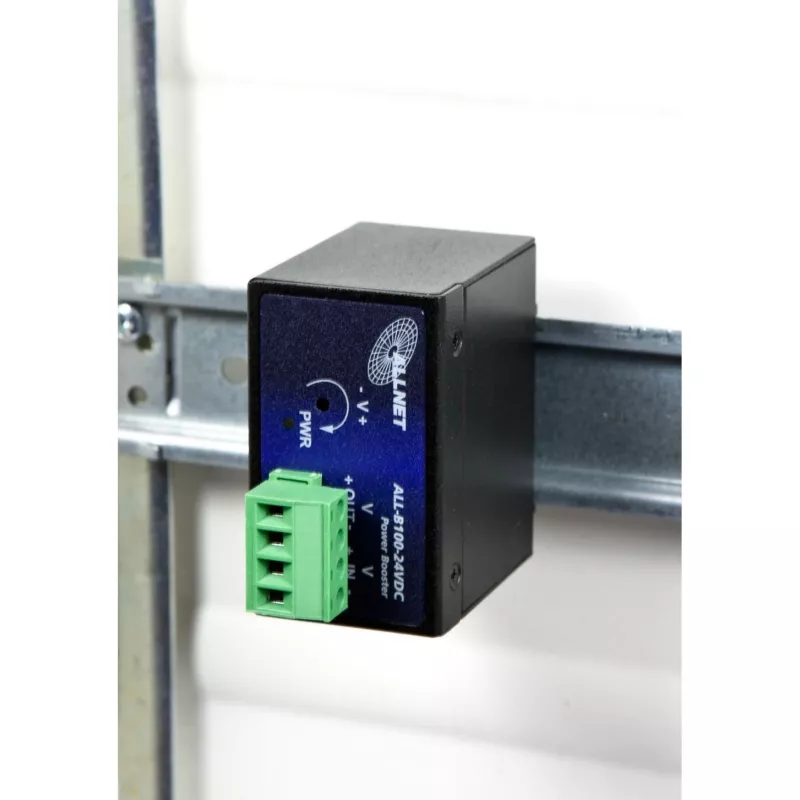

• Fizinis: kompaktiškas modulis, tinkamas montuoti korpusuose

Kaip naudoti

Prijunkite 24VDC įėjimo gnybtus prie suderinamo 24V maitinimo šaltinio, laikydamiesi teisingo poliškumo. Prijunkite išėjimo gnybtus prie įrenginio ar apkrovos, kuriai reikia 48–55VDC, ir sureguliuokite išėjimo nustatymą, jei įrenginys turi reguliavimo valdiklį. Patikrinkite, ar bendra apkrova neviršija 95W maksimumo. Įjungę stiprintuvą, išmatuokite išėjimo įtampą, kad patvirtintumėte teisingą veikimą, ir atlikite reikiamus tikslius reguliavimus prieš paliekant sistemą nuolatiniam darbui.

Rekomendacijos

Montuokite stiprintuvą gerai vėdinamoje vietoje ir užtikrinkite elektros jungtis tinkamo skerspjūvio laidais bei įtempimo mažinimu. Įsitikinkite, kad 24V šaltinis gali tiekti pakankamą įėjimo srovę norimai išėjimo galiai, ir laikykitės saugos praktikų nuolatinės srovės instaliacijose. Kai naudojate su jautria tinklo ar radijo įranga, patikrinkite įžeminimą ir ekranavimą, kad sumažintumėte trukdžius. Pasitarkite su įrenginio dokumentacija dėl aplinkos temperatūros ribų ir montavimo orientacijos.
