DC/DC keitiklis Mean Well DCWN03A-15, 3 W, įėjimas 9–18 V, išėjimas 100 mA, 20,3×31,8×10,2 mm

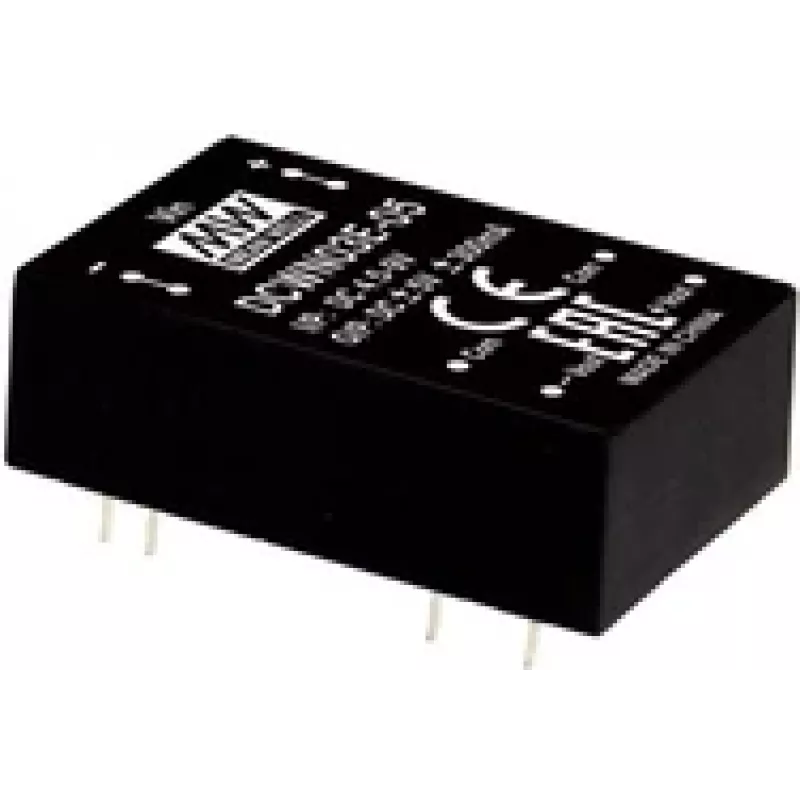

Mean Well DCWN03A-15 yra kompaktiškas 3 W DC/DC keitiklis, sukurtas programoms, kurioms reikia patikimo izoliuoto maitinimo mažoje formoje. Su 9–18 V įėjimo diapazonu ir fiksuota 100 mA išėjimo srove, šis modulis užtikrina stabilų įtampos keitimą ir galvaninę izoliaciją, tinkamą įterptajai elektronikai, jutikliams ir ryšio moduliams. Jo 20,3 × 31,8 × 10,2 mm išmatavimai leidžia integruoti į ribotos erdvės dizainus ir pramonės valdymo grandines, kur plokštės vieta ir šilumos valdymas yra riboti.

Privalumai

Keitiklis sujungia žemą profilį su izoliacija tarp įėjimo ir išėjimo, užtikrindamas saugumą ir triukšmo mažinimą mišrių signalų aplinkose. Maža galia ir fiksuota išėjimo srovė daro įrenginį nuspėjamą ir lengvai integruojamą be sudėtingo reguliavimo. Kompaktiški matmenys ir standartizuotas išvadų išdėstymas supaprastina montavimą ant PCB ir mechaninį išdėstymą kompaktiškuose korpusuose.

Tinkamas

• Izoliuotas maitinimo šaltinis jutikliams ir keitikliams
• Ryšio modulių ir radijo sąsajų maitinimui
• Įterptosioms sistemoms ir mikrovaldiklių periferijai
• Pramoninėms valdymo grandinėms, reikalaujančioms galvaninės izoliacijos
• Maitinamiems baterijomis ar ribotos erdvės dizainams su 9–18 V įėjimu

Pagrindinės specifikacijos

• Išėjimo galia: 3 W
• Įėjimo įtampos diapazonas: 9–18 V DC
• Išėjimo srovė: fiksuota 100 mA
• Izoliacija: izoliuotas įėjimas nuo išėjimo (galvaninė izoliacija)
• Korpuso matmenys: 20,3 × 31,8 × 10,2 mm
• Žemo profilio, montuojamas ant PCB modulis

Kaip naudoti

Sumontuokite modulį ant PCB pagal gamintojo rekomenduojamą išvadų išdėstymą ir prieš įjungdami maitinimą patikrinkite teisingą įėjimo poliškumą. Prijunkite įėjimą prie stabilaus 9–18 V DC šaltinio ir nukreipkite izoliuotą išėjimą į tikslinę grandinę, reikalaujančią 100 mA maitinimo. Užtikrinkite pakankamą šliaužimo kelią ir tarpus ant PCB aplink modulį, kad išlaikytumėte izoliacijos efektyvumą. Apsvarstykite montavimo vietą šilumos išsklaidymui; nors galia yra maža, leiskite tam tikrą oro srautą ar šiluminį kelią iki plokštės, jei aplinkos temperatūra yra aukšta.

Rekomendacijos

Patikrinkite keitiklio įėjimo įtampos ir išėjimo srovės reikalavimus pagal tikslinę programą. Įdiekite įėjimo filtravimą ir pereinamųjų procesų apsaugą, jei šaltinis yra triukšmingas arba patiria šuolių. Naudodami pramoninėse aplinkose, laikykitės rekomenduojamų izoliacijos ir įžeminimo išdėstymo praktikų, kad sumažintumėte triukšmo susiejimą ir užtikrintumėte patikimą veikimą.
