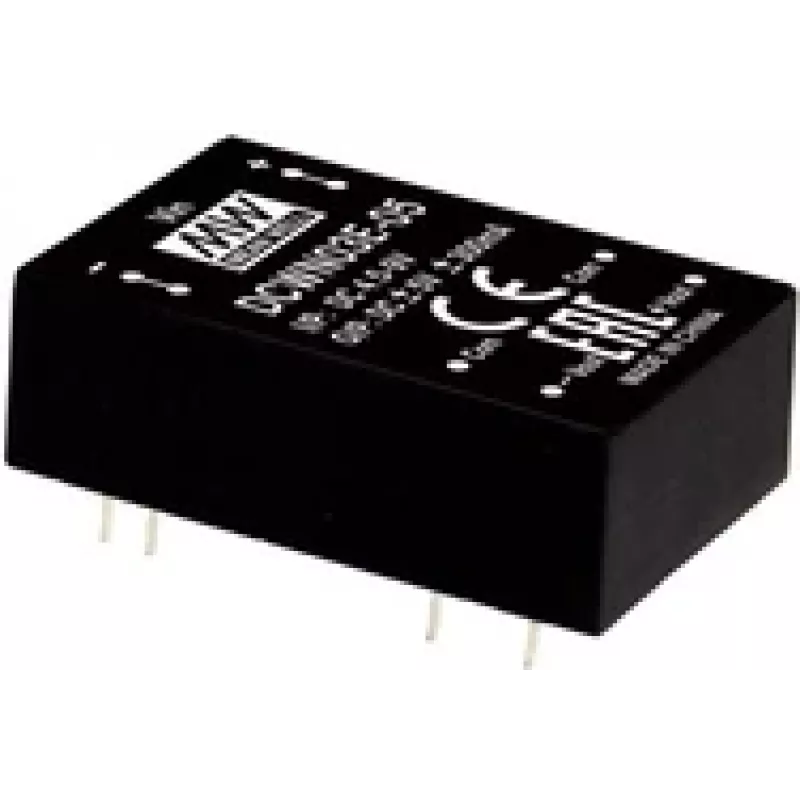

DC-DC Converter MEAN WELL DCWN03E-12 3W 4.5V 125mA

MEAN WELL DCWN03E-12 yra kompaktiškas nuolatinės srovės keitiklis, užtikrinantis 3 W izoliuotą galios konversiją. Sukurtas įrenginiams, kur reikia mažo dydžio ir patikimo mažos galios išvesties, šis modulis priima nuolatinės srovės įvestį ir tiekia reguliuojamą išvesties srovę, tinkančią jautriai elektronikai. Dėl žemo profilio ir nedidelio ploto jis suderinamas su ankštomis korpusų erdvėmis ir įterptiniais sprendimais.

Privalumai

Šis nuolatinės srovės keitiklis siūlo efektyvią galios konversiją mažame korpuse, derindamas 3 W išvesties galią su elektrine izoliacija, apsaugančia tolesnes grandines. Kompaktiški įrenginio matmenys palaiko lankstų montavimą ant plokštės ar važiuoklės ir supaprastina integravimą į ribotos erdvės konstrukcijas. Sukurtas tiekti pastovią reguliuojamą išvesties srovę, jis mažina papildomų išorinių reguliavimo komponentų poreikį.

Tinka

• Įterptinėms sistemoms ir vienos plokštės kompiuteriams, kuriems reikia izoliuotų mažos galios magistralių
• Pramoniniams valdymo moduliams ir jutikliams su ribota erdve
• Ryšio įrangai ir prietaisams su griežtais triukšmo ar izoliacijos reikalavimais
• Baterijomis maitinamiems ar nešiojamiems prietaisams, kuriems reikia kompaktiškos nuolatinės srovės konversijos

Pagrindinės specifikacijos

• Išvesties galia: 3 W
• Įvesties įtampos tipas: nuolatinės srovės įvestis, suderinama su nominalia 4,5 V
• Išvesties srovė: 125 mA
• Izoliacija: izoliuota išvestis, apsauganti apkrovą nuo įvesties žemės
• Matmenys (I x P x A): 31,8 mm x 20,3 mm x 10,2 mm
• Montavimas: kompaktiškas modulis, tinkamas montuoti ant plokštės ar važiuoklės

Kaip naudoti

Prijunkite keitiklio nuolatinės srovės įvestį prie tinkamo 4,5 V maitinimo šaltinio, galinčio tiekti reikalingą įvesties srovę, ir laikykitės tinkamo poliškumo. Nukreipkite izoliuotą išvestį į apkrovą, užtikrindami, kad išvesties žemė liktų atskirta nuo įvesties žemės ten, kur reikia izoliacijos. Patikrinkite šilumines sąlygas ir užtikrinkite pakankamą aušinimą ar oro srautą, jei modulis įrengtas uždarose erdvėse. Laikykitės standartinių saugos praktikų laidų sujungimui ir patikrinkite išvestį esant numatomoms apkrovos sąlygoms prieš galutinį surinkimą.

Rekomendacijos

Siekiant patikimo veikimo, užtikrinkite, kad įvesties maitinimo šaltinis galėtų valdyti paleidimo ir pereinamąsias sroves. Venkite šilumai jautrius komponentus dėti iš karto greta keitiklio ir palikite nedidelį tarpą oro srautui. Naudokite tinkamą filtravimą ir pereinamųjų procesų slopinimą įvesties pusėje, jei aplinkoje yra elektrinio triukšmo ar įtampos šuolių.
