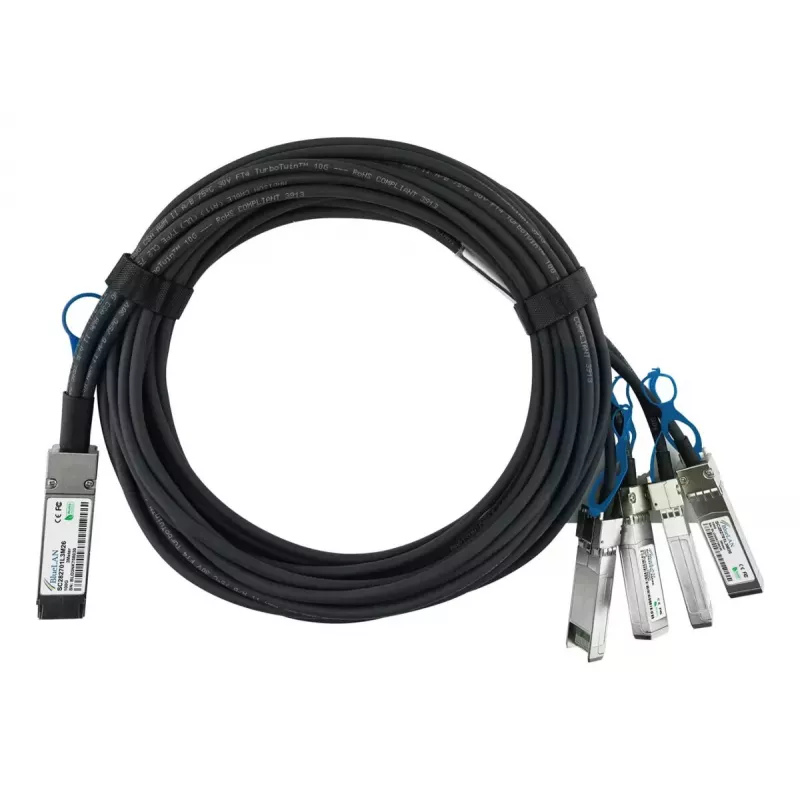

DAC laidas BlueOptics MCP7F00-A01AR-BL 2m QSFP28 į 4x SFP28 juodas

„BlueOptics MCP7F00-A01AR-BL“ yra 2 m ilgio tiesioginio prijungimo varinis (DAC) bendraašis laidas su QSFP28 jungtimi viename gale ir keturiomis SFP28 jungtimis kitame. Sukurtas trumpojo nuotolio didelės spartos sujungimams, šis pasyvus 100G į 4×25G laidas atitinka MSA suderinamus formos veiksnius ir yra skirtas jungtims tarp stelažų arba stelažo viduje duomenų centruose ir serverių patalpose. Laidas yra juodas, sveria apie 0,25 kg ir yra pagamintas aplinkai, kur reikalingas patikimas, mažo delsos elektrinio signalo perdavimas.

Privalumai

DAC laidas siūlo kompaktišką vientisą sprendimą padalinti 100G QSFP28 prievadą į keturias 25G SFP28 jungtis be papildomos aktyvios elektronikos, todėl pasižymi mažu energijos suvartojimu ir minimalia delsa. Pasyvi konstrukcija sumažina gedimo taškų skaičių ir supaprastina diegimą, išlaikant MSA suderinamas mechanines ir elektrines charakteristikas, užtikrinančias platų platformų suderinamumą. Trumpas ilgis ir bendraašė varinė konstrukcija daro jį ekonomišku pasirinkimu didelio tankio stelažams ir gretimų stelažų jungtims.

Tinka

• QSFP28 100G prievado prijungimui prie iki keturių SFP28 25G prievadų tame pačiame stelaže arba gretimuose stelažuose
• Didelio tankio jungtims tarp komutatorių arba tarp komutatoriaus ir serverio duomenų centruose
• Trumpojo nuotolio jungtims saugojimo sistemoms ir tinklo įrenginiams, palaikantiems pasyvius DAC bendraašius laidus

Pagrindinės specifikacijos

• Formos veiksnys: QSFP28 į 4×SFP28
• Ilgis: 2 metrai
• Perdavimo tipas: Pasyvus bendraašis varinis (tiesioginio prijungimo laidas)
• Nominali suminė duomenų perdavimo sparta: 100 Gbps (4×25 Gbps)
• Spalva: Juoda
• Tipinis energijos suvartojimas: arti 0 W prie laido (pasyvi konstrukcija)
• Sukurtas trumpojo nuotolio elektrinėms jungtims stelažų viduje arba tarp gretimų stelažų

Kaip naudoti

Įkiškite QSFP28 jungtį į 100G QSFP28 prievadą šaltinio įrenginyje ir kiekvieną SFP28 jungtį į atitinkamus 25G SFP28 prievadus paskirties įrenginyje (-iuose). Įsitikinkite, kad abu įrenginiai palaiko pasyvius DAC bendraašius laidus ir kad prievadai yra išjungti arba laikykitės aparatinės įrangos gamintojų rekomenduojamų karštojo prijungimo procedūrų. Patikrinkite ryšio būseną abiejuose galuose po prijungimo ir įsitikinkite, kad tinklo sąsajos sukonfigūruotos numatytam 25G arba 25G linijų agregavimo režimui.

Rekomendacijos

Naudokite šį DAC laidą tik trumpojo nuotolio jungtims ir venkite tiesti jį šalia didelių elektromagnetinių trukdžių šaltinių. Patikrinkite aparatinės įrangos suderinamumą su norimu komutatoriumi, serveriu arba NIC tiekėju ir po įdiegimo atlikite ryšio testą. Siekiant ilgaamžiškumo, venkite aštrių lenkimų, per didelės traukimo jėgos ir ekstremalių temperatūrų poveikio.
