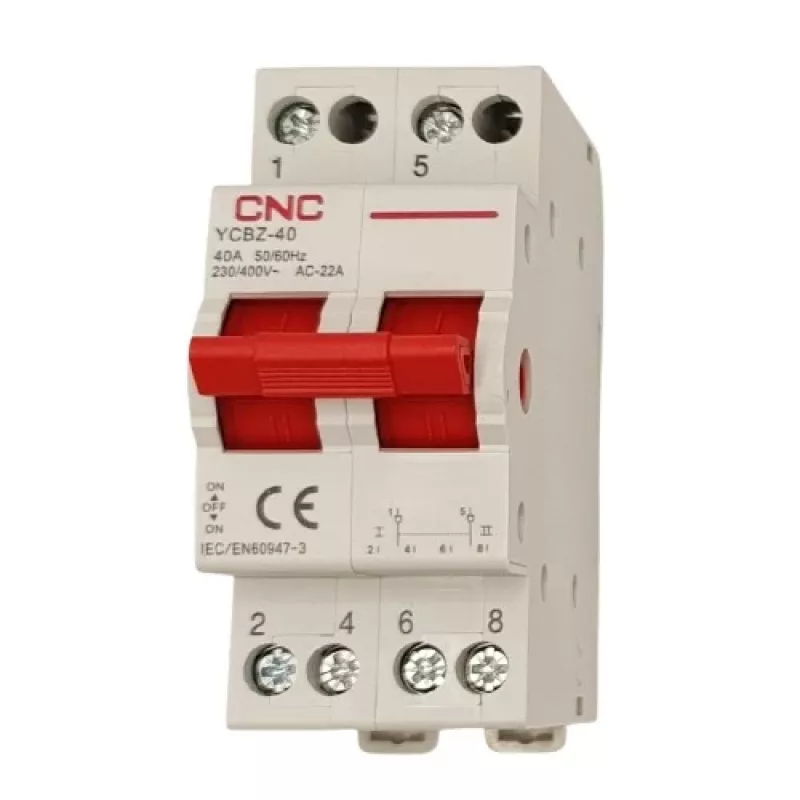

CNC EL240364 Modulinis perjungimo jungiklis YCBZ-40, 2 polių, 40 A, 1-0-2, DIN bėgelio montavimui

Šis CNC YCBZ-40 modulinis perjungimo jungiklis išsiskiria savo tvirta 40 A galia kompaktiškame 2 modulių korpuse, leidžiančiu saugiai rankiniu būdu perjungti tarp dviejų maitinimo šaltinių be pramoninių rotacinių jungiklių masyvumo. Idealiai tinka gyvenamųjų ir lengvų komercinių atsarginių maitinimo šaltinių sistemoms, užtikrina aiškų pertraukimą tarp šaltinių dėl 1-0-2 (ĮJUNGTA-IŠJUNGTA-ĮJUNGTA) perjungimo sekos.

Svarbiausi privalumai

• 2 polių (2P) konfigūracija, skirta vienfazėms 230 V AC arba fazinėms 400 V AC grandinėms
• Vardinė srovė 40 A, tinka pagrindiniam / atsarginiam maitinimo perjungimui ir generatoriaus perjungimui
• Trys padėtys: 1-0-2, užtikrinančios aiškią IŠJUNGTA būseną tarp dviejų ĮJUNGTA padėčių
• Kompaktiškas dizainas: tik 2 modulių plotis (36 mm), montuojamas ant standartinės 35 mm DIN bėgelio
• Didelė elektrinė patvarumas: 10 000 ciklų; mechaninis patvarumas: 20 000 ciklų
• Platus gnybtų pajėgumas: priima vientisus arba suvytusius laidininkus nuo 1 iki 25 mm²
• Atitinka IEC/EN 60947-3 žemos įtampos skirstomųjų įrenginių standartą

Kasdieniniame naudojime

Elektros tinklo gedimo metu tiesiog perkelkite svirtį iš 1 padėties (tinklas) į 0 (išjungta) ir tada į 2 padėtį (generatorius). Aiškus lytėjimo grįžtamasis ryšys ir matoma padėties indikacija apsaugo nuo atsitiktinio kryžminio sujungimo. IP20 gnybtų apsauga ir darbinės temperatūros diapazonas nuo -5 °C iki +40 °C užtikrina patikimumą įprastose elektros spintose. 500 V vardinė izoliacijos įtampa ir 4 kV impulsinė atlaikomoji įtampa suteikia papildomą saugumo atsargą nuo įtampos šuolių.

Pilnos specifikacijos

• Gaminio tipas: Modulinis perjungimo jungiklis
• Polių skaičius: 2P
• Vardinė srovė (In): 40 A
• Perjungimo padėtys: 1-0-2 (ĮJUNGTA-IŠJUNGTA-ĮJUNGTA)
• Vardinė darbinė įtampa: 230 V AC (vienfazė) / 400 V AC (fazinė)
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 4 kV
• Standarto atitiktis: IEC/EN 60947-3
• Montavimo tipas: 35 mm DIN bėgelis
• Elektrinis tarnavimo laikas: 10 000 ciklų
• Mechaninis tarnavimo laikas: 20 000 ciklų
• Gnybtų pajėgumas: 1-25 mm² (vientisas / suvytas)
• Darbinės temperatūros diapazonas: -5 °C iki +40 °C
• Laikymo temperatūros diapazonas: -25 °C iki +70 °C
• Apsaugos laipsnis: IP20 (gnybtai)
• Modulių skaičius: 2 (36 mm plotis)
• Paskirtis: Pagrindinio / atsarginio maitinimo perjungimas, generatoriaus perjungimas

Baigiamoji pastaba

Montuotojams ir skydų gamintojams YCBZ-40 suteikia patikimą, vietą taupantį sprendimą rankiniam šaltinio perjungimui, paremtą CNC įsipareigojimu kokybei ir atitikimu tarptautiniams standartams.
