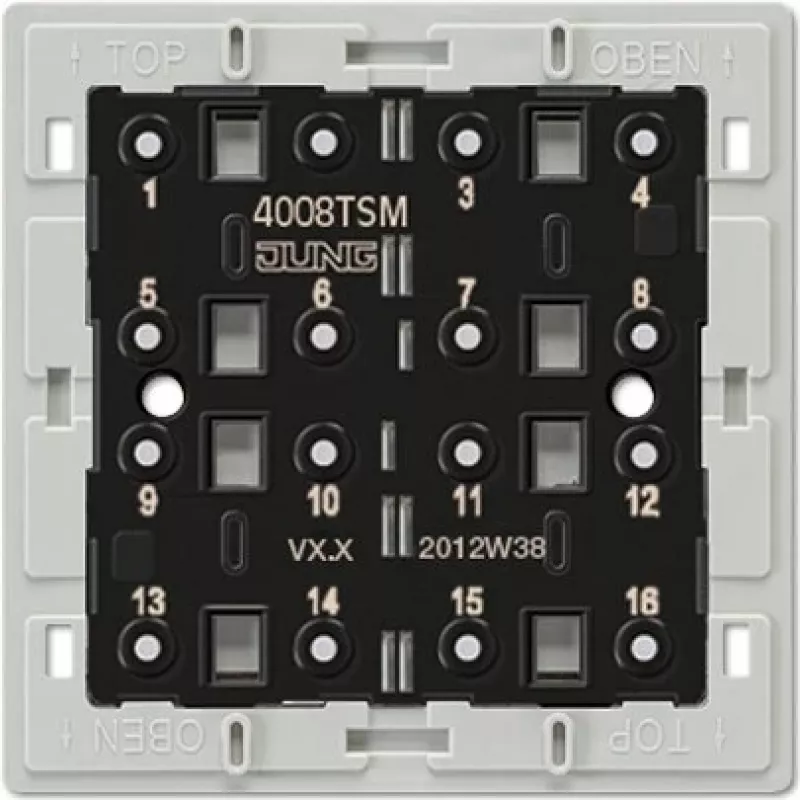

Jung 4008 TSM mygtukinio jungiklio modulis, 1 polių, 250 V AC, 10 A, varžtiniai gnybtai, įleidžiamas, baltas

Elektrikai ir statybų technikai dažnai turi poreikį patikimam momentiniam jungikliui, skiriam įleidžiamam montavimui gyvenamuosiuose ir komerciniuose pastatuose. Jung 4008 TSM mygtukinio jungiklio modulis puikiai tinka šiam tikslui – jis turi 1 poliaus normaliai atvirą kontaktą, skirtą 250 V AC ir 10 A. Jis suderinamas su Jung AS, A, CD ir LS serijų dangčiais ir mygtukais, todėl sklandžiai integruojamas į esamus dizainus. Modulyje yra varžtiniai gnybtai kietiems laidininkams iki 2,5 mm² ir kompaktiškas apie 32 mm montavimo gylis. Termoplastikinis baltas korpusas užtikrina ilgaamžiškumą ir švarią išvaizdą po dangčiu. Tinkamai sumontuotas modulis atitinka IP20 apsaugos klasę, todėl tinka sausoms patalpoms. Modulis veikia 50/60 Hz dažniu ir gali perjungti ominius, indukcinius arba talpinius krūvius, todėl yra universalus apšvietimo, skambučio ar valdymo grandinėms. Jis skirtas įleidžiamam (Unterputz) montavimui ir užtikrina tvarkingą išvaizdą su suderinamais Jung rėmeliais.

Pagrindinės specifikacijos

• Gaminio tipas: mygtukinio jungiklio modulis (momentinis kontaktas, normaliai atviras)
• Polių skaičius: 1
• Nominali darbinė įtampa: 250 V AC
• Nominali darbinė srovė: 10 A
• Prijungimo tipas: varžtiniai gnybtai (iki 2,5 mm² kieto laido)
• Montavimo tipas: įleidžiamas
• Suderinamumas: Jung AS, A, CD, LS serijų dangčiai/mygtukai
• Medžiaga: termoplastikas
• Apsaugos klasė: IP20 (tinkamai sumontavus)
• Dažnis: 50/60 Hz
• Darbinė temperatūra: nuo -5 iki +40 °C
• Sandėliavimo temperatūra: nuo -25 iki +55 °C
• Santykinė drėgmė: nuo 5 iki 95 % (nesikondensuojanti)
• Spalva: balta
• Montavimo gylis: apie 32 mm

Kodėl verta rinktis

Jung 4008 TSM modulis suprojektuotas patikimumui ir lengvam montavimui. Varžtiniai gnybtai užtikrina saugų sujungimą, o kompaktiškas gylis leidžia jį įmontuoti standartinėse įleidžiamose dėžutėse. Momentinio kontakto funkcija idealiai tinka ten, kur reikalingas trumpas signalas, pavyzdžiui, durų skambučiams, laiptinės apšvietimo laikmačiams ar valdymo impulsams. Modulio suderinamumas su keliomis Jung dangčių serijomis suteikia lankstumo projektuojant, o tvirta termoplastikinė konstrukcija užtikrina ilgą tarnavimo laiką. Dėl plataus darbinės temperatūros diapazono ir didelio atsparumo drėgmei jis nuosekliai veikia įprastoje patalpų aplinkoje.

Idealūs naudojimo atvejai

• Durų skambučio mygtukai gyvenamuosiuose pastatuose
• Laiptinės apšvietimo laikmačio įjungimas
• Valdymo impulsai automatizavimo sistemoms
• Momentinis apšvietimo ar mažų krūvių perjungimas
• Integravimas į Jung AS, A, CD arba LS serijų instaliacijas

Gera žinoti

Modulis tiekiamas kaip plikas įdėklas be dangčio ar mygtuko; juos reikia užsisakyti atskirai iš suderinamos Jung serijos. Montavimą turi atlikti kvalifikuotas elektrikas, o IP20 klasė reiškia, kad jis skirtas naudoti tik patalpose, apsaugotas nuo drėgmės ir dulkių. Varžtiniai gnybtai priima kietus laidininkus iki 2,5 mm², o modulis tinka perjungti ominius, indukcinius arba talpinius krūvius iki 10 A. Prieš montuodami visada įsitikinkite, kad grandinė yra be įtampos.
