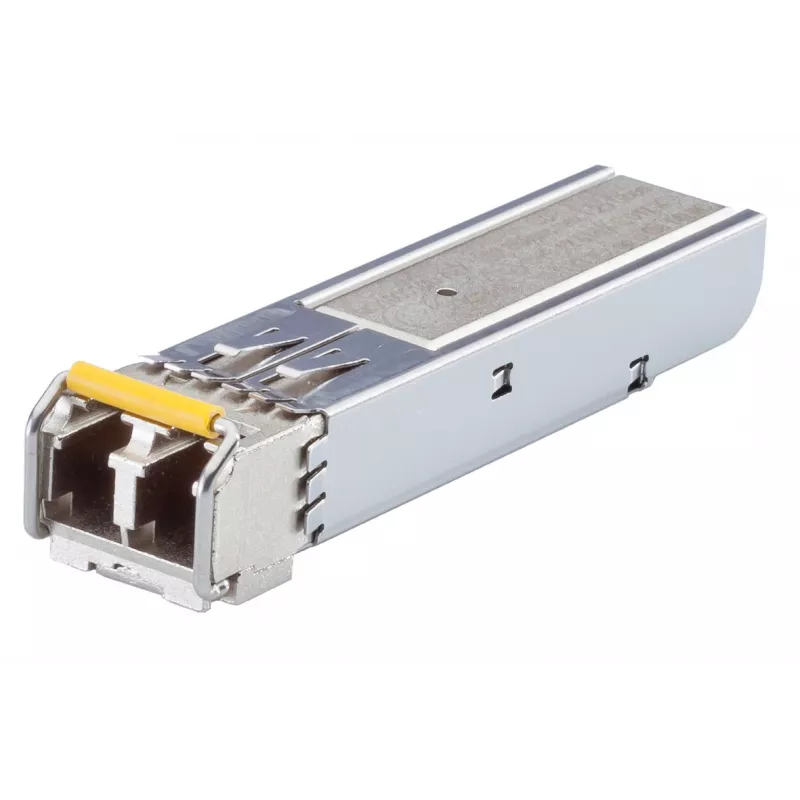

Cisco siųstuvas-imtuvas modulis tinklo siųstuvo-imtuvo modulis

Cisco siųstuvas-imtuvas modulis tinklo siųstuvo-imtuvo modulis yra karštai keičiamas SFP (Small Form-factor Pluggable) gigabitinis sąsajos keitiklis, skirtas naudoti Gigabit Ethernet prievaduose ir lizduose. Atitinkantis IEEE 802.3z 1000BASE-SX standartą, šis modulis palaiko daugiamodės skaidulos jungtis ir suteikia optinio ryšio galimybę suderinamiems tinklo įrenginiams. Kompaktiška SFP modulio forma leidžia lanksčiai diegti komutatoriuose, maršrutizatoriuose ir tinklo sąsajos kortose, priimančiose SFP siųstuvus-imtuvus.

Privalumai

Šis 1000BASE-SX siųstuvas-imtuvas suteikia standartizuotą gigabitinį optinį ryšį karštai prijungiamame SFP pakete, leidžiant lengvai atnaujinti ar pakeisti neišjungiant įrangos. Jis palaiko trumpojo nuotolio daugiamodės skaidulos linijas ir yra atgal suderinamas su įranga, atitinkančia IEEE 802.3z specifikacijas. Mažas modulio dydis ir pramonės standarto sąsaja supaprastina atsargų valdymą ir suderinamumą įvairioje tinklo įrangoje.

Tinkama

• Trumpojo nuotolio daugiamodės skaidulos jungtims duomenų centruose ir miestelių tinkluose
• SFP prievadų atnaujinimui ar keitimui komutatoriuose, maršrutizatoriuose ir medijos keitikliuose
• Gigabit Ethernet įrenginių sujungimui daugiamode skaidula pastatų viduje ar tarp netolimų objektų

Pagrindinės specifikacijos

• Formos faktorius: SFP (Small Form-factor Pluggable)
• Standartas: IEEE 802.3z 1000BASE-SX
• Skaidulos tipas: Daugiamodė skaidula
• Atstumas: Iki 550 m naudojant 50 µm daugiamodę skaidulą; iki 220 m naudojant 62,5 µm FDDI klasės daugiamodę skaidulą
• Svoris: 0,075 kg

Kaip naudoti

Įkiškite SFP siųstuvą-imtuvą į SFP prievadą, kol jis tvirtai įsistatys ir užsifiksuos skląstis; vadovaukitės pagrindinio įrenginio gamintojo nurodymais dėl karšto prijungimo, kad nenutrūktų srautas. Prijunkite daugiamodės skaidulos kabelį (su atitinkamo tipo jungtimi) prie siųstuvo-imtuvo skaidulos prievado, užtikrindami teisingą poliškumą ir patikimas jungtis. Patikrinkite ryšio ir veiklos šviesos diodus pagrindiniame įrenginyje, kad patvirtintumėte sėkmingą gigabitinės spartos ryšio užmezgimą.

Rekomendacijos

Naudokite tinkamo šerdies skersmens daugiamodę skaidulą nurodytais atstumais: 50 µm skaidulą linijoms iki 550 m ir 62,5 µm FDDI klasės skaidulą linijoms iki 220 m. Atsargiai elkitės su siųstuvu-imtuvu ir skaidulų jungtimis, kad išvengtumėte užteršimo; prieš sujungdami apžiūrėkite ir, jei reikia, nuvalykite jungčių galinius paviršius. Keiskite ar atnaujinkite SFP modulius pagal savo tinklo priežiūros procedūras ir suderinamumo reikalavimus.
