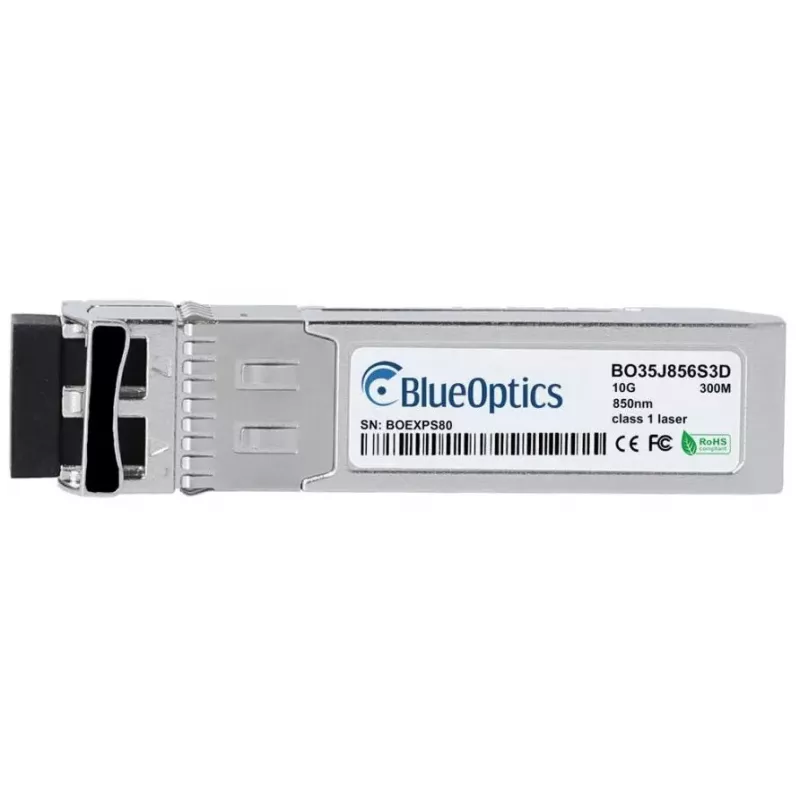

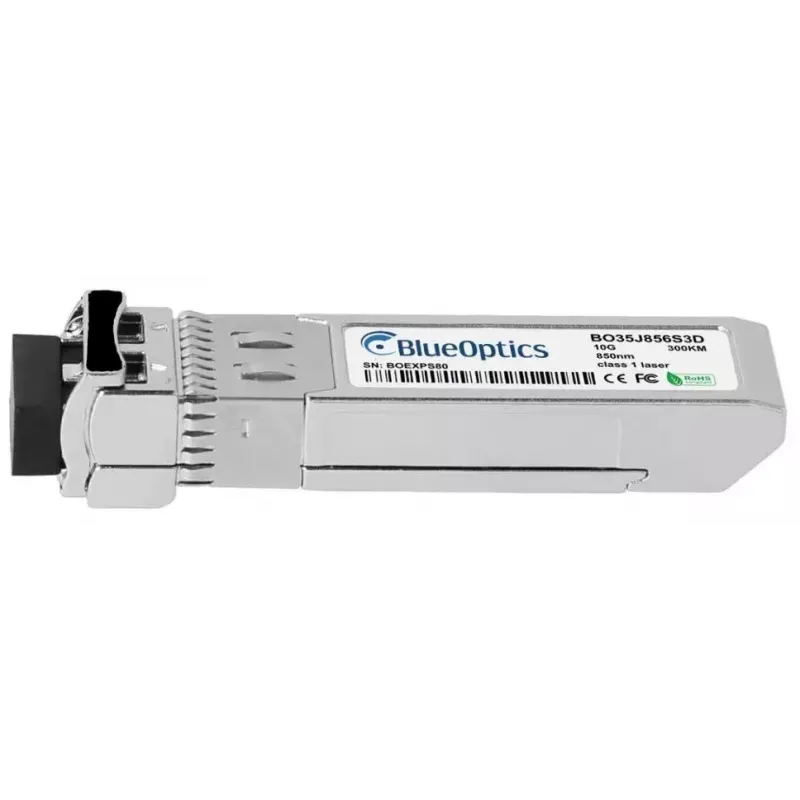

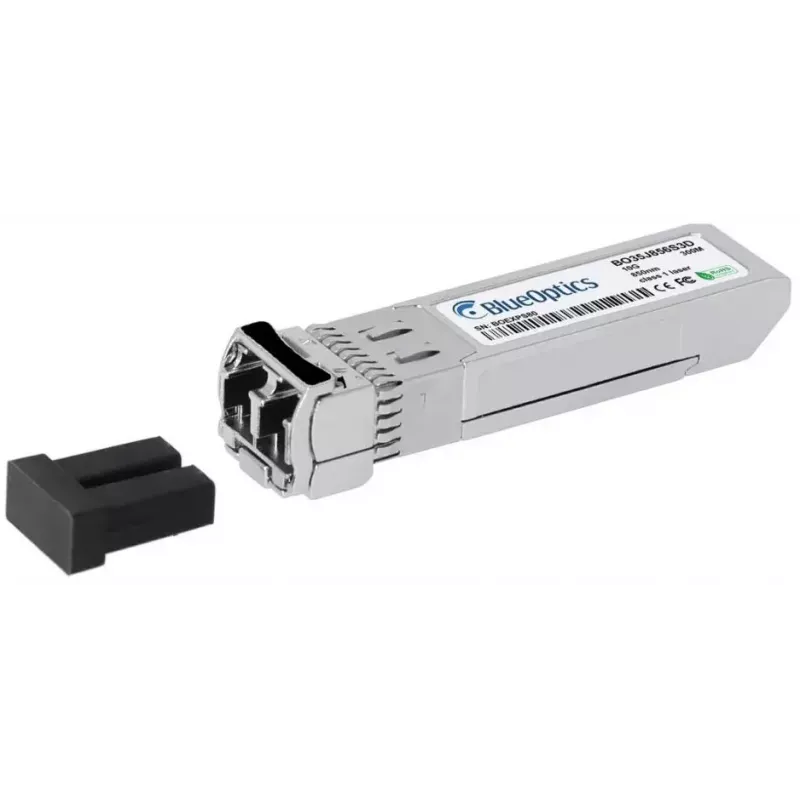

BlueOptics TEG-10GBSR-BO tinklo siųstuvo-imtuvo modulis Šviesolaidinis SFP+ 300 m

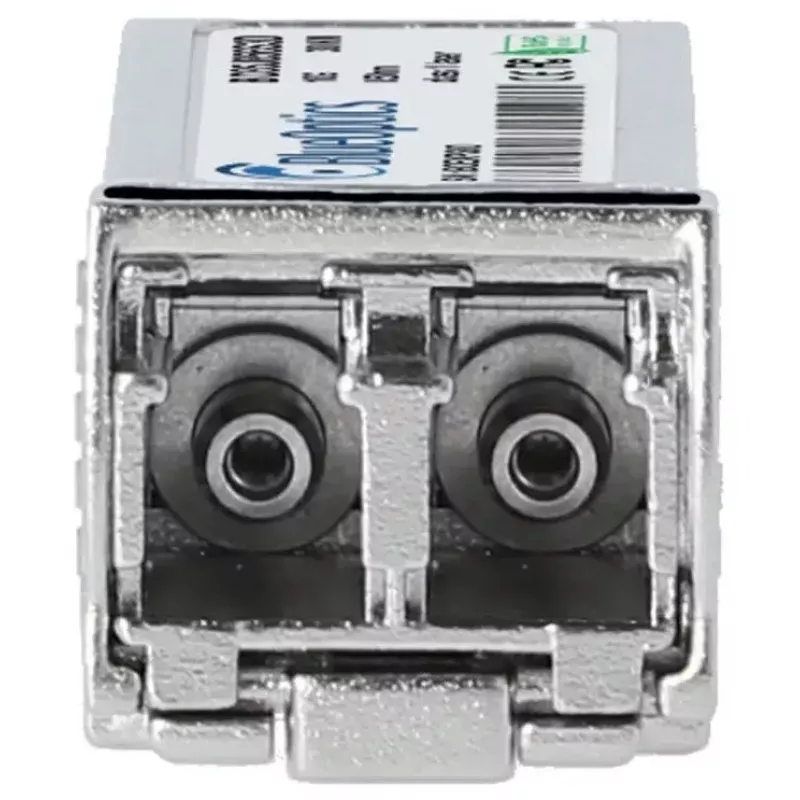

„BlueOptics TEG-10GBSR-BO“ yra 10GBASE-SR SFP+ šviesolaidinis siųstuvo-imtuvo modulis, skirtas trumpojo nuotolio, didelės spartos duomenų perdavimui iki 300 m per daugiamodę skaidulą. Pagamintas iš aliuminio korpuso ir sveriantis 20 g, modulis naudoja LC dvipusę jungtį ir palaiko vienalaikį siuntimą bei priėmimą 850 nm bangos ilgiu. Jis atitinka MSA SFP+ mechanines ir elektrines specifikacijas ir tinkamas integruoti į komutatorius, maršrutizatorius, saugojimo sistemas ir kitą tinklo įrangą, priimančią SFP+ SR modulius.

Privalumai

Siųstuvas-imtuvas užtikrina 10 Gbit/s optinį ryšį kompaktišku SFP+ formos faktorium ir aliuminio korpusu, užtikrinančiu mechaninį patvarumą ir šilumos išsklaidymą. Jis suderinamas su įprastomis tinklo platformomis, palaikančiomis 10GBASE-SR SFP+ modulius, ir palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM), kuris realiuoju laiku stebi maitinimo įtampą, lazerio poslinkio srovę, optinę siuntimo/priėmimo galią ir temperatūrą, kai pagrindinė įranga palaiko šias funkcijas. Lengva konstrukcija ir standartizuota LC dvipusė sąsaja supaprastina montavimą ir valdymą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite SFP+ modulį į suderinamą SFP+ lizdą savo komutatoriuje, maršrutizatoriuje ar saugojimo įrenginyje, laikydamiesi pagrindinio įrenginio gamintojo karštojo prijungimo nurodymų. Prijunkite LC dvipusius šviesolaidinius kabelius, užtikrindami teisingą siuntimo/priėmimo orientaciją. Patikrinkite ryšio būseną ir, jei reikia, įjunkite arba patikrinkite DDM/DOM parametrus per pagrindinio įrenginio valdymo sąsają, kad stebėtumėte veikimo įtampą, temperatūrą ir optinę galią. Įsitikinkite, kad prijungta daugiamodė skaidula ir kabeliai yra tinkami 10GBASE-SR, kad būtų pasiektas nurodytas veikimo nuotolis.

Rekomendacijos

Naudokite aukštos kokybės OM3/OM4 daugiamodę skaidulą ir tinkamai įvertintus LC dvipusius kabelius patikimoms 10G jungtims, kad pasiektumėte visą 300 m diapazoną. Prieš diegdami patvirtinkite pagrindinės įrangos suderinamumą ir DDM/DOM palaikymą. Venkite per didelio lenkimo ir mechaninio įtempimo šviesolaidinėse jungtyse ir montuodami modulį laikykitės elektrostatinės apsaugos priemonių.
