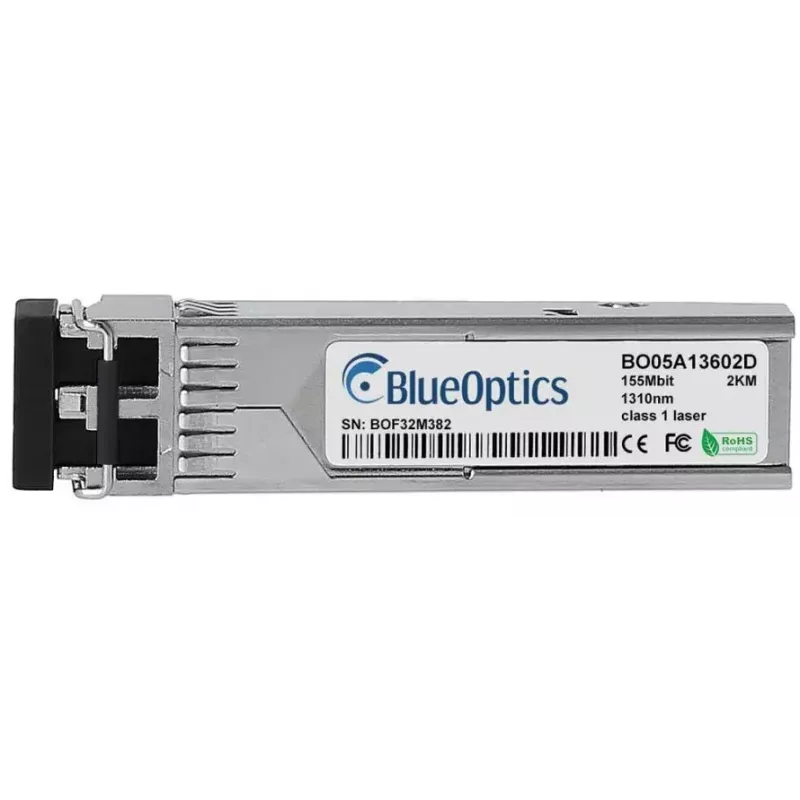

BlueOptics SFPKT-FX-BO tinklo siųstuvo-imtuvo modulis Šviesolaidinis 155 Mbit/s SFP 1310 nm

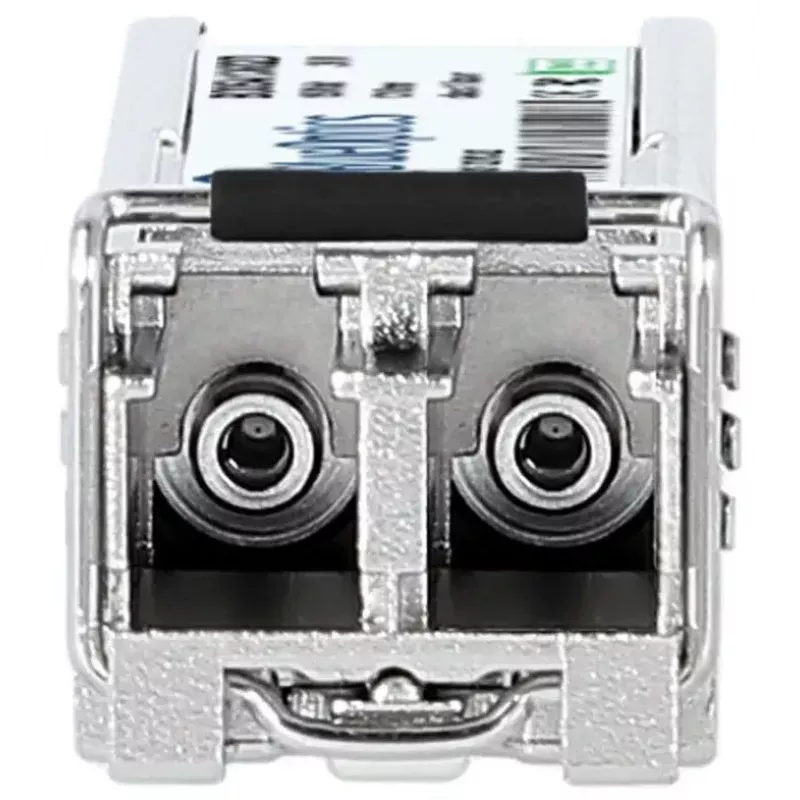

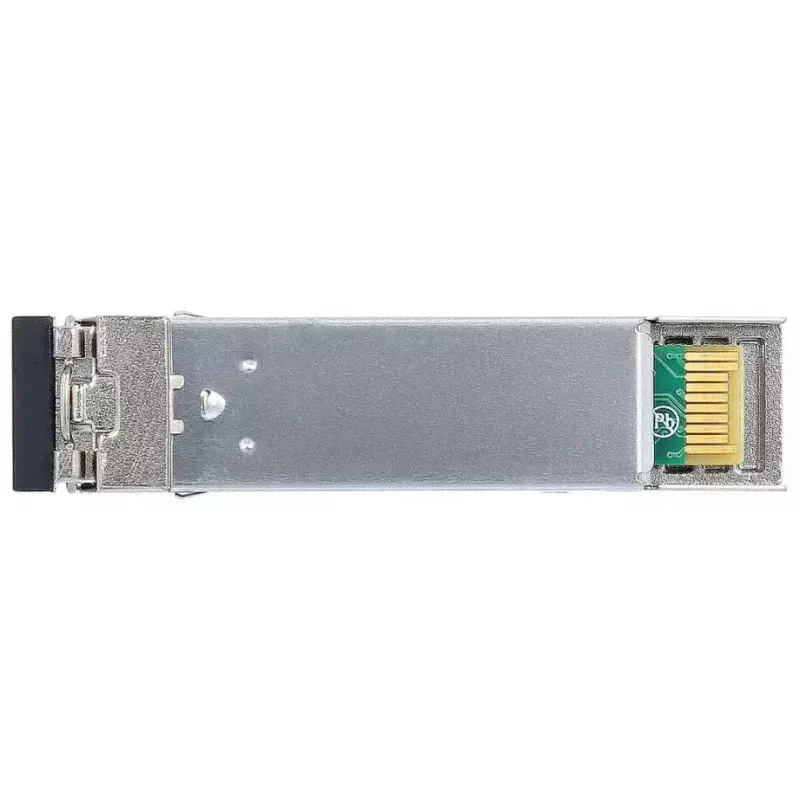

BlueOptics SFPKT-FX-BO yra šviesolaidinis SFP siųstuvo-imtuvo modulis, sukurtas duomenų perdavimui iki 155 Mbit/s esant 1310 nm bangos ilgiui. Modulis yra kompaktiškame metaliniame korpuse, sveria apie 2 g, naudoja SFP sąsają ir skirtas integruoti į tinklo įrangą, palaikančią MSA atitinkančius SFP modulius. Siųstuvas-imtuvas užtikrina dvipusį LC jungiamumą optinėms linijoms ir tinka daugiamodėms skaidulų diegimo aplinkoms trumpais ar vidutiniais atstumais.

Privalumai

Modulis pasižymi standartizuota SFP forma, 3,3 V maitinimo reikalavimu, lengvu metaliniu korpusu, užtikrinančiu mechaninį tvirtumą ir šilumos išsklaidymą, bei suderinamomis LC dvipusėmis optinėmis jungtimis. Jis palaiko įvairius Ethernet ir optinio tinklo protokolus iki 155 Mbit/s ir pagamintas pagal įprastas MSA specifikacijas, kad būtų užtikrintas suderinamumas su plačiu jungiklių, maršrutizatorių ir saugojimo sistemų asortimentu. Jei priimančioji sistema palaiko šias funkcijas, gali būti prieinamas skaitmeninis diagnostinis stebėjimas (DDM/DOM), leidžiantis realiuoju laiku stebėti parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, optinė išėjimo ir įėjimo galia bei modulio temperatūra.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite BlueOptics SFPKT-FX-BO į suderinamą SFP prievadą priimančiajame įrenginyje, kai įrenginys įjungtas, arba pagal įrangos gamintojo karštojo keitimo nurodymus. Prijunkite LC dvipusius šviesolaidinius pataisų laidus prie modulio siųstuvo ir imtuvo prievadų, užtikrindami teisingą poliškumą. Konfigūruokite priimančiojo įrenginio sąsają pagal reikiamus linijos parametrus (greitis, dvipusiškumas, automatinė deryba, jei taikoma) ir patikrinkite linijos būseną per priimantįjį įrenginį. Jei priimantysis įrenginys palaiko skaitmeninę diagnostiką, skaitykite DDM/DOM reikšmes per valdymo sąsają, kad galėtumėte stebėti realiuoju laiku.

Rekomendacijos

Naudokite vienmodes ar daugiamodes skaidulas pagal kabelio ir linijos atstumo reikalavimus; patikrinkite, ar priimančioji įranga palaiko 1310 nm SFP modulius ir DDM/DOM, jei reikalingas stebėjimas. Venkite per didelio lenkimo ir užtikrinkite švarias jungtis, kad išlaikytumėte optinį našumą. Laikykitės gamintojo nurodymų dėl įdėjimo ir išėmimo, kad nepažeistumėte modulio ar priimančiojo prievado.
