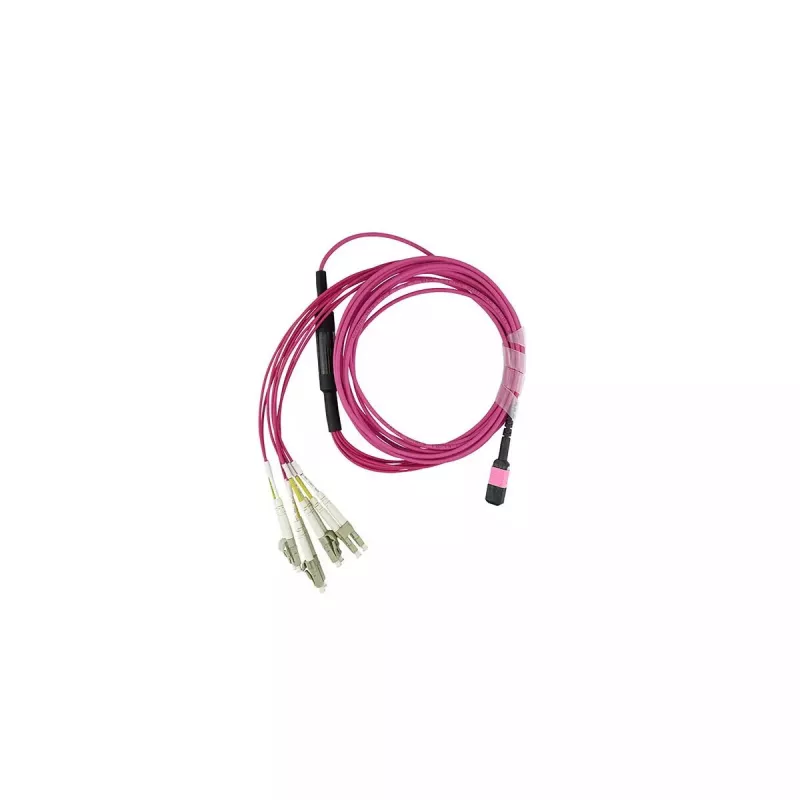

BlueOptics SFP5141FU5MKB InfiniBand šviesolaidinis kabelis 5 m MPO 4x LC

„BlueOptics SFP5141FU5MKB InfiniBand“ šviesolaidinis kabelis yra 5 m ilgio OM4 daugiagyslis išskaidomasis kabelis su MPO jungtimi viename gale ir keturiomis LC dvipusio ryšio jungtimis kitame. Sukurtas 50 µm šerdies daugiagysliam perdavimui esant 850 nm bangos ilgiui, šis kabelis palaiko pilną dvipusį ryšį keturiomis optinėmis linijomis ir yra skirtas didelės spartos duomenų perdavimui „InfiniBand“ ir susijusiose tinklo aplinkose. Kabelis turi LSZH (mažai dūmų, be halogenų) apvalkalą, 8 optines gyslas (išvadų išdėstymas 1–4 ir 9–12, skirtas QSFP naudojimui) ir yra gamykliškai patikrintas dėl įterptinių nuostolių ir atspindžio nuostolių, kad būtų užtikrinta pastovi signalo kokybė.

Privalumai

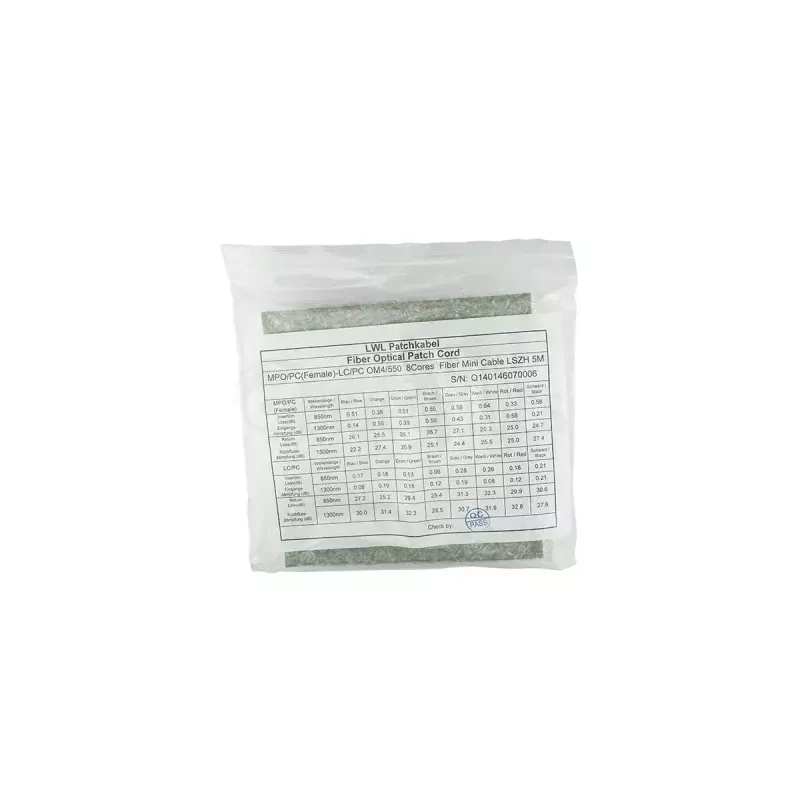

MPO į 4x LC išskaidomoji konstrukcija sumažina montavimo laiką, nes nereikia atlikti sujungimo vietoje, ir supaprastina junglumą tarp MPO kasečių, QSFP modulių ir LC sąsajų. OM4 daugiagyslio pluošto naudojimas užtikrina didesnį pralaidumą ir mažesnį slopinimą trumpo bei vidutinio nuotolio didelės spartos linijoms. LSZH apvalkalas gaisro atveju sumažina dūmų ir pavojingų dujų išsiskyrimą, atitikdamas įprastus pramonės saugos standartus. Gamyklinis bandymas interferometrija ir OTDR bei matavimų ataskaitos įtraukimas užtikrina atsekamą optinį veikimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Nutieskite „BlueOptics“ MPO į 4x LC kabelį tarp įrenginio su MPO arba kasetės ir paskirties įrangos su LC prievadais, užtikrindami lenkimo spindulį ir venkite staigių užlenkimų. Prijunkite MPO galą prie MPO kasetės arba QSFP išskaidomojo prievado, laikydamiesi teisingo išvadų išdėstymo, tada kiekvieną LC dvipusio ryšio jungtį įkiškite į atitinkamus LC lizdus ant komutatorių, siųstuvų-imtuvų arba paskirstymo skydelių. Jokių sujungimų vietoje ar poliravimo nereikia; patikrinkite junglumą ir optinį veikimą naudodamiesi pateikta matavimų ataskaita arba vietine bandymo įranga, jei reikia.

Rekomendacijos

Laikykitės gamintojo rekomenduojamo minimalaus lenkimo spindulio, prieš sujungdami jungtis valykite jas tinkamomis valymo priemonėmis ir pritvirtinkite kabelį, kad jungtys nepatirtų įtempimo. Naudokite pridėtą bandymų ataskaitą, kad montavimo metu patikrintumėte linijos biudžetus, ir laikykitės duomenų centro kabelių tvarkymo praktikos, kad išsaugotumėte signalo vientisumą ir supaprastintumėte būsimus pakeitimus.
