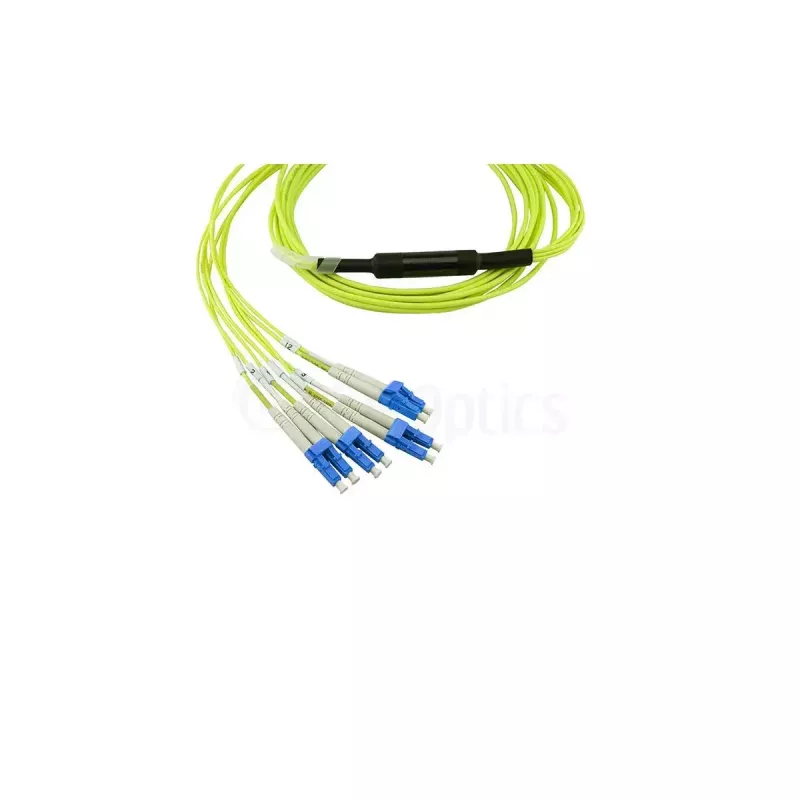

BlueOptics SFP5141BU7.5MKB InfiniBand šviesolaidinis kabelis 7,5 m MPO/APC 4xLC/UPC

„BlueOptics SFP5141BU7.5MKB“ yra 7,5 m ilgio „InfiniBand“ šviesolaidinis atšakinis kabelis su MPO/APC daugiaskaiduline jungtimi viename gale ir keturiomis dvipusėmis LC/UPC jungtimis kitame. Sukurtas kaip vienmodė skaidula (E9/125 µm, G.657.A1), kabelis palaiko dvipusį didelės spartos duomenų perdavimą optinėmis juostomis ir apima bangos ilgių diapazonus, dažniausiai naudojamus tinklo įrangoje. Kabelis turi LSZH (mažai dūmų, be halogenų) apvalkalą ir aštuonias gyslas, todėl yra kompaktiškas, antipireninis sprendimas trumpiems ir vidutiniams atstumams duomenų centruose ir tinklo spintose.

Privalumai

MPO į 4xLC atšakinė konstrukcija leidžia greitai įdiegti be sujungimų ar specialių surinkimo įrankių, taip sutrumpinant montavimo laiką ir supaprastinant atnaujinimus. Mažos įterpties nuostolių vertės (MPO mažiau nei 0,3 dB, LC mažiau nei 0,2 dB) ir dideli grįžtamieji nuostoliai užtikrina patikimą signalo vientisumą. Komponentai naudoja firminių gamintojų skaidulas ir tikslią keraminę įvorę, kad būtų užtikrintas ilgas jungties tarnavimo laikas ir pastovūs optiniai parametrai. LSZH apvalkalas sumažina dūmų ir halogenų emisiją gaisro atveju, o kabelis pagamintas pagal įprastus pramonės standartus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Prijunkite MPO/APC galą prie suderinamo MPO magistralės, kasetės ar siųstuvo-imtuvo įvesties, o kiekvieną LC/UPC dvipusę jungtį įkiškite į atitinkamus komutatorių, jungiamųjų skydų ar siųstuvų-imtuvų LC prievadus. Laikykitės tinkamo poliškumo ir jungties orientacijos, kad išlaikytumėte juostų atvaizdavimą. Jokio sujungimo vietoje ar poliravimo nereikia; iš anksto užbaigtas atšakinis mazgas leidžia iškart naudoti po montavimo. Jungtis imkite už korpuso, laikykite galus švarius ir naudokite tinkamus dulkių gaubtelius iki galutinio sujungimo.

Rekomendacijos

Prieš diegimą patikrinkite poliškumą ir juostų atvaizdavimą su tiksliniu MPO kasetės ar jungiamojo skydo dokumentacija. Naudokite skaidulų tikrinimo mikroskopą jungčių galams patikrinti ir atlikite valymą, jei aptinkama užteršimo. Venkite staigių lenkimų, mažesnių nei kabelio minimalus lenkimo spindulys, ir tieskite kabelį apsauginiuose loveliuose ar kabelių tvarkytuvuose, kad išvengtumėte mechaninio įtempimo. Išsaugokite pateiktą matavimų protokolą priėmimo bandymams ir dokumentacijai.
