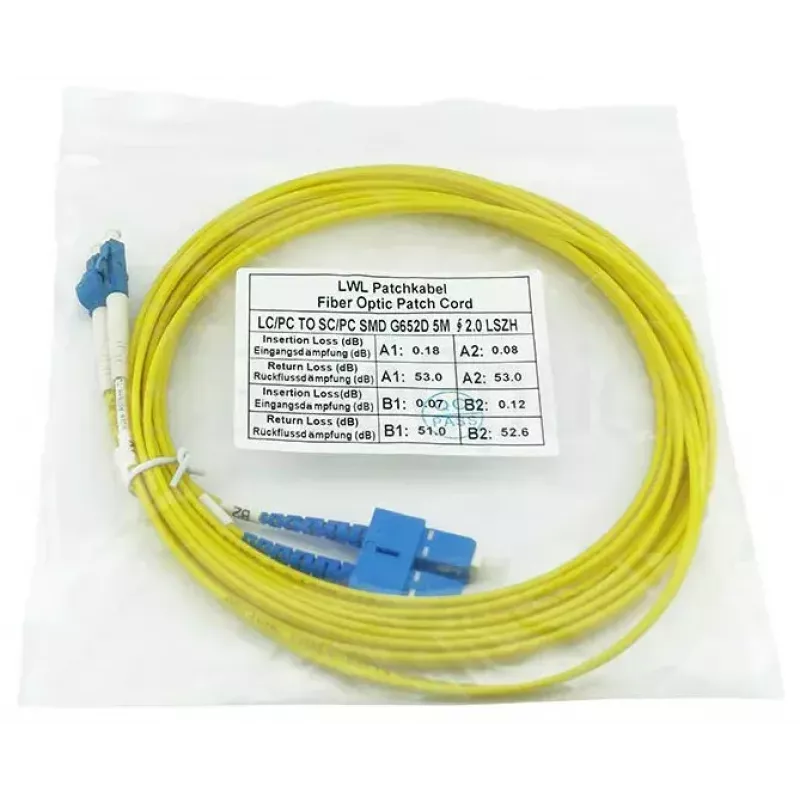

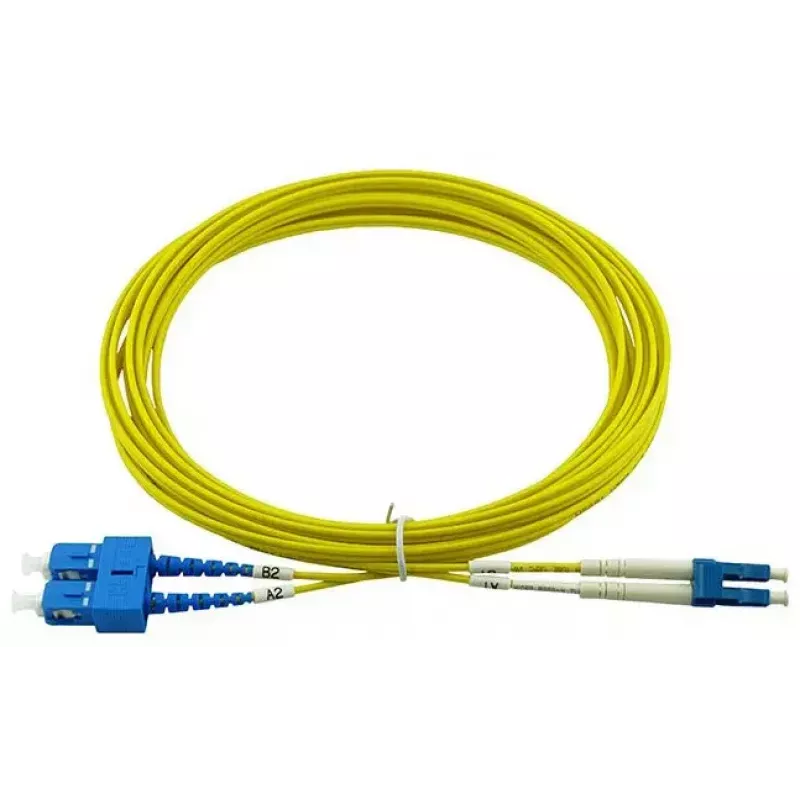

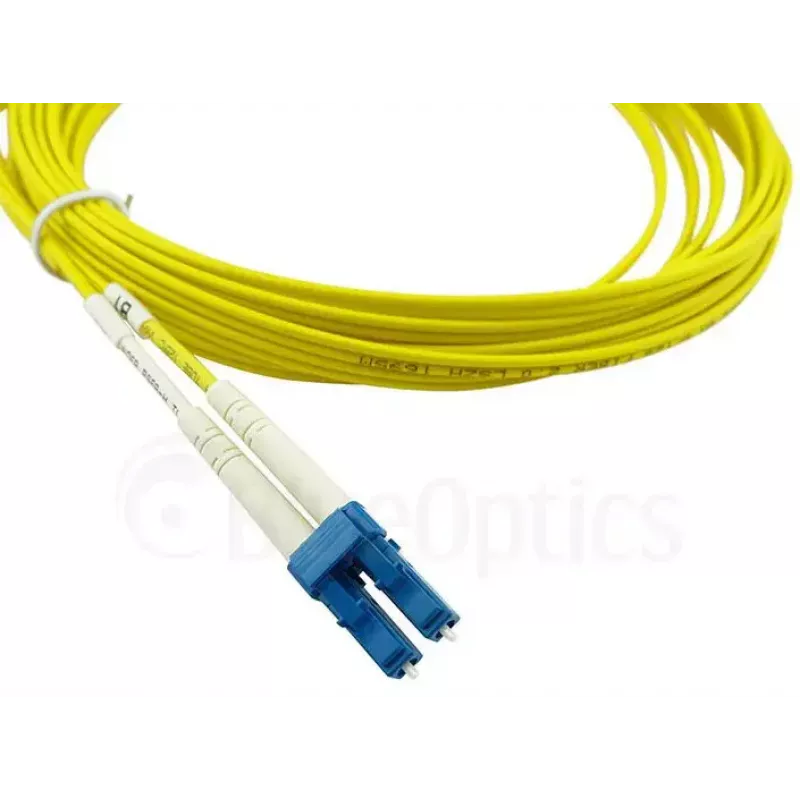

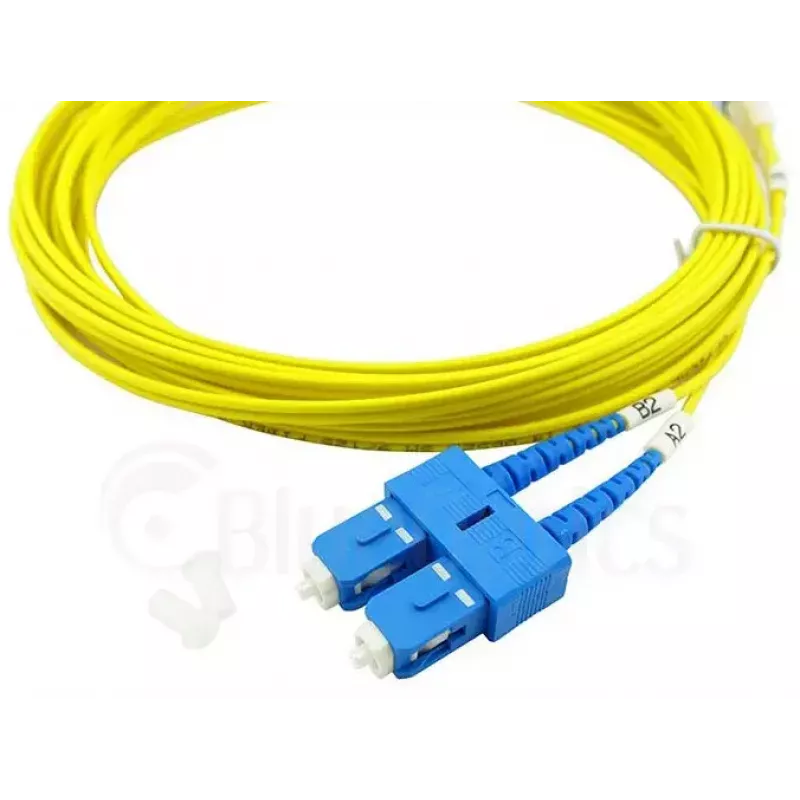

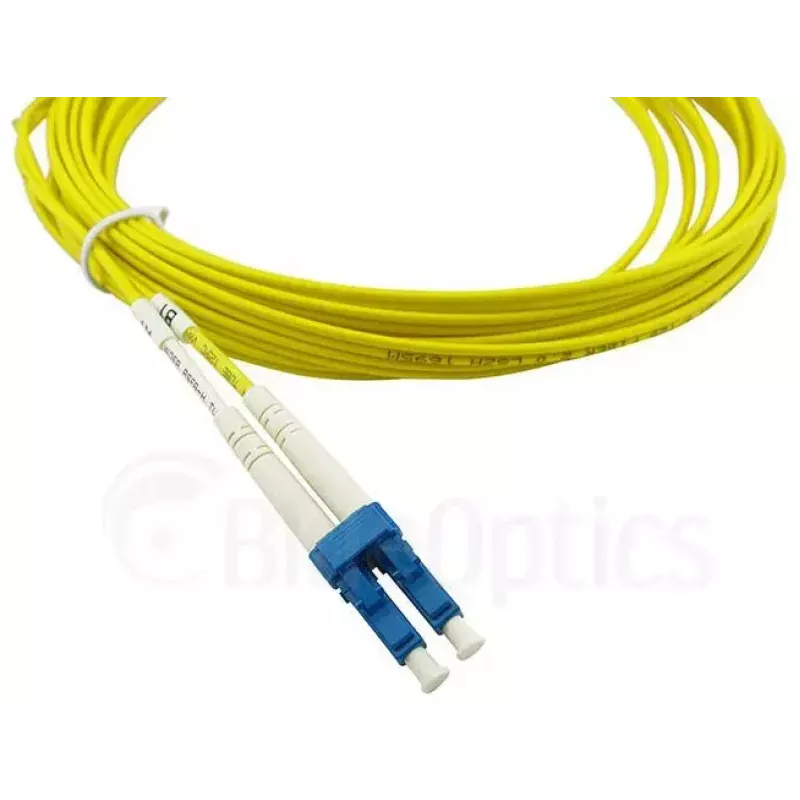

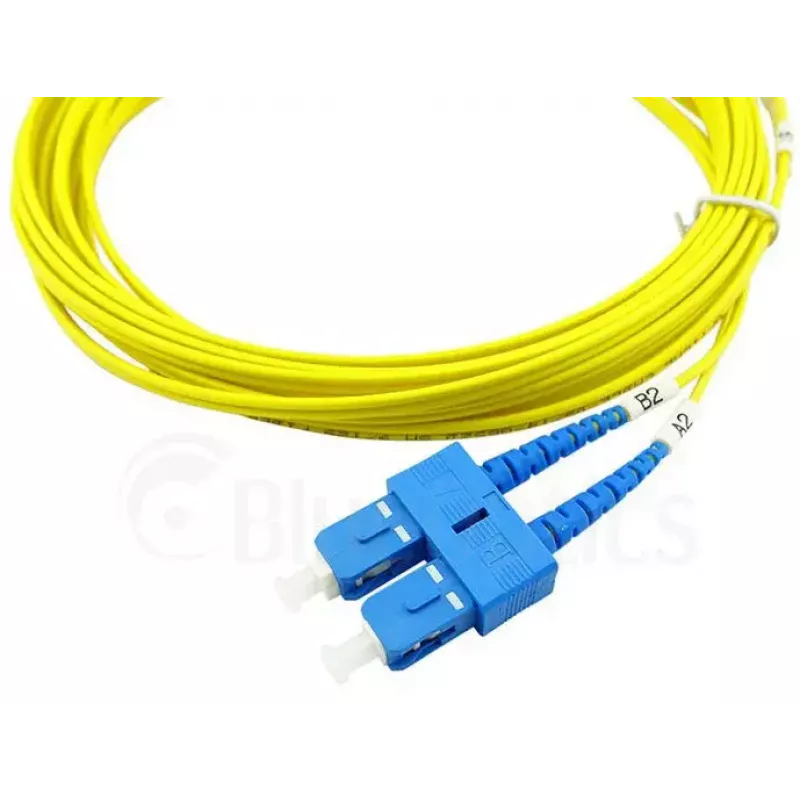

„BlueOptics SFP3132BU10MK“ InfiniBand šviesolaidinis kabelis 10 m LC SC

„BlueOptics SFP3132BU10MK“ yra 10 m InfiniBand šviesolaidinis komutacinis kabelis su dvipusiu LC/UPC prie SC/UPC jungties konfigūracija. Jame naudojama vienmodė OS2 skaidula (G.657.A1, 9/125 µm), skirta visiškai dvipusiam didelės spartos duomenų perdavimui 1310 nm ir 1550 nm bangos ilgiais. Kabelis tiekiamas geltonos spalvos su antipireno LSZH apvalkalu ir yra skirtas patikimiems ryšiams tarp pataisos skydelių, optinių siųstuvų-imtuvų ir tinklo įrenginių duomenų centruose ir telekomunikacijų aplinkoje.

Privalumai

Kabelis sujungia vienmodę G.657.A1 skaidulą su aukštos kokybės jungtimis ir cirkonio keramikos įvorėmis, kad būtų pasiektas mažas slopinimas (apie 0,4 dB/km) ir aukštos grįžtamojo praradimo charakteristikos. Atliekamas kiekvieno vieneto patikrinimas nuo galo iki galo naudojant interferometrą ir OTDR, o prie kiekvieno pateikiamas įterpimo ir grįžtamojo praradimo matavimo protokolas. LSZH apvalkalas mažina dūmų išsiskyrimą ir neleidžia išsiskirti halogenams gaisro atveju, o sumontuotos jungtys yra įvertintos iki 1500 sujungimo ciklų.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Prieš montuodami apžiūrėkite abu jungčių galinius paviršius ir pateiktą matavimo protokolą. Nutieskite 10 m pataisos laidą be didelių lenkimų, laikydamiesi rekomenduojamo minimalaus lenkimo spindulio vienmodei G.657.A1 skaidulai. Įkiškite LC ir SC jungtis į atitinkamus siųstuvo-imtuvo ir pataisos skydelio prievadus, kol užsifiksuos užraktas. InfiniBand ar SFP jungtims užtikrinkite tinkamą dvipusę orientaciją perdavimo ir priėmimo kanalams. Po montavimo patikrinkite ryšio būseną ir, jei reikia, išmatuokite įterpimo ir grįžtamojo praradimo nuostolius, kad patvirtintumėte veikimą.

Rekomendacijos

Laikykite ir tvarkykite kabelį laisvai suvyniotą, venkite aštrių lenkimų ar tempimo įtempimo. Prieš sujungdami, nuvalykite jungčių galinius paviršius tinkamomis skaidulų valymo priemonėmis. Naudokite pateiktą bandymo ataskaitą, kad patikrintumėte, ar įterpimo ir grįžtamojo praradimo nuostoliai atitinka jūsų sistemai reikalingas ribines vertes. Dėl nestandartinių ilgių ar alternatyvių jungčių poliravimo tipų (pvz., APC) kreipkitės į tiekėją.
