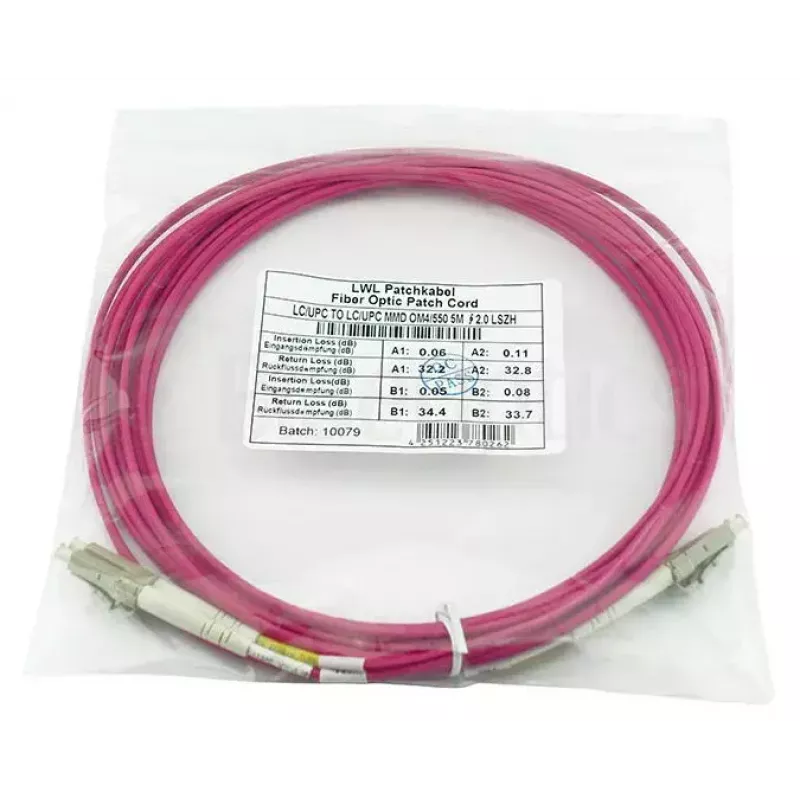

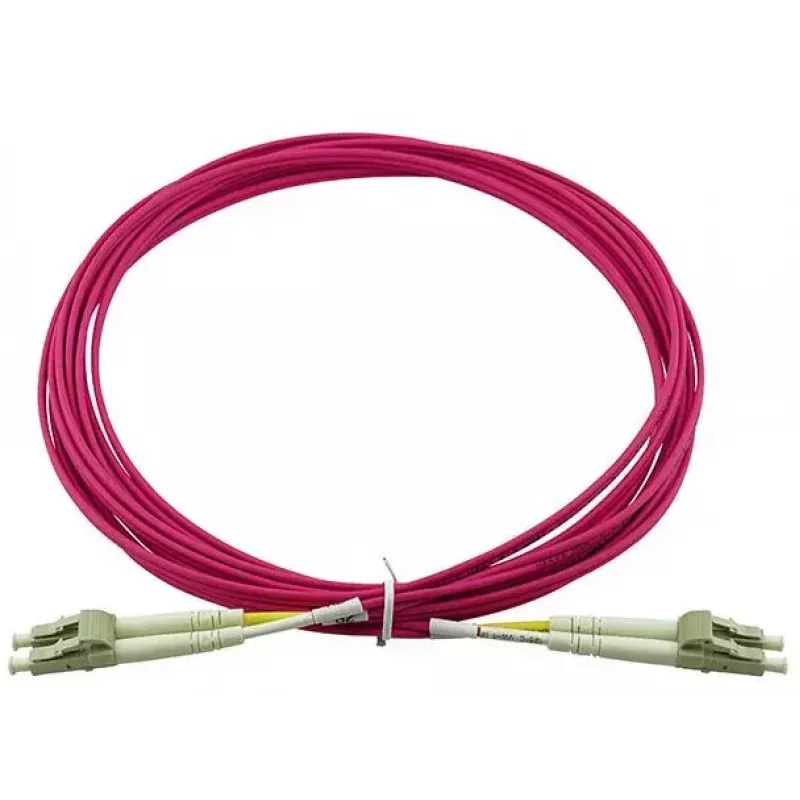

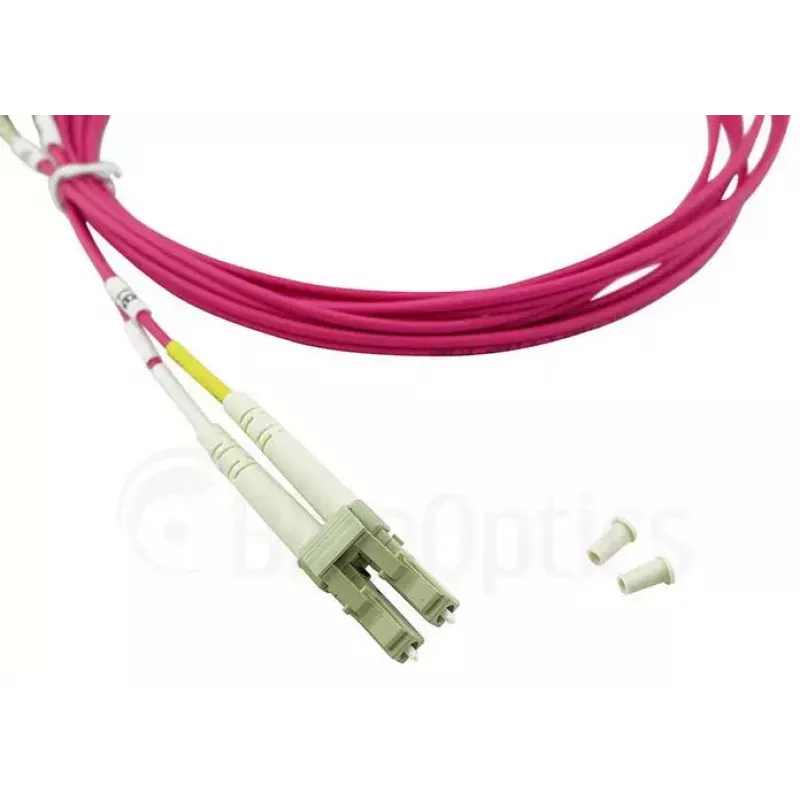

BlueOptics SFP3131FU20MK InfiniBand šviesolaidinis kabelis 20 m LC OM4

BlueOptics SFP3131FU20MK yra 20 m OM4 dvipusis šviesolaidinis komutacinis kabelis su LC/UPC jungtimis abiejuose galuose, skirtas InfiniBand ir kitoms didelės spartos daugiamodėms jungtims. Kabelis naudoja 50/125 µm lazeriu optimizuotą daugiamodę skaidulą (LOMMF), optimizuotą 850 nm perdavimui, įdėtą į antipireną LSZH apvalkalą ir nudažytą purpurine spalva, kad būtų lengva atpažinti. Jis palaiko dvipusį ryšį ir tiekiamas su išmatuotomis įterptinių nuostolių ir grįžtamųjų nuostolių vertėmis, kad būtų užtikrintas patikimas veikimas.

Privalumai

Šis OM4 LC-LC dvipusis kabelis pasižymi mažu silpnėjimu (tipinis 2,5 dB/km), mažais įterptiniais nuostoliais ir dideliais grįžtamaisiais nuostoliais, užtikrinančiais stabilias, didelio pralaidumo jungtis. Jungtyse yra cirkonio oksido keramikos įvorės, atlaikančios iki 1500 sujungimo ciklų, pagamintos patikimų OEM gamintojų. LSZH apvalkalas sumažina dūmų išsiskyrimą ir išvengia halogenų emisijos gaisro atveju, o gamybos testavimas interferometru ir OTDR suteikia dokumentuotą kokybės kontrolę ir matavimo protokolą su kiekvienu vienetu.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Atsargiai išvyniokite BlueOptics LC-LC OM4 dvipusį kabelį, kad išvengtumėte užlenkimų, ir nutieskite jį numatytu maršrutu. Sulygiuokite ir įkiškite kiekvieną LC jungtį į atitinkamą LC prievadą pataisos skyduose ar optiniuose siųstuvuose-imtuvuose, kol pajusite teigiamą spragtelėjimą. Įsitikinkite, kad perdavimo (TX) ir priėmimo (RX) orientacija yra teisinga dvipusiam veikimui. Venkite staigių lenkimų mažesniu nei nurodytas minimalus lenkimo spindulys ir pritvirtinkite kabelį naudodami tinkamą kabelių valdymą, kad išvengtumėte mechaninio įtempimo. Išsaugokite pateiktą matavimo protokolą nuorodai ir patikrai montavimo ar trikčių šalinimo metu.

Rekomendacijos

Laikykite ir elkitės su kabeliu švarioje aplinkoje, kad jungčių galiniai paviršiai būtų be dulkių ir užteršimo. Prieš sujungdami jungtis naudokite skaidulų tikrinimo įrankį arba valymo kasetę. Laikykitės lenkimo spindulio gairių ir venkite pakartotinių staigių lenkimų, kad išlaikytumėte mažus įterptinius nuostolius. Kritinėms jungtims remkitės pateiktais OTDR/interferometro matavimais ir atlikite testavimą po montavimo, kad patikrintumėte jungties veikimą.
