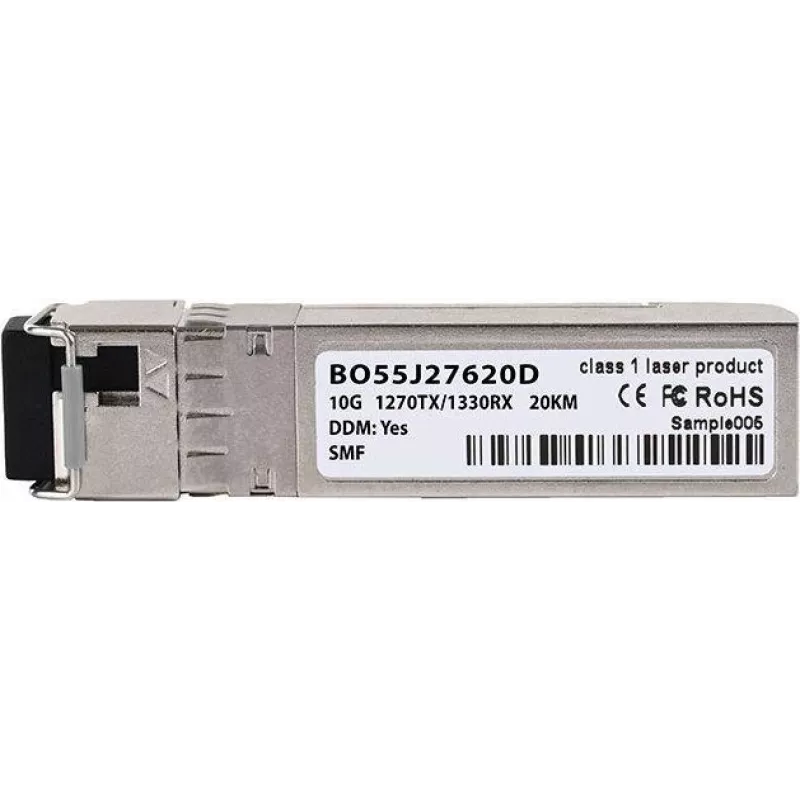

BlueOptics SFP10G-BX1270-20-BO tinklo siųstuvo-imtuvo modulis Šviesolaidinis 10000 Mbit/s SFP+

BlueOptics SFP10G-BX1270-20-BO yra šviesolaidinis SFP+ siųstuvo-imtuvo modulis, sukurtas sparčiosioms vienmodėms optinėms jungtims iki 10000 Mbit/s. Įdėtas į kompaktišką metalinį korpusą ir sveriantis apie 3 g, šis modulis naudoja SFP+ sąsają ir veikia esant 3,3 V įėjimo įtampai. Jis turi LC simplex jungtį ir palaiko dvikryptį perdavimą vienu pluoštu, naudojant skirtingus siuntimo ir priėmimo bangos ilgius, todėl tinka tolimojo nuotolio 10GBASE-BX-U jungtims.

Privalumai

Modulis užtikrina 10 Gbit/s optinį ryšį kompaktiškos formos, suderinamos su SFP+ prievadais. Jo metalinis korpusas suteikia mechaninį tvirtumą ir terminį stabilumą, o mažas svoris supaprastina tvarkymą ir montavimą. Pagamintas pagal MSA reikalavimus atitinkančius SFP+ formos standartus, siųstuvas-imtuvas palaiko standartinius optinius protokolus ir tinka kaip tiesioginis pakaitalas sistemose, kuriose priimami suderinami 10GBASE-BX-U SFP+ įrenginiai. Jei palaiko priimančioji įranga, skaitmeninė diagnostika (DDM/DOM) leidžia nuotoliniu būdu stebėti pagrindinius veikimo parametrus.

Tinka (užduotims / naudojimo atvejams)

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite siųstuvą-imtuvą į suderinamą SFP+ prievadą komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kai priimančioji įranga įjungta, arba pagal priimančiosios įrangos gamintojo karšto prijungimo nurodymus. Prijunkite tinkamą vienmodį LC simplex pataisymo kabelį prie modulio LC jungties. Užtikrinkite, kad pluošto linija būtų sujungta su atitinkamu siųstuvu-imtuvu kitame gale, turinčiu papildomus bangos ilgius dvikrypčiam veikimui. Patikrinkite ryšio būseną per priimančiosios įrangos sąsają ir, jei yra, įjunkite DDM/DOM stebėjimą, kad matytumėte maitinimo įtampą, siuntimo ir priėmimo galią, lazerio poslinkio srovę ir temperatūrą.

Rekomendacijos

Naudokite vienmodį LC simplex pataisymo kabelį ir užtikrinkite, kad nuotolinis siųstuvas-imtuvas palaikytų BX1270/BX1330 bangos ilgių poravimą, kad būtų užtikrintas tinkamas dvikryptis veikimas. Patvirtinkite, kad priimančioji įranga palaiko trečiųjų šalių SFP+ modulius ir DDM/DOM, jei reikia skaitmeninės diagnostikos. Laikykitės ESD atsargumo priemonių ir venkite pluošto galų užteršimo, kad išlaikytumėte signalo kokybę.
