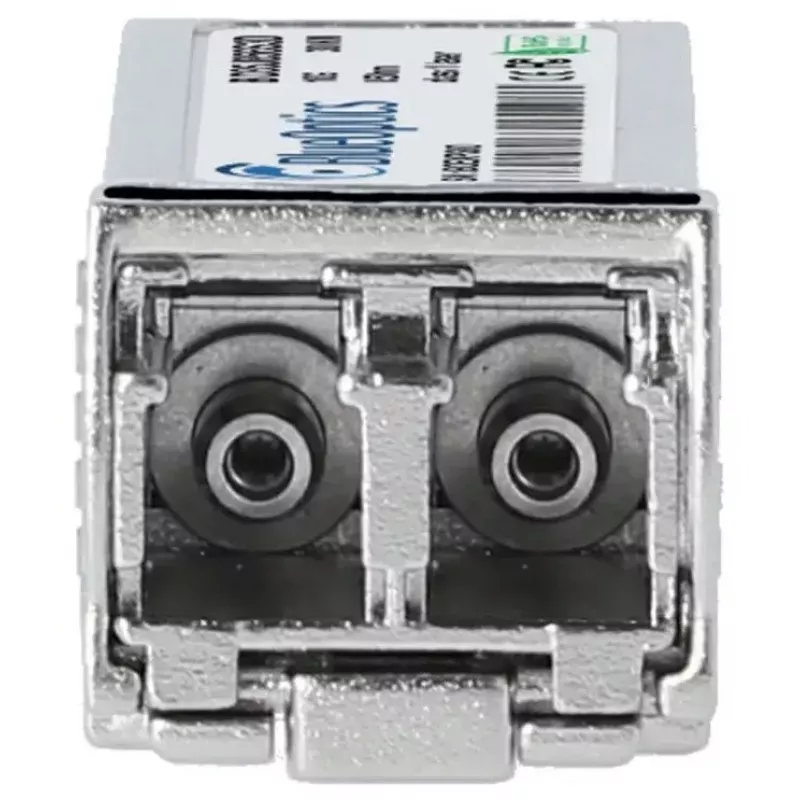

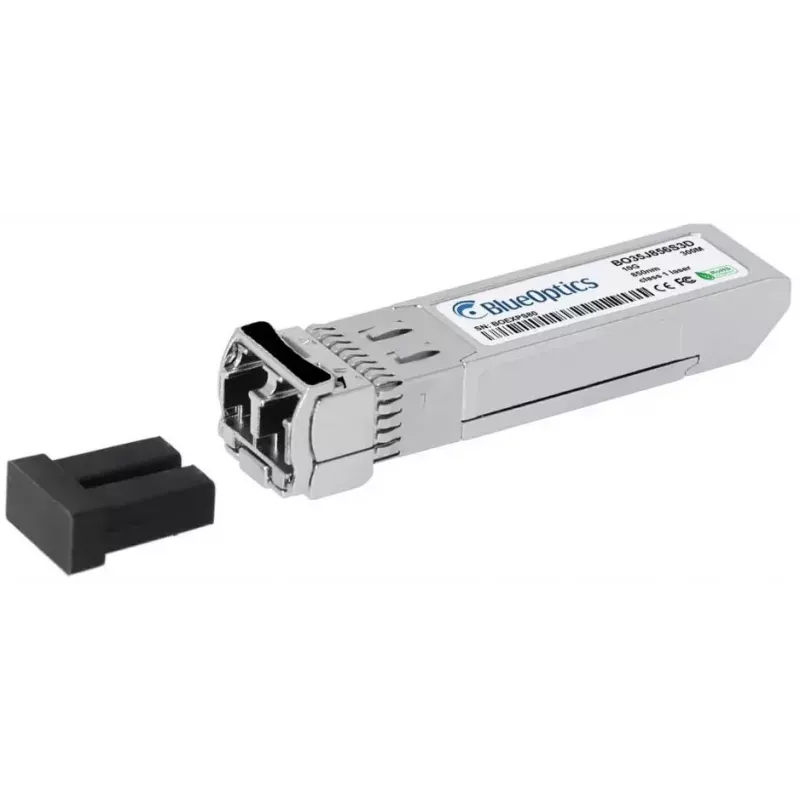

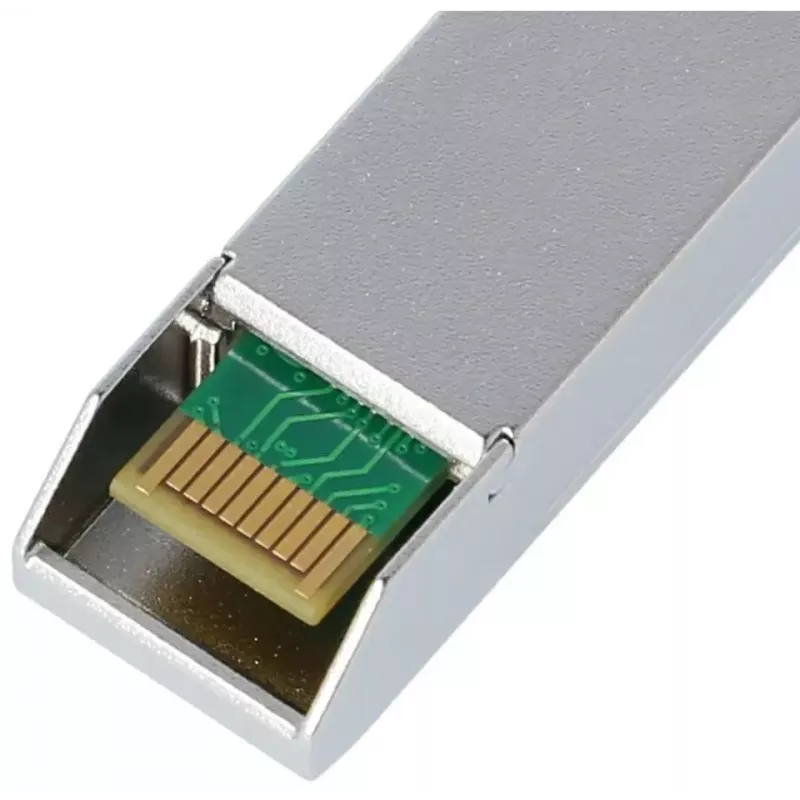

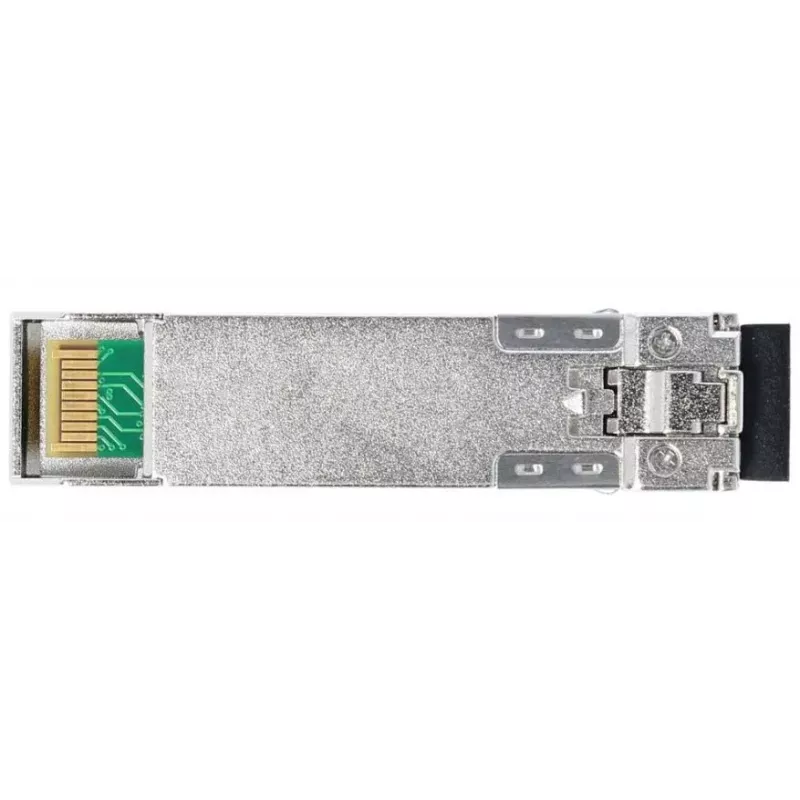

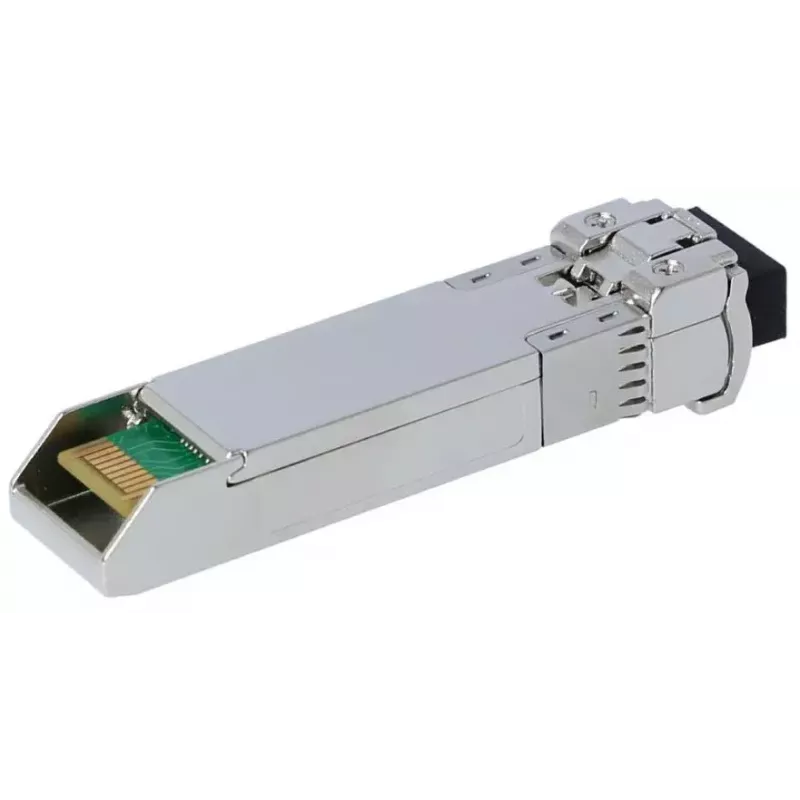

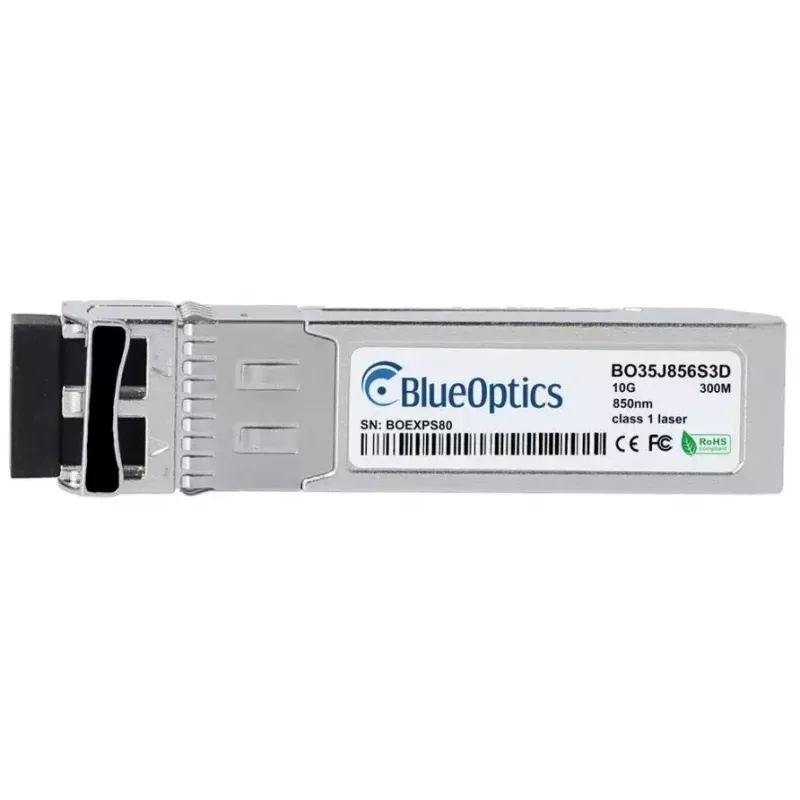

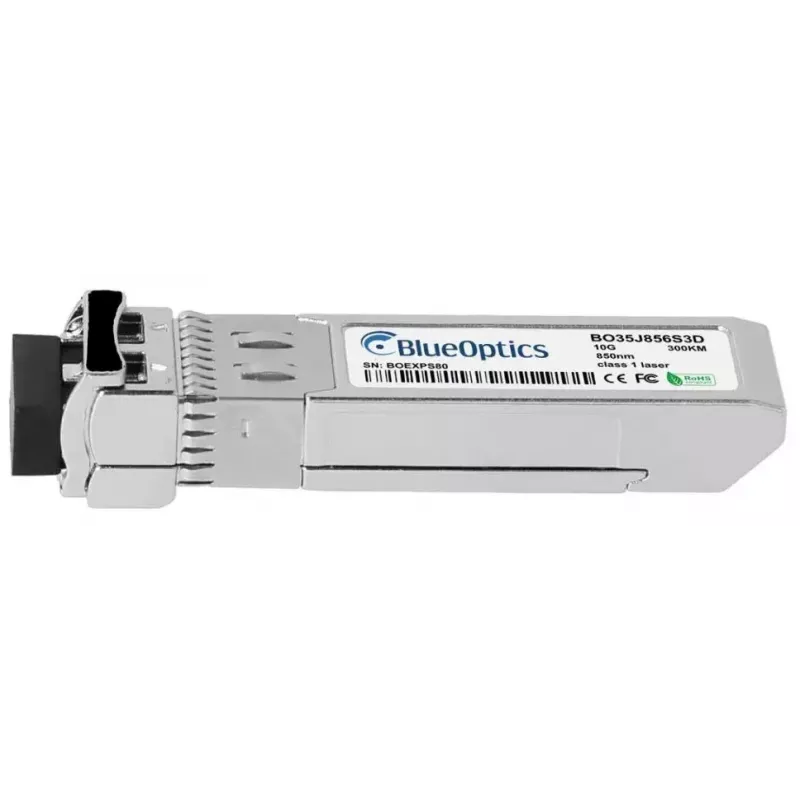

BlueOptics SFP-10G-SR-LU-BO tinklo siųstuvo-imtuvo modulis 10000 Mbit/s SFP+ 850 nm

„BlueOptics SFP-10G-SR-LU-BO“ yra 10G SFP+ šviesolaidinis siųstuvo-imtuvo modulis, skirtas trumpojo nuotolio daugiamodėms jungtims, kurių vardinės bangos ilgis yra 850 nm. Pagamintas su metaliniu korpusu ir sveriantis apie 3 g, jis turi kompaktišką, pramonės standartą atitinkančią SFP+ sąsają, skirtą integruoti į komutatorius, maršruto parinktuvus ir saugojimo sistemas, palaikančias 10GBASE-SR. Modulis palaiko iki 10 000 Mbit/s duomenų perdavimo spartą ir naudoja LC dvipusę optinę jungtį, skirtą vienu metu perduoti ir priimti atskirais šviesolaidžiais.

Privalumai

Modulis atitinka MSA reikalavimus atitinkančias SFP+ mechanines ir optines specifikacijas ir yra suderinamas su įranga, skirta 10GBASE-SR veikimui. Jo metalinis korpusas pagerina mechaninį patvarumą ir šiluminį našumą, o lengva konstrukcija palengvina tvarkymą ir montavimą. Skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymas suteikia galimybę realiuoju laiku pasiekti veikimo parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, siuntimo galia, priėmimo galia ir temperatūra, kad būtų lengviau šalinti triktis ir atlikti nuotolinį stebėjimą, kai pagrindinis įrenginys palaiko šią funkciją.

Tinkamas

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite „BlueOptics SFP-10G-SR-LU-BO“ į laisvą suderinamo tinklo įrenginio SFP+ prievadą, kai įrenginys maitinamas pagal gamintojo nurodymus. Prijunkite LC dvipusį daugiamodį šviesolaidžio komutacinį kabelį, atitinkantį siųstuvo-imtuvo siuntimo ir priėmimo prievadus. Patikrinkite jungties būseną pagrindiniame įrenginyje ir, jei yra, įjunkite bei nuskaitykite DDM/DOM registrus, kad gautumėte tiesioginę diagnostiką. Laikykitės pagrindinės įrangos dokumentacijos dėl bet kokių reikalingų programinės įrangos ar konfigūracijos nustatymų, kad būtų užtikrintas visiškas suderinamumas.

Rekomendacijos

Naudokite OM3/OM4 daugiamodį šviesolaidį optimaliam pasiekiamumui ir našumui esant 10G; venkite lenkti ar įtempti šviesolaidžio kabelius prie jungties. Patvirtinkite, kad tikslinis komutatorius ar maršruto parinktuvas palaiko SFP+ 10GBASE-SR modulius ir DDM/DOM, jei reikalinga diagnostika. Laikykite atsarginius modulius antistatinėje pakuotėje ir imkite už korpuso, kad išvengtumėte optinės sąsajos užteršimo.
