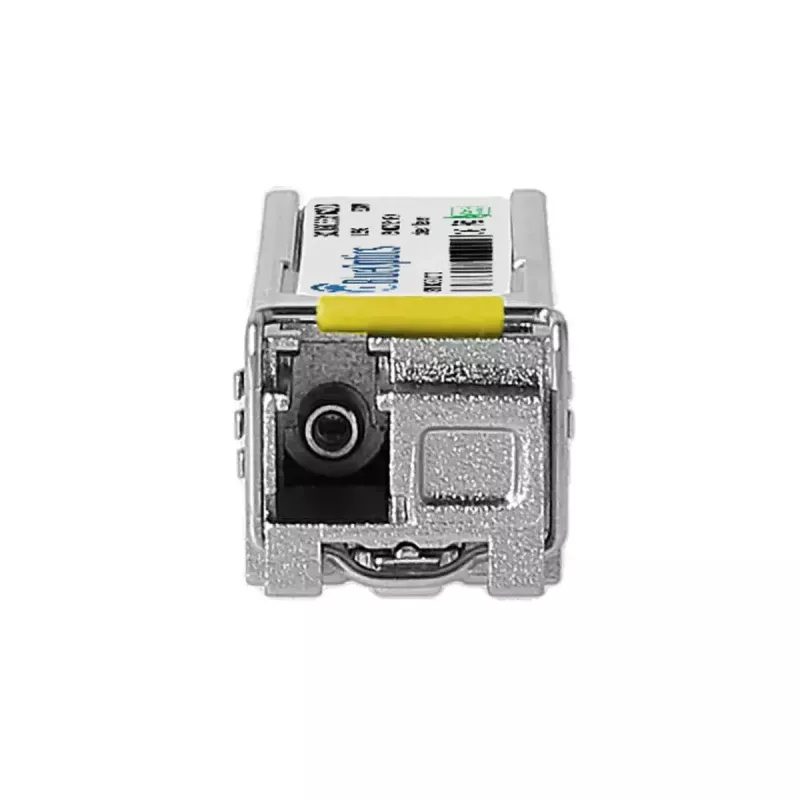

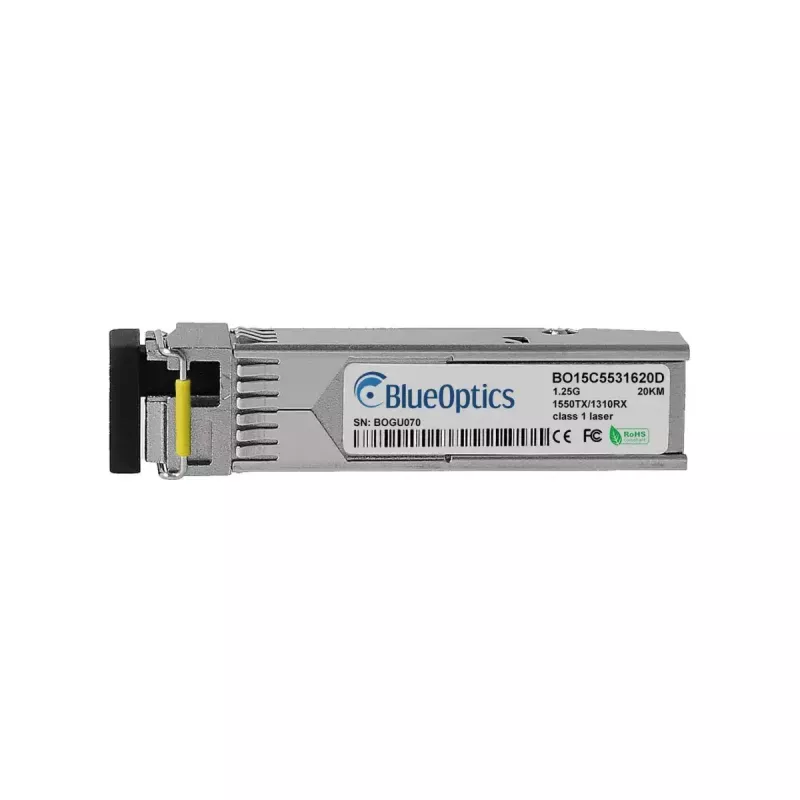

BlueOptics SFP-1000BASE-BX20-D1550LC-BO tinklo siųstuvas-imtuvas modulis Šviesolaidinis SFP sąsaja LC jungtis

BlueOptics SFP-1000BASE-BX20-D1550LC-BO yra šviesolaidinis tinklo siųstuvo-imtuvo modulis, skirtas SFP sąsajoms su LC simplex jungtimi. Pagamintas iš aliuminio ir sveriantis apie 20 g, šis modulis įgyvendina dvikryptį vienmodį ryšį su atskiromis siuntimo ir priėmimo bangomis (TX 1310 nm / RX 1550 nm), tinkamą 1,25 Gbps optiniam Ethernet ir suderinamoms didelės spartos programoms iki 20 km atstumu, kai naudojama tinkama vienmodė skaidula.

Privalumai

Šis SFP modulis atitinka MSA formos faktoriaus standartus, užtikrinančius platų suderinamumą su SFP prievadais, ir yra sukurtas patikimiems vienmodžiams šviesolaidiniams ryšiams. Jo kompaktiškas aliuminio korpusas užtikrina mechaninį patvarumą ir terminį stabilumą, išlaikant mažą svorį. Modulis palaiko įprastus naudojimo atvejus, tokius kaip Ethernet ir Fibre Channel per Ethernet iki 1,25 Gbps, ir gali teikti skaitmeninį diagnostinį stebėjimą (DDM/DOM), kai priimančioji įranga palaiko šią funkciją. Sukurtas ir išbandytas sąveikumui, jis tinka kaip atsarginis arba pakaitinis modulis tinkluose, kuriems reikalingi optiniai ryšiai su LC jungtimis.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP modulį į suderinamą SFP lizdą pagal priimančiojo įrenginio instrukcijas, kol jis užsifiksuos. Prijunkite vienmodį LC komutacinį kabelį tarp šio modulio ir nuotolinio siųstuvo-imtuvo arba pataisos skydelio; užtikrinkite tinkamą išlygiavimą simplex LC jungtims ir stebėkite skaidulos poliškumą dvikrypčiams BX ryšiams. Patikrinkite ryšio būseną ir spartą priimančiojo įrenginio valdymo sąsajoje. Jei įmanoma, įjunkite DDM/DOM priimančiajame įrenginyje, kad galėtumėte stebėti diagnostinius parametrus, tokius kaip maitinimo įtampa, lazerio poslinkis, išėjimo ir priėmimo galia bei temperatūra.

Rekomendacijos

Naudokite vienmodę skaidulą ir LC simplex pataisos laidus, įvertintus numatytam atstumui. Užtikrinkite, kad priimantysis įrenginys palaikytų 1000BASE‑BX D veikimą ir DDM/DOM, jei reikalinga nuotolinė diagnostika. Dirbdami su siųstuvu-imtuvu, laikykitės antistatinių atsargumo priemonių ir laikykite dulkių gaubtelius ant nenaudojamų prievadų, kad apsaugotumėte optinius paviršius.
