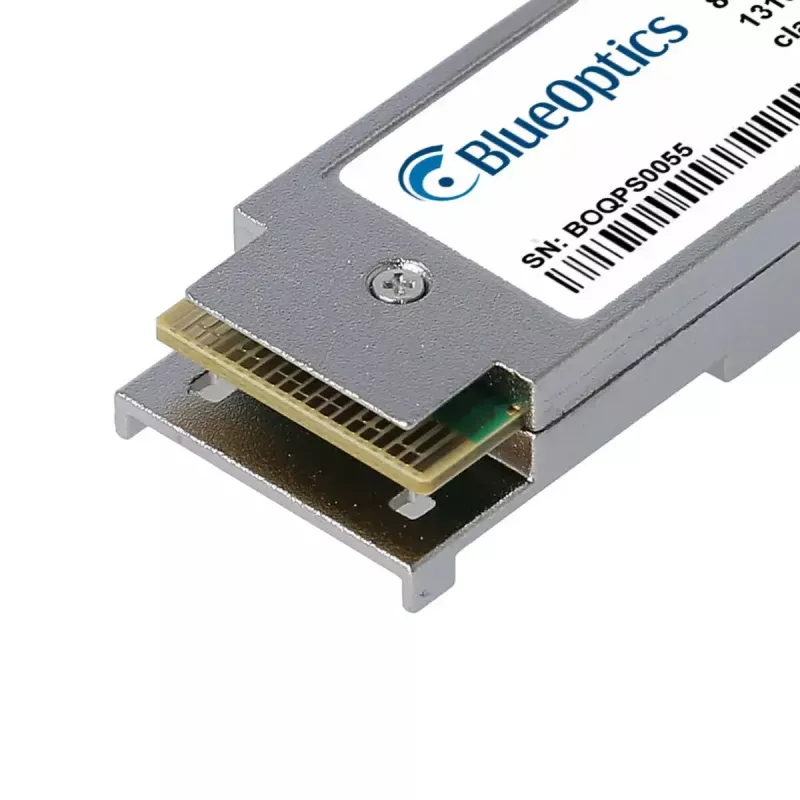

BlueOptics QSFP56-200G-SR-AR-BO tinklo siųstuvo-imtuvo modulis Šviesolaidinis QSFP56 200G 100m

„BlueOptics QSFP56-200G-SR-AR-BO“ yra šviesolaidinis tinklo siųstuvo-imtuvo modulis, sukurtas 200G duomenų perdavimui daugiamodžiu šviesolaidžiu. Jis naudoja QSFP56 sąsają ir MPO/MTP jungtį, atitinkančią MSA standartus, palaiko trumpojo nuotolio 200GBASE-SR4 programas iki 100 metrų ir yra įdėtas į lengvą aliuminio korpusą, sveriantį apie 40 g. Modulis užtikrina perdavimo ir priėmimo optinius kanalus esant 850 nm bangos ilgiui ir palaiko skaitmeninę diagnostiką (DDM/DOM), leidžiančią realiuoju laiku stebėti veikimo parametrus, kai priimančioji įranga suteikia šią funkciją.

Privalumai

Modulis turi kompaktišką QSFP56 formos faktorių, tinkamą didelio tankio įrenginiams, suderinamumą su įrangos platformomis, palaikančiomis 200GBASE-SR4 optiką, ir MPO/MTP sąsają lygiagrečioms daugiamodėms jungtims. Pagamintas pagal MSA specifikacijas, jis surinktas iš pramoninio lygio optinių ir elektroninių komponentų, kad užtikrintų stabilų optinį veikimą ir prognozuojamą tarnavimo laiką. Skaitmeninės diagnostikos galimybė leidžia nuotoliniu būdu stebėti įtampą, lazerio poslinkį, optinę išėjimo ir priėmimo galią bei temperatūrą, kai tai palaiko priimančiasis įrenginys.

Tinka

• Didelio tankio duomenų centrų aukštynkryptėms ir magistralinėms jungtims
• Aukšto našumo skaičiavimo klasteriams, reikalaujantiems 200G ryšio
• Jungtims tarp komutatorių arba tarp komutatoriaus ir agregavimo įrenginių daugiamodžiu šviesolaidžiu iki 100 m
• Aplinkoms, kuriose QSFP56 formos faktorius ir MPO/MTP jungtys yra standartiniai

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP56
• Palaikomas standartas: 200GBASE-SR4 (daugiamodis)
• Jungtis: MPO/MTP (lygiagretus daugiamodis)
• Bangos ilgis: 850 nm (perdavimas ir priėmimas)
• Maksimalus nuotolis: iki 100 metrų tinkamu daugiamodžiu šviesolaidžiu
• Korpuso medžiaga ir spalva: aliuminis (lengvas metalinis korpusas)
• Svoris: apie 0,04 kg
• Skaitmeninė diagnostika: DDM/DOM palaikymas (jei palaiko priimančioji įranga)

Kaip naudoti

Įkiškite QSFP56 siųstuvą-imtuvą į suderinamą QSFP56 prievadą komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kuris oficialiai palaiko 200GBASE-SR4 optiką. Prijunkite MPO/MTP daugiamodį pataisymo laidą tarp atitinkamų MPO/MTP prievadų arba per tinkamą pataisymo skydą. Užtikrinkite, kad prijungto šviesolaidžio tipas ir pataisymo laidas atitiktų daugiamodes specifikacijas, reikalingas 100 m nuotoliui. Jei priimančiasis įrenginys suteikia DDM/DOM prieigą, naudokite įrenginio valdymo sąsają, kad nuskaitytumėte realaus laiko parametrus stebėjimui ir trikčių šalinimui.

Rekomendacijos

Naudokite aukštos kokybės daugiamodį šviesolaidį ir MPO/MTP pataisymo laidus, sertifikuotus 200GBASE-SR4 veikimui, prieš montuodami patikrinkite priimančiojo įrenginio suderinamumą su QSFP56 200G optika ir laikykitės ESD atsargumo priemonių dirbdami su moduliu. Kad optinis veikimas būtų patikimas, prieš sujungdami išvalykite MPO/MTP jungtis ir vadovaukitės gamintojo nurodymais dėl siųstuvo-imtuvo programinės įrangos ar suderinamumo nustatymų.
