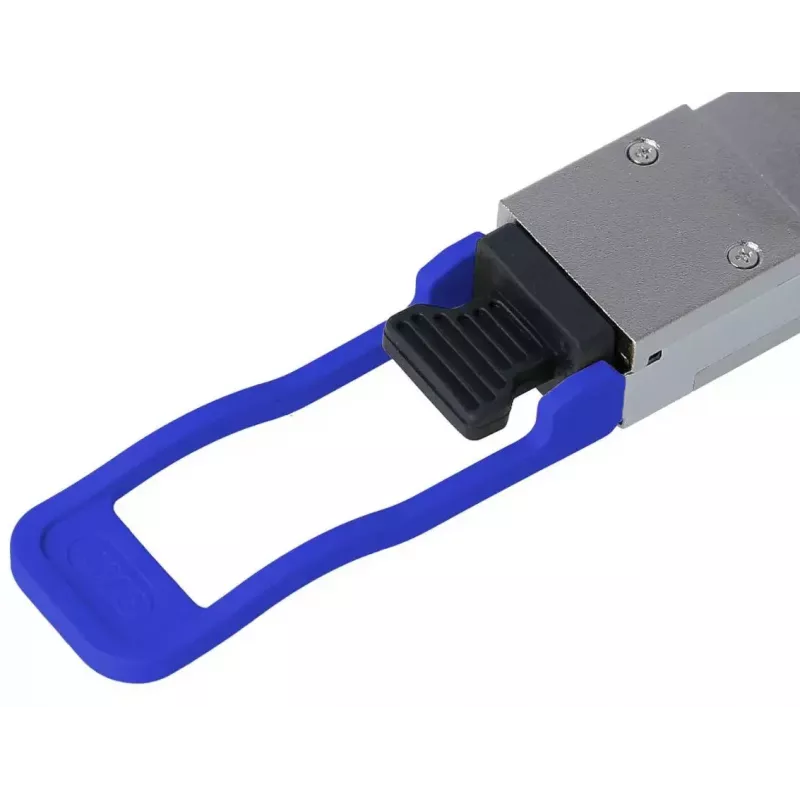

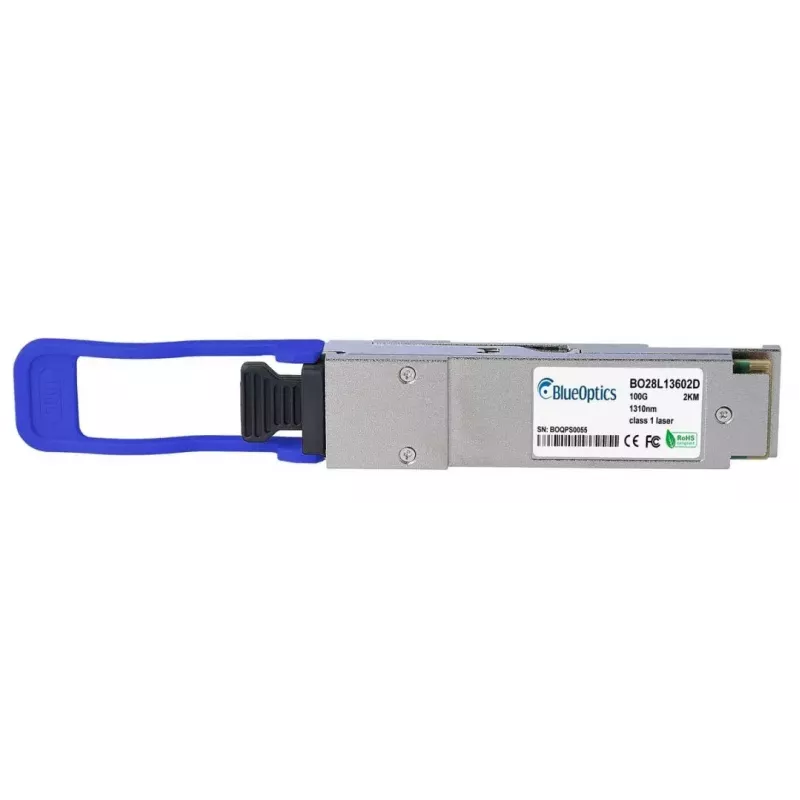

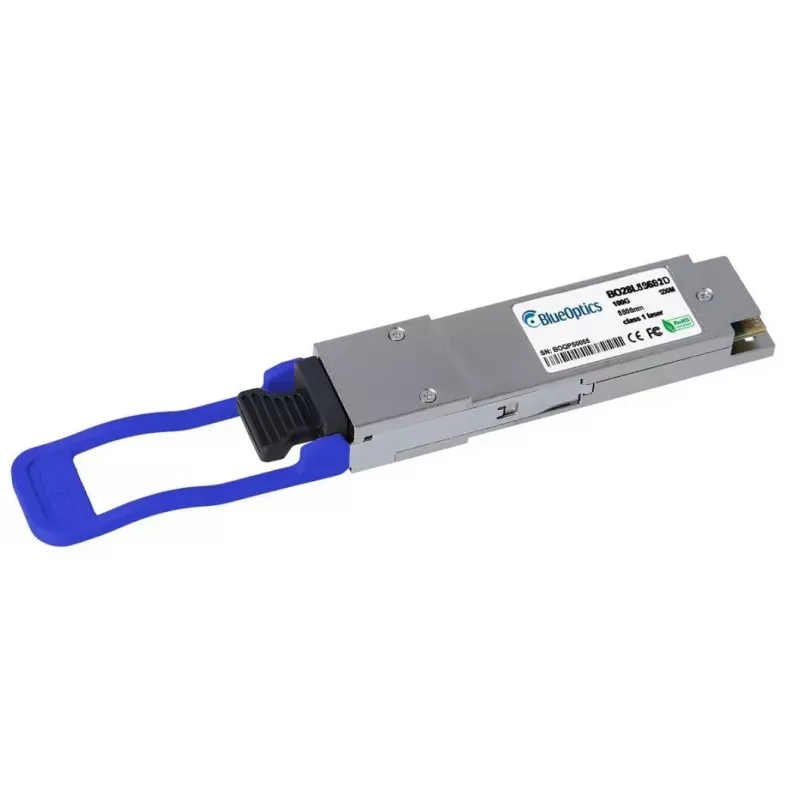

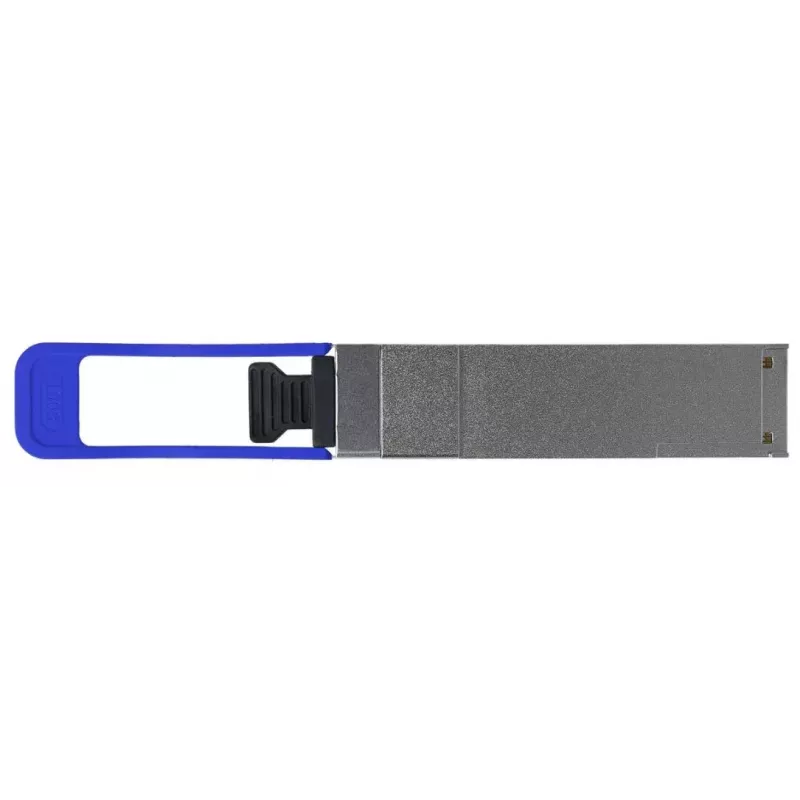

BlueOptics QSFP-100G-CLR4-BO šviesolaidinis siųstuvas-imtuvas, 2000 m

„BlueOptics QSFP-100G-CLR4-BO“ yra QSFP28 šviesolaidinis siųstuvas-imtuvas, skirtas sparčiam 100G duomenų perdavimui vienmodžiu pluoštu. Pagamintas iš aliuminio korpuso ir sveriantis apie 40 gramų, šis modulis palaiko iki 2000 metrų jungties atstumus ir naudoja LC Duplex sąsają pagal MSA specifikacijas. Jis įgyvendina 100GBASE-CWDM4 optinį standartą ir apima siuntimo bei priėmimo kanalus su CWDM bangų ilgių tankinimu, užtikrinant 100 Gbit/s agreguotą pralaidumą.

Privalumai

Modulis siūlo 100G našumą kompaktiškame QSFP28 formos faktoriuje ir yra suderinamas su įranga, palaikančia 100GBASE-CWDM4 optiką. Aliuminio korpusas užtikrina mechaninį patvarumą ir šilumos išsklaidymą, o lengva konstrukcija palengvina tankų diegimą duomenų centruose ir operatorių aplinkose. Skaitmeninė diagnostika leidžia realiuoju laiku stebėti optinius ir elektrinius parametrus, kai host aparatinė įranga palaiko DDM/DOM.

Tinka

• Duomenų centrų aukštynkryptėms jungtims ir stuburo-lapo tarpusavio jungtims
• Didelio našumo komutavimo ir maršruto parinkimo platformoms
• Saugyklų tinklams ir didelio pralaidumo serverių jungtims
• Operatoriaus ir miestelio magistralinėms jungtims iki 2 km

Pagrindinės specifikacijos

• Formos faktorius: QSFP28 (QSFP siųstuvas-imtuvas)
• Optinis standartas: 100GBASE-CWDM4
• Pluošto tipas: Vienmodis pluoštas (SMF)
• Jungtis: LC Duplex
• Maksimalus perdavimo atstumas: iki 2000 metrų
• Korpuso medžiaga: Aliuminis
• Svoris: apie 0,04 kg
• Skaitmeninės diagnostikos stebėjimas (DDM/DOM): palaikomas, kai host aparatinė įranga suteikia prieigą

Kaip naudoti

Įdėkite QSFP-100G-CLR4-BO į suderinamą QSFP28 prievadą, laikydamiesi host aparatinės įrangos gamintojo įdėjimo ir išėmimo procedūrų, kad išvengtumėte elektrostatinės iškrovos ar mechaninio pažeidimo. Sujunkite LC Duplex vienmodžius pataisos laidus tarp siųstuvų-imtuvų arba prie pataisos skydo, užtikrindami tinkamą poliškumą ir pluošto švarą. Patikrinkite, ar host įrenginys sukonfigūruotas priimti 100GBASE-CWDM4 optiką, ir patikrinkite jungties būseną bei diagnostiką per komutatoriaus ar maršruto parinktuvo valdymo sąsają. Jei yra prieinama DDM/DOM informacija, naudokite ją stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir modulio temperatūrą.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC pataisos laidus ir palaikykite švarias pluošto jungtis, kad pasiektumėte nominalų 2000 m atstumą ir patikimą veikimą. Patvirtinkite suderinamumą su pasirinkta komutavimo ar maršruto parinkimo platforma ir įjunkite skaitmeninę diagnostiką host sistemoje, kad būtų palaikomas nuotolinis stebėjimas. Tankiam diegimui užtikrinkite tinkamą prievadų aušinimą ir laikykitės gamintojo nurodymų dėl karšto įdėjimo.
