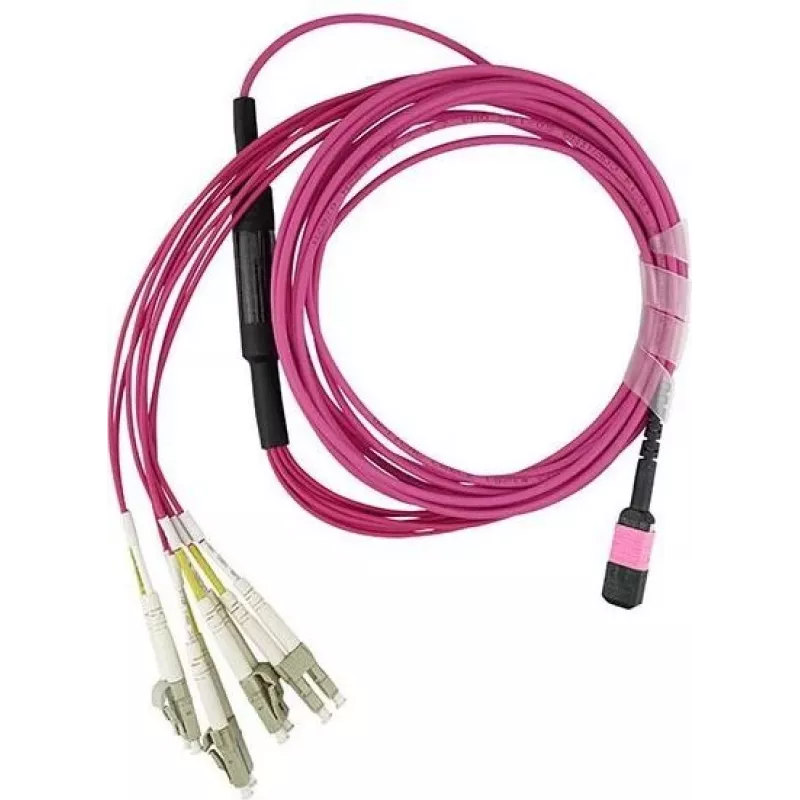

BlueOptics MPO/UPC į 4×Duplex LC/UPC OM4 daugiarežimis atšakinis korekcinis kabelis 3,0 m, 50/125 µm, LSZH purpurinis, MPO be kaiščių, 8 gijos (MCA7J70-C003-BO)

BlueOptics MPO/UPC į 4×Duplex LC/UPC OM4 daugiarežimis atšakinis korekcinis kabelis, 3,0 m, yra gamykloje užbaigta daugiarežimės skaidulos sąranka, sukurta didelio tankio magistraliniams ir lygiagretiesiems optiniams ryšiams. Kabelis naudoja OM4 50/125 µm daugiarežimę skaidulą su 3,0 m LSZH purpuriniu apvalkalu ir suteikia aštuonias gijas per MPO/UPC jungtį (be kaiščių) viename gale ir keturias dvipusias LC/UPC užbaigas kitame. Komplekte pateikiamas matavimų protokolas, kuriame dokumentuojami įterpimo nuostoliai ir vientisumas, todėl jį galima lengvai integruoti į duomenų centrų ir įmonių tinklo aplinkas.

Privalumai

Šis atšakinis korekcinis kabelis siūlo kompaktišką, iš anksto užbaigtą sprendimą, sumažinantį lauko užbaigimo ir sujungimo laiką. OM4 50/125 µm skaidula palaiko didesnį modalinį pralaidumą didesnėms duomenų perdavimo spartoms daugiarežimiuose ryšiuose, o LSZH apvalkalas gaisro atveju išskiria mažiau dūmų ir toksiškų dujų. MPO į 4×dvipusę LC konfigūracija supaprastina lygiagrečiosios optikos ir didelio tankio komutacinių skydelių diegimą, o pateikiamas matavimų protokolas užtikrina optinių charakteristikų atsekamumą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite kabelį, prijungdami MPO/UPC galą prie MPO prievado kasetėje, modulyje arba magistralėje, užtikrindami teisingą orientaciją ir suderinimą su kreiptuvu. Nutieskite atšakos galus iki norimų LC prievadų ir kiekvieną dvipusę LC/UPC jungtį įkiškite į atitinkamą komutacinį skydelį arba siųstuvo-imtuvo sąsają. Venkite staigių lenkimų ar suspaudimo ir pritvirtinkite kabelį tinkamomis kabelių valdymo priemonėmis, kad išlaikytumėte minimalų lenkimo spindulį ir optines charakteristikas. Po įdiegimo vadovaukitės pateiktu matavimų protokolu, kad patikrintumėte įterpimo nuostolius.

Rekomendacijos

Naudokite suderinamas MPO kasetes arba adapterius ir įsitikinkite, kad įrangos MPO sąsaja priima jungtį be kaiščių. Išlaikykite rekomenduojamą lenkimo spindulį 3,0 mm daugiarežimiam kabeliui ir laikykite dulkių gaubtelius ant jungčių iki galutinio prijungimo. Lygiagrečiajai optikai suderinkite skaidulų poliškumą ir linijų paskirstymą pagal įrangos dokumentaciją.
