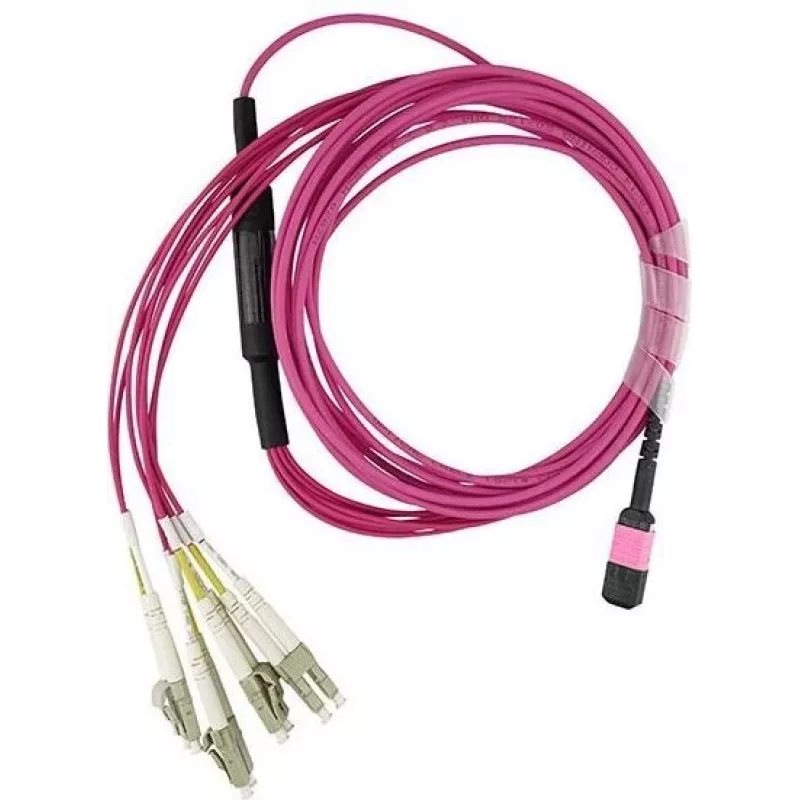

BlueOptics MPO/UPC į 4×Duplex LC/UPC atšakos pataisų kabelis 7,5 m, daugiamodis OM4 G50/125µm, 3,0 mm LSZH, 8 gyslos, MPO be kaiščių, purpurinis

BlueOptics MPO/UPC į 4×Duplex LC/UPC atšakos pataisų kabelis, 7,5 m, yra daugiamodis OM4 (50/125 µm) šviesolaidinis mazgas, sukurtas didelio tankio jungiamumui ir lygiagrečios optikos programoms. Kabelis viename gale turi 8 gyslų MPO jungtį (be kaiščių), o kitame – keturias dvipuses LC/UPC galines jungtis, įtaisytas lankstaus 3,0 mm LSZH apvalkalo, purpurinės spalvos. Pristatomas su matavimo protokolu, šis atšakos kabelis palaiko magistralinį ryšį ir trumpojo nuotolio lygiagrečias jungtis, tokias kaip 40G ir 100G diegimas duomenų centrų aplinkoje.

Privalumai

Šis kabelis užtikrina kompaktišką lygiagretųjį jungiamumą, kuris supaprastina perėjimą tarp MPO pagrindu veikiančių magistralinių linijų ir LC jungtimis aprūpintos įrangos. OM4 daugiamodis šviesolaidis užtikrina didesnį pralaidumą ir mažesnę modų sklaidą, palyginti su žemesnės klasės daugiamodžiais tipais, leidžiant pasiekti didesnius bendruosius duomenų perdavimo greičius trumpais atstumais. LSZH apvalkalas sumažina dūmų ir toksinių emisijų riziką uždarose instaliacijose, o purpurinė spalva padeda greitai vizualiai atpažinti OM4 daugiamodes linijas. Pateikti matavimo dokumentai patvirtina įterptinius nuostolius, užtikrinant patikimą diegimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite MPO galą į MPO magistralę arba kasetės ar pataisų skydelio MPO prievadą, užtikrindami tinkamą poliškumą ir sulygiavimą be kaiščių MPO variantui. Prijunkite keturias dvipuses LC/UPC poras prie tikslinių siųstuvų-imtuvų, pataisų skydelių ar įrangos prievadų, patikrindami, ar siuntimo ir priėmimo linijos atitinka numatytą atvaizdavimą. Nutieskite 3,0 mm LSZH kabelį vengdami staigių lenkimų ir mechaninio įtempimo; laikykitės įrangos gamintojo rekomenduojamo minimalaus lenkimo spindulio. Naudokite pateiktą matavimo protokolą, kad po įdiegimo patvirtintumėte įterptinius nuostolius ir vientisumą.

Rekomendacijos

Prieš diegdami patvirtinkite MPO poliškumą (A/B arba raktas aukštyn/raktas žemyn), reikalingą jūsų lygiagrečios optikos įrangai, ir pažymėkite abu galus būsimai priežiūrai. Laikykite jungčių galinius paviršius švarius ir tikrinkite šviesolaidiniu mikroskopu; jei aptinkama užteršimo, naudokite tinkamus valymo įrankius. Siekiant geriausio veikimo, venkite aštrių lenkimų ir pritvirtinkite kabelį, kad išvengtumėte judėjimo, galinčio įtempti galines jungtis.
