BlueOptics MPO–4xDuplex LC multimodinis paskirstymo sujungimo kabelis MCA7J60-C010, 10 m, OM4 G50/125µm, 3,0 mm LSZH, 8 gyslų, MPO (be kaiščių) į 4× dvipusius LC/UPC

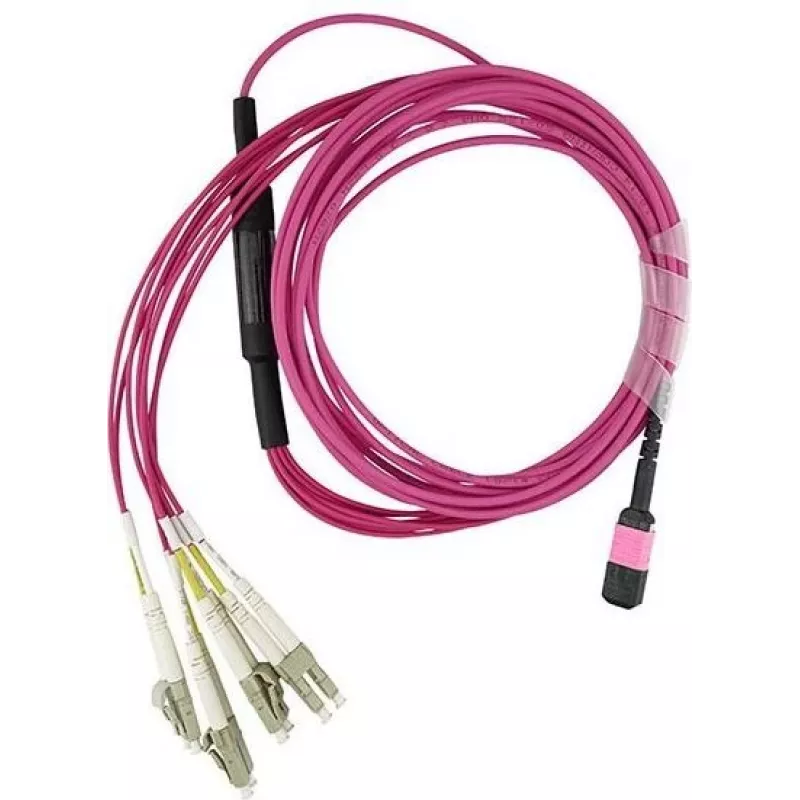

BlueOptics MPO–4xDuplex LC multimodinis paskirstymo sujungimo kabelis MCA7J60-C010 yra gamykloje užbaigtas skaidulinis mazgas, sukurtas lygiagrečių optinių jungčių ir didelio tankio magistraliniam sujungimui duomenų centruose bei įmonių tinkluose. Viename kabelio gale yra MPO (be kaiščių) jungtis, o kitame – keturios dvipusės LC/UPC jungtys, naudojant OM4 multimodinį pluoštą (50/125 µm) per aštuonias gyslas. 10 m ilgio ir 3,0 mm LSZH apvalkalas purpurinės spalvos užtikrina aiškų identifikavimą ir sumažintą dūmų išsiskyrimą gaisro atveju. Mazgas tiekiamas su matavimo protokolu, dokumentuojančiu optinį veikimą.

Privalumai

Šis multimodinis paskirstymo kabelis suteikia kompaktišką, iš anksto užbaigtą sprendimą, skirtą MPO magistralinių linijų prijungimui prie kelių LC prievadų be montavimo vietoje. OM4 pluoštas užtikrina geresnį pralaidumą ir sumažintą modų sklaidą trumpojo nuotolio lygiagrečioms programoms. LSZH apvalkalo medžiaga sumažina toksiškų dujų ir dūmų kiekį uždarose erdvėse, o 3,0 mm skersmuo subalansuoja lankstumą ir mechaninę apsaugą. MPO jungtis be kaiščių sumažina kaiščių pažeidimo riziką tvarkant ir supaprastina sujungimą su MPO adapteriais, pritaikytais bekaištėms jungtims.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Nutieskite kabelį tinkamais kabelių valdymo takais, vengdami aštrių lenkimų ir suspaudimo. Prijunkite MPO (be kaiščių) galą prie suderinamos MPO magistralės arba kasetės, priimančios bekaištes jungtis, užtikrindami teisingą orientaciją ir tvirtą įstatymą. Įkiškite keturias dvipuses LC/UPC jungtis į paskirties LC prievadus arba pataisymo skydelio adapterius. Patikrinkite jungtis naudodami pateiktą matavimo protokolą arba atlikite papildomą testavimą su savo optine testavimo įranga, kad patvirtintumėte įterpimo nuostolius ir kanalo tęstinumą.

Rekomendacijos

Išlaikykite gamintojo nurodytą minimalų lenkimo spindulį (paprastai kelis kartus didesnį už kabelio skersmenį) ir laikykite dulkių gaubtelius ant nenaudojamų jungčių. Prieš sujungimą naudokite MPO valymo įrankius ir LC jungčių valiklius, kad užtikrintumėte mažus nuostolius. Automatizuotoms ar didelės spartos lygiagrečioms optinėms sistemoms vadovaukitės įrangos tiekėjo nurodymais dėl pluošto poliškumo ir juostelių išdėstymo, kad užtikrintumėte teisingą kanalo sulygiavimą.
