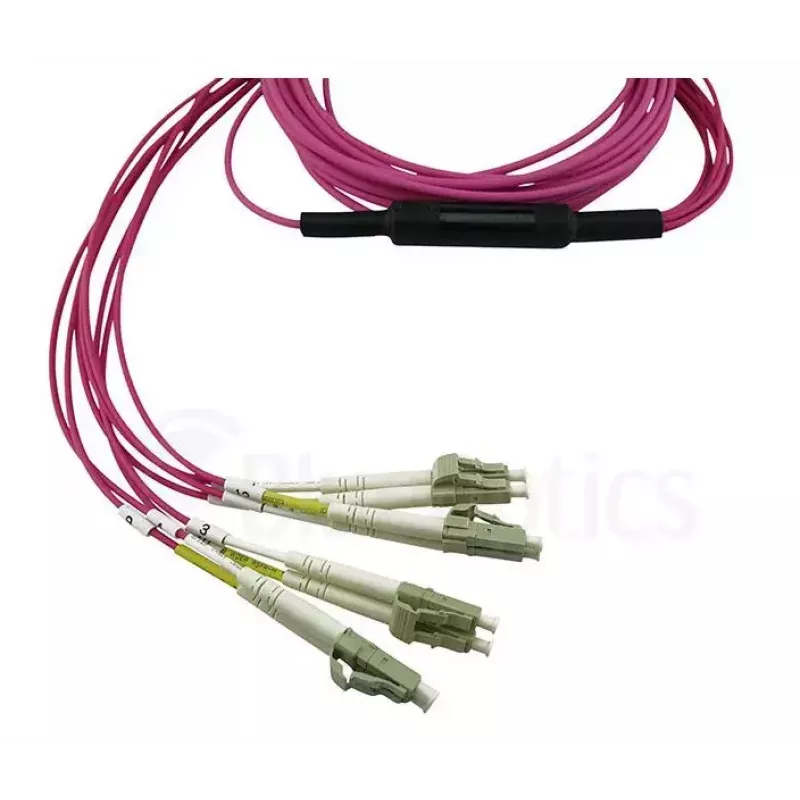

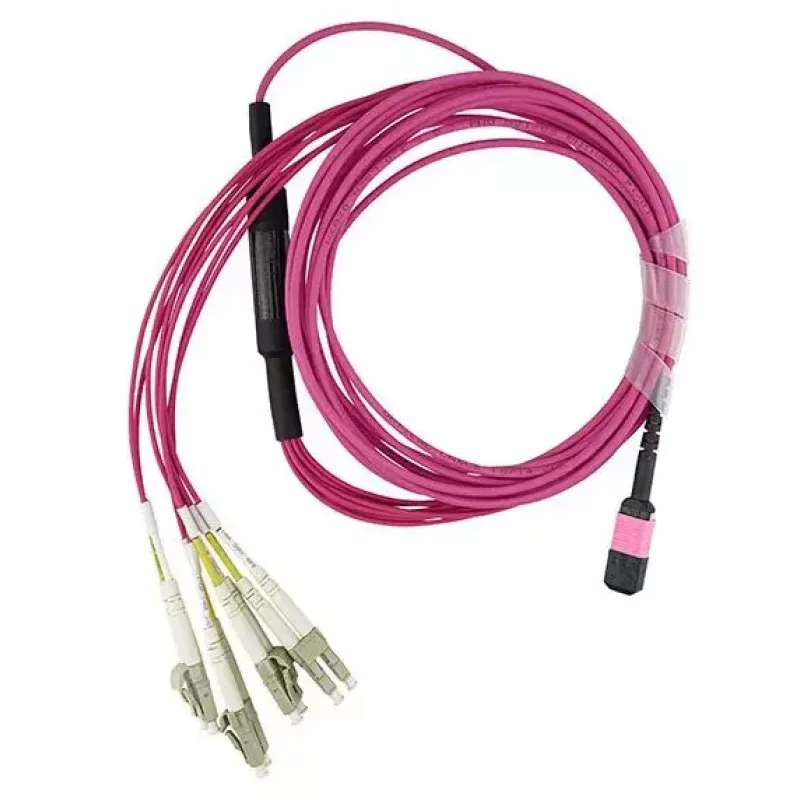

BlueOptics K2Q47A-BO InfiniBand šviesolaidinis kabelis 15 m MPO 4x LC

BlueOptics K2Q47A-BO InfiniBand šviesolaidinis kabelis 15 m MPO 4x LC yra kelių skaidulų mazgas, sukurtas didelės spartos dvipusio ryšio duomenų linijoms serverių patalpose ir duomenų centruose. Jame naudojama OM4 daugiamodė skaidula su 50 µm šerdies skersmeniu, o pasiekiamumas tarp MPO ir keturių LC galų yra 15 metrų. Kabelis palaiko tankias jungtis, kai MPO magistralės paverčiamos į kelis LC prievadus, skirtus komutatorių, saugyklų ar skaičiavimo įrenginių sujungimams.

Privalumai

Šis 15 m OM4 kabelis pasižymi mažais įterptiniais nuostoliais ir dideliu pralaidumu trumpojo nuotolio, didelės spartos linijoms. MPO į 4x LC išskaidymo konstrukcija supaprastina jungtis tarp didelio tankio paskirstymo skydų ir atskirų siųstuvų-imtuvų. Daugiamodės OM4 skaidulos naudojimas pagerina modų pralaidumą ir palaiko įprastus InfiniBand bei Ethernet daugiamodžių siųstuvų-imtuvų modulius. Konstrukcija siekiama užtikrinti pastovų veikimą ir patikimą dvipusį ryšį montuojant stelažuose ir duomenų centruose.

Tinka

• MPO magistralinių linijų prijungimui prie atskirų LC prievadų komutatoriuose ar siųstuvuose-imtuvuose
• Didelio tankio paskirstymo skydams ir išskaidymo kabeliams duomenų centruose
• InfiniBand linijoms ir trumpojo nuotolio daugiamodėms Ethernet jungtims
• Serverių, saugyklų ir komutatorių sujungimams, kuriems reikia kelių skaidulų išskaidymų

Pagrindinės specifikacijos

• Skaidulos tipas: OM4 daugiamodė skaidula
• Šerdies skersmuo: 50 µm
• Jungtis A: MPO (daugiaskaidulė stūmimo tipo)
• Jungtis B: 4 × LC dvipusė
• Kabelio ilgis: 15 metrų
• Perdavimo režimas: dvipusis

Kaip naudoti

Nutieskite kabelį per kabelių tvarkymo takus, vengdami staigių lenkimų, ir pritvirtinkite tinkamais raiščiais ar spaustukais. Prijunkite MPO galą prie MPO magistralės arba MPO prievado skydelyje ar siųstuvo-imtuvo modulyje, o kiekvieną LC jungtį įkiškite į atitinkamus LC lizdus komutatoriuose, siųstuvuose-imtuvuose ar paskirstymo skyduose. Prieš sujungdami įsitikinkite, kad jungčių galiniai paviršiai yra švarūs, kad išlaikytumėte mažus nuostolius ir išvengtumėte siųstuvų-imtuvų pažeidimų. Po įrengimo patikrinkite linijos būseną ir signalo vientisumą naudodami tinkamą bandymo įrangą arba prijungtų įrenginių diagnostiką.

Rekomendacijos

Išlaikykite lenkimo spindulį, bent dešimt kartų didesnį už išorinį kabelio skersmenį, prieš kiekvieną prijungimą nuvalykite skaidulų galinius paviršius, o nenaudojamas jungtis laikykite su apsauginiais dangteliais. Siekiant geriausio veikimo duomenų centrų aplinkoje, OM4 daugiamodžius kabelius derinkite su suderinamais daugiamodžiais siųstuvais-imtuvais ir struktūrinio kabeliavimo komponentais, pritaikytais numatytoms duomenų perdavimo spartoms.
