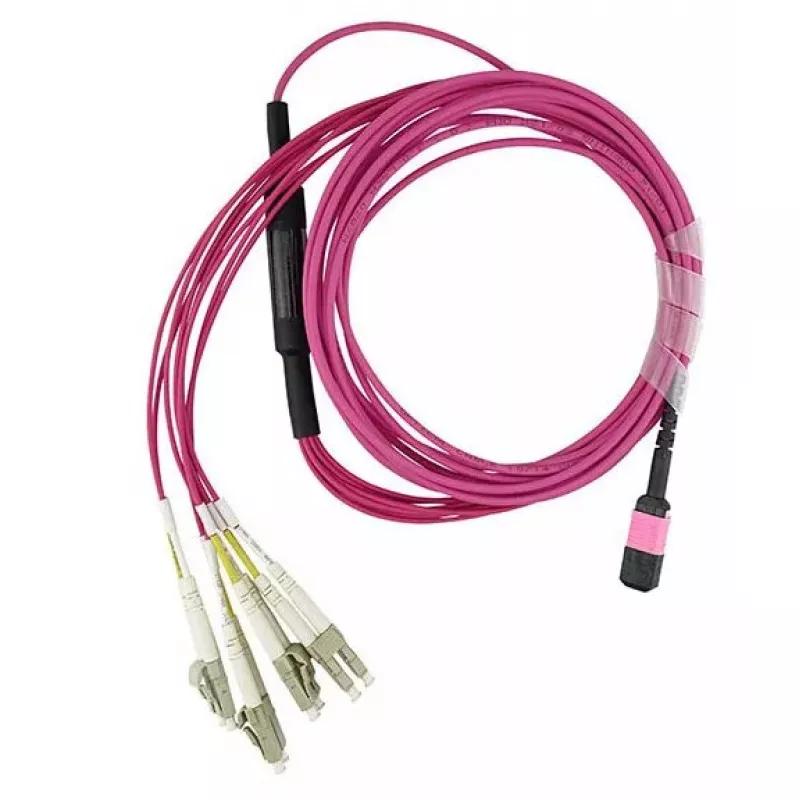

BlueOptics K2Q46A-BO InfiniBand šviesolaidinis kabelis 5m MPO 4x LC Duplex

„BlueOptics K2Q46A-BO“ InfiniBand šviesolaidinis kabelis 5m MPO 4x LC Duplex yra daugiamodis magistralinis kabelis, sukurtas didelio tankio, didelės spartos sujungimams duomenų centrų ir įmonių tinklų aplinkose. Viename gale jis turi MPO jungtį, o kitame – keturias LC dvipusio ryšio terminuotes, kad palaikytų lygiagrečią optiką ir kanalų išskaidymą InfiniBand jungtims. 5 metrų ilgis užtikrina lankstų maršrutizavimą tarp stelažų, jungiklių ir siųstuvų-imtuvų, išlaikant signalo vientisumą trumpojo nuotolio, didelio pralaidumo jungtims.

Privalumai

Šis kabelis palaiko lygiagrečios optikos topologijas per MPO į 4x LC dvipusio ryšio išskaidymą, leidžiantį lengvai pereiti prie InfiniBand ir kitų didelės spartos sujungimo standartų. Jis optimizuotas trumpojo nuotolio daugiamodžiam perdavimui, pasižymi mažais įterpimo nuostoliais ir pastoviu našumu keliuose kanaluose. Kištukinė (male) į kištukinę (male) jungčių konfigūracija supaprastina diegimą tarp suderinamų siųstuvų-imtuvų ir paskirstymo skydų, o 5 m ilgis suderina pasiekiamumą su patogiu kabelių valdymu serverių patalpose ir telekomunikacijų spintose.

Pagrindinės specifikacijos

• Kabelio tipas: daugiamodis šviesolaidinis magistralinis kabelis su MPO į 4×LC dvipusio ryšio išskaidymu
• Ilgis: 5 metrai
• Jungčių konfigūracija: MPO (kištukinė, male) į 4× LC dvipusio ryšio (kištukinė/kištukinė išskaidymas)
• Paskirtis: trumpojo nuotolio, didelio pralaidumo InfiniBand ir lygiagrečios optikos jungtys
• Tipinis perdavimas: daugiamodžiai lygiagretūs kanalai, tinkami QSFP/InfiniBand siųstuvams-imtuvams
• Konstrukcija: tankiai buferizuoti daugiamodžiai pluoštai kompaktiškame magistraliniame mazge

Kaip naudoti

Nutieskite kabelį vengdami staigių lenkimų ir elektromagnetinių trukdžių šaltinių, pritvirtinkite jį kabelių valdymo loviuose ar organizatoriuose. Įkiškite MPO jungtį į suderinamą MPO siųstuvo-imtuvo arba skydo prievadą, kol užsifiksuos skląstis, tada prijunkite kiekvieną LC dvipusio ryšio porą prie atitinkamų LC prievadų tiksliniame įrenginyje arba paskirstymo skyde. Patikrinkite kanalų atvaizdavimą ir poliškumą pagal siųstuvo-imtuvo gamintojo nurodymus ir po diegimo atlikite optinį testą arba ryšio patikrą, kad patvirtintumėte signalo tęstinumą ir priimtinus nuostolių lygius.

Rekomendacijos

Laikykite ir imkite kabelį už jungčių korpusų; ant nenaudojamų jungčių palikite apsauginius dulkių gaubtelius. Laikykitės daugiamodžiams pluoštams rekomenduojamų lenkimo spindulių, kad išvengtumėte padidėjusio slopinimo. Prieš sujungdami naudokite tinkamus MPO ir LC galinių paviršių valymo įrankius, kad užtikrintumėte patikimą veikimą. Kritinėms jungtims po diegimo patikrinkite kanalų priskyrimą ir išmatuokite optinius nuostolius kalibruotais prietaisais.
