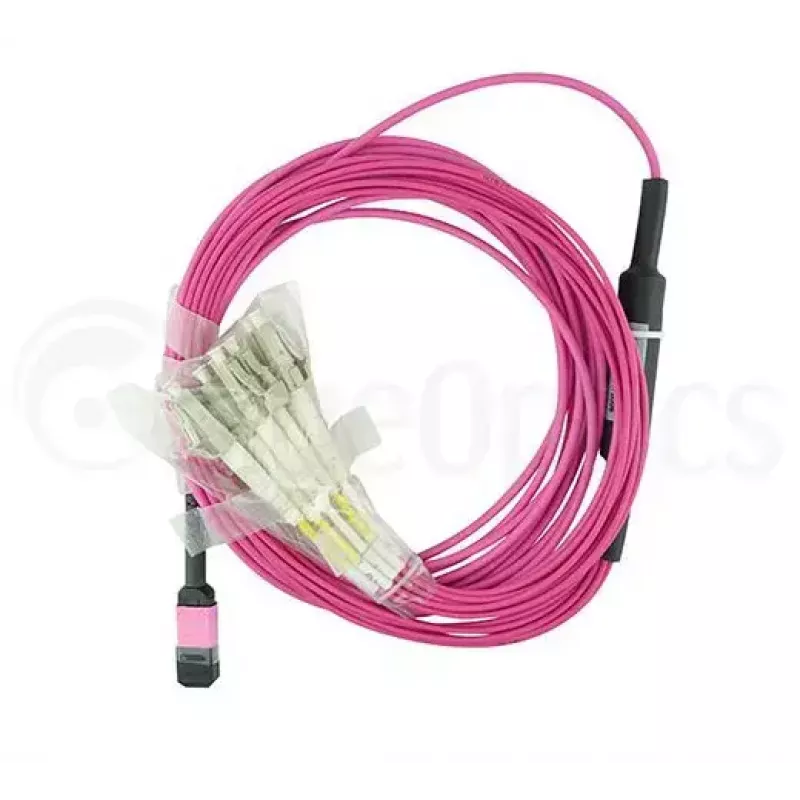

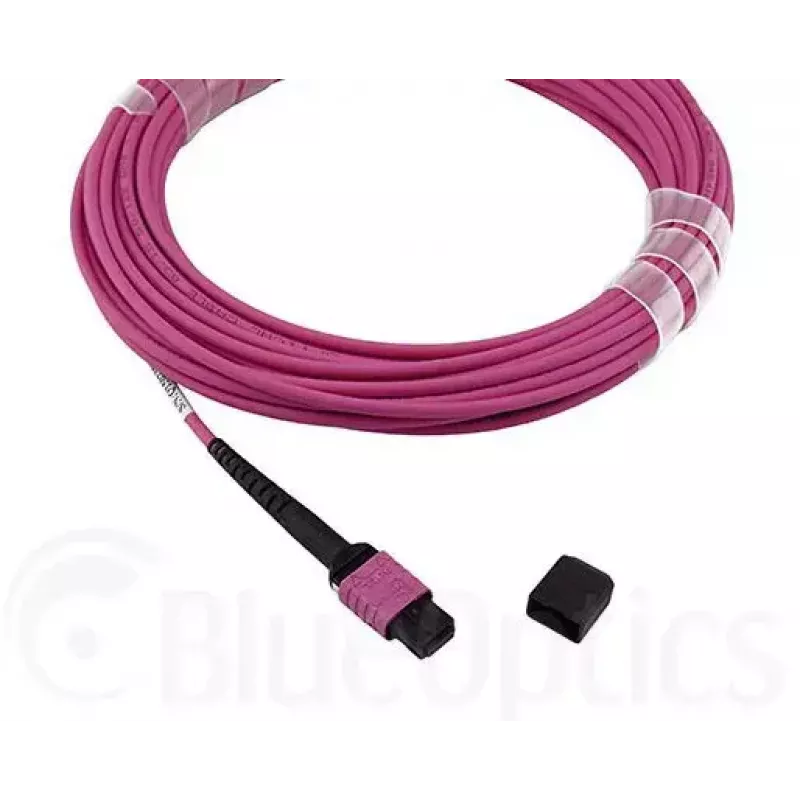

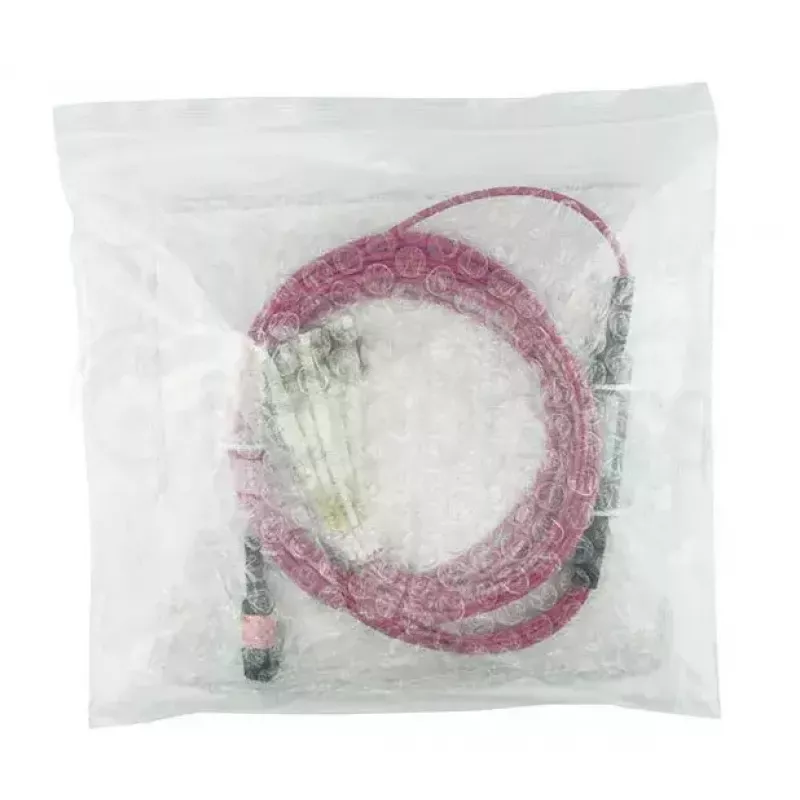

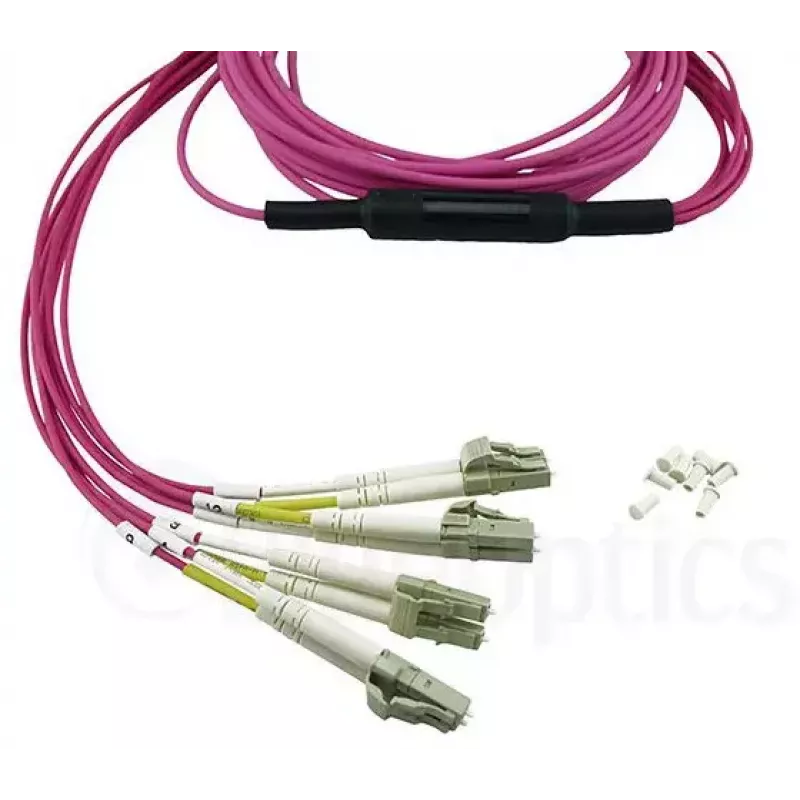

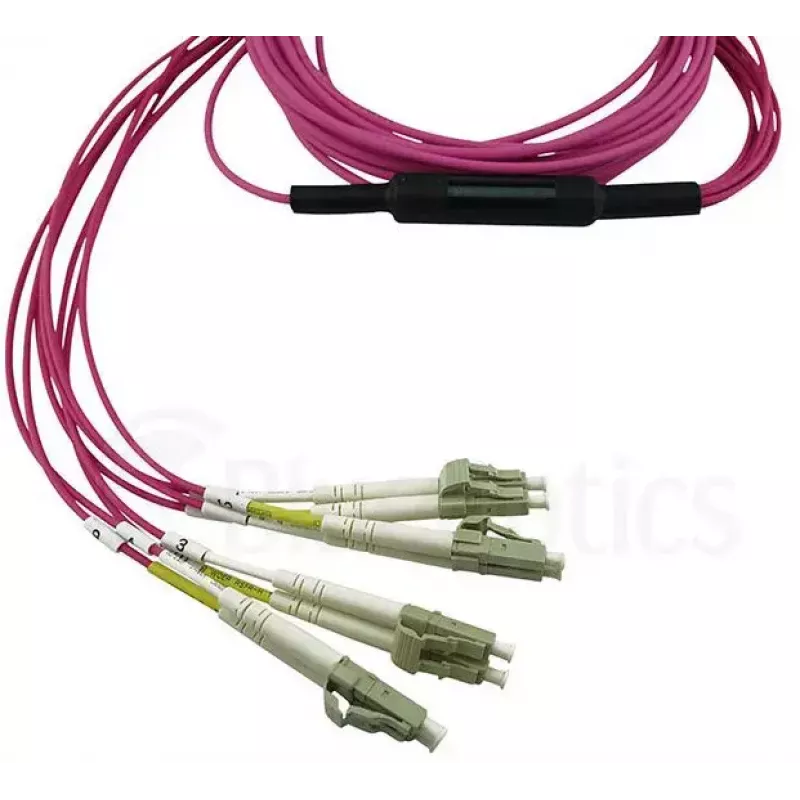

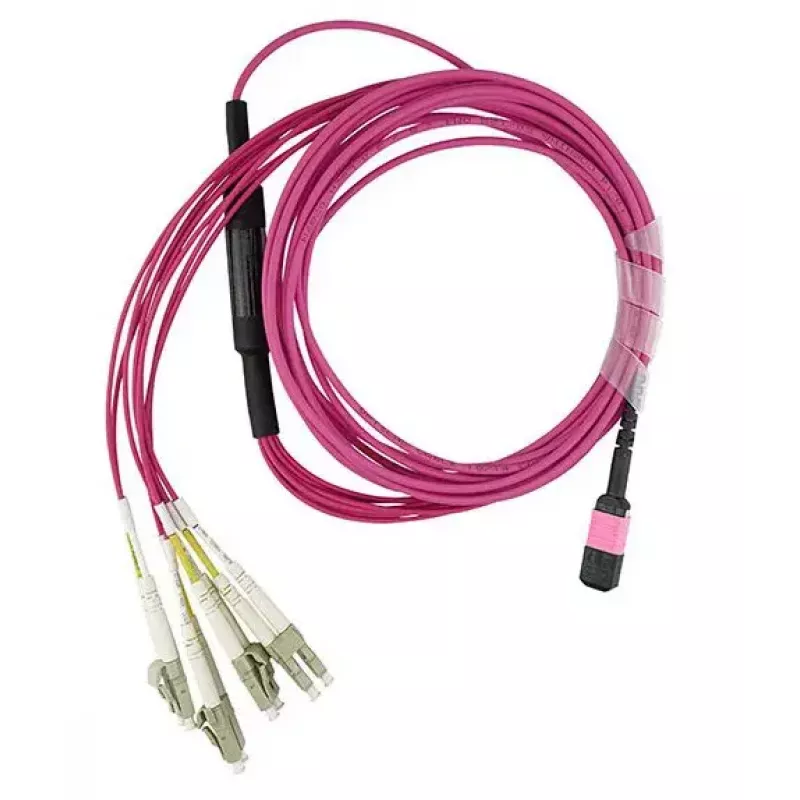

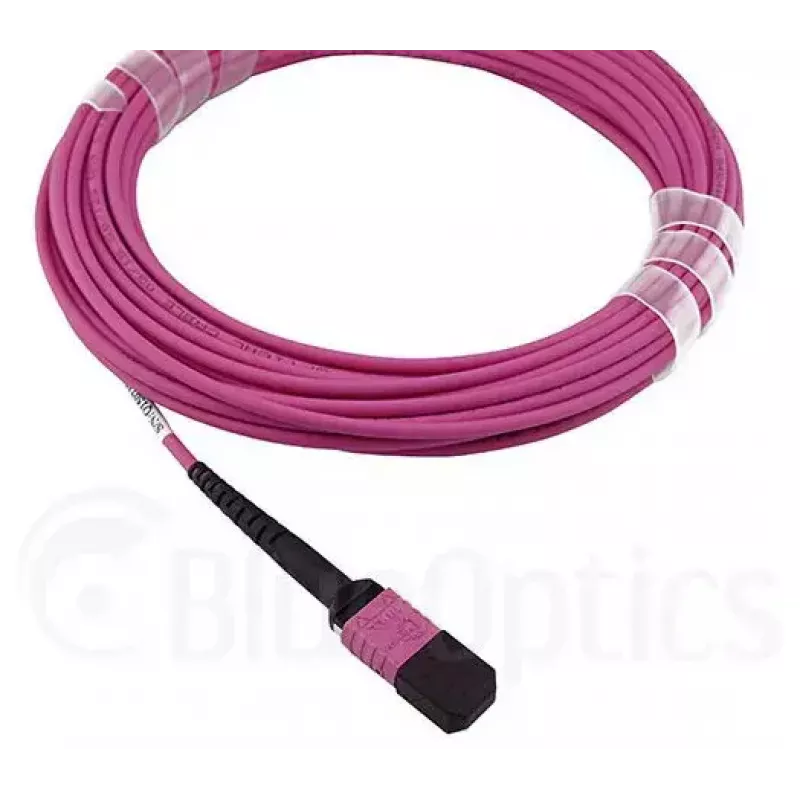

BlueOptics HH5CP InfiniBand / šviesolaidinis kabelis 3 m MPO–4× LC

BlueOptics HH5CP InfiniBand / šviesolaidinis kabelis 3 m MPO–4× LC – tai 3 metrų ilgio daugiamodis OM4 kabelis, skirtas didelio tankio jungtims duomenų centrų ir tinklinėje aplinkoje. Viename gale naudojama MPO daugiaskaidulė jungtis, o kitame – keturios LC jungtys, taip užtikrinant lygiagrečius pilno dvipusio ryšio kanalus ir kelių kanalų agregavimą viename magistraliniame kabe. Kabelis palaiko didelės spartos duomenų perdavimą ir tinka trumpiems bei vidutinio nuotolio ryšiams, kai reikalingas mažas slopinimas ir pastovus modalinis dažnių juostos plotis.

Privalumai

Šis OM4 šviesolaidinis kabelis užtikrina geresnį pralaidumą ir mažesnį slopinimą, palyginti su žemesnės klasės daugiamodėmis skaidulomis, todėl pasiekiama didesnė duomenų perdavimo sparta ir patikimesnis signalo vientisumas. MPO–4× LC konfigūracija supaprastina diegimą tarp magistralinių ir šakotuvų jungiklių, siųstuvų-imtuvų bei paskirstymo skydų, keičiant daugiaskaidulę magistralę į atskirus LC dvipusius galus. 3 m ilgis suteikia lankstumo jungiant stelažus ar įrangą su paskirstymo skydais, išlaikant nuspėjamas optines charakteristikas.

Kam tinka

• Duomenų centrų jungtims ir jungtims nuo stelažo viršaus iki agregavimo nuorodų
• InfiniBand klasteriams ir didelio našumo skaičiavimo kabelių sistemoms
• Jungtims tarp MPO magistralių ir LC pagrindo siųstuvų-imtuvų ar paskirstymo skydų
• Trumpiems ir vidutinio nuotolio daugiamodžiams tinklams, kuriems reikalingas OM4 našumas

Pagrindinės specifikacijos

• Skaidulos tipas: OM4 daugiamodė
• Šerdies / apvalkalo skersmuo: 125 µm
• Jungtys: MPO (daugiaskaidulė) į 4 × LC dvipusis
• Ilgis: 3 m
• Kanalo tipas: pilnas dvipusis
• Pritaikymas: didelės spartos duomenų perdavimas, lygiagreti optika

Naudojimo instrukcija

Prijunkite MPO galą į atitinkamą MPO magistralę ar kasetę, o keturias LC jungtis – į LC prievadus jungikliuose, siųstuvuose-imtuvuose ar paskirstymo skyduose. Prieš sujungdami įsitikinkite, kad jungčių galiniai paviršiai yra švarūs, kad išvengtumėte įterpimo nuostolių ir galimų pažeidimų; naudokite tinkamus šviesolaidinių jungčių valymo įrankius. Nutieskite kabelį pagal esamus kabelių valdymo takus, venkite aštrių lenkimų ir fizinio krūvio, o tvirtinimui naudokite lipnias juosteles ar kabelių sąvaras, laikydamiesi stelažų ir spintų standartų.

Rekomendacijos

Norint užtikrinti geriausią veikimą, patikrinkite, ar prijungti siųstuvai-imtuvai ir įranga palaiko OM4 daugiamodę skaidulą ir lygiagrečią optiką. Laikykitės gamintojo nurodytų lenkimo spindulių ribų, apsaugokite jungčių galinius paviršius nuo dulkių ir venkite pakartotino sujungimo ciklų, viršijančių įrangos rekomendacijas, kad išlaikytumėte mažus įterpimo ir grįžtamojo signalo nuostolius.
