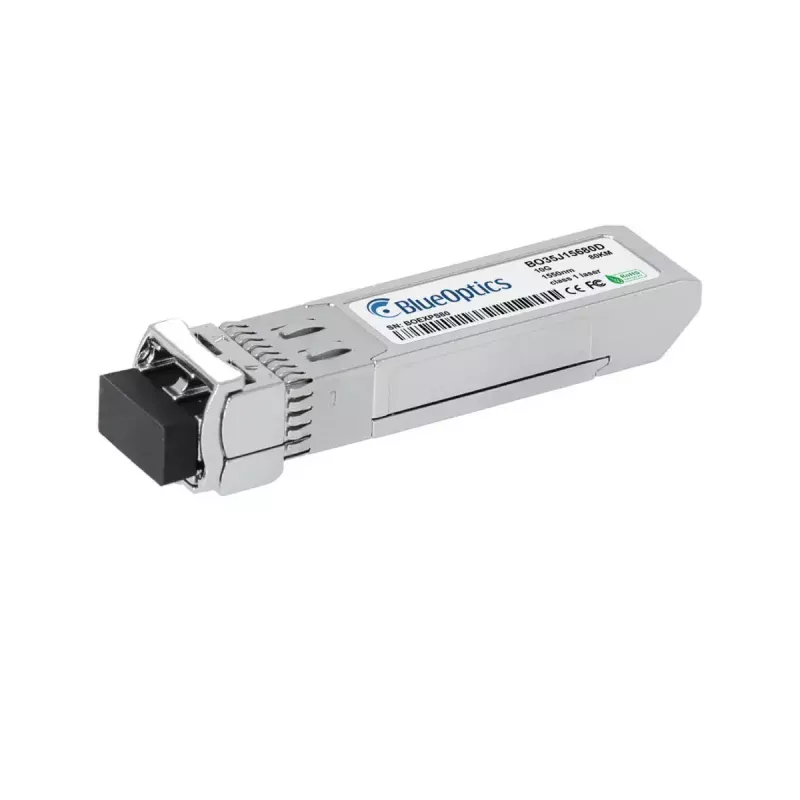

BlueOptics H-ZR-SFP+-BO tinklo siųstuvo-imtuvo modulis šviesolaidinis 10000 Mbit/s SFP+

„BlueOptics H-ZR-SFP+-BO“ yra šviesolaidinis tinklo siųstuvo-imtuvo modulis, skirtas 10 Gbit/s jungtims, naudojant SFP+ sąsają. Jis palaiko vienmodžio šviesolaidžio jungtis su LC dvipusėmis jungtimis ir yra skirtas didelės spartos optiniam perdavimui dideliais atstumais. Modulis atitinka CE, RoHS ir FCC standartus ir sveria apytiksliai 20 g, todėl tinkamas montuoti į stelažinę tinklo įrangą, kur reikalinga kompaktiška, karštojo keitimo optika.

Privalumai

Siųstuvas-imtuvas palaiko 10GBASE-ZR klasės optines jungtis su 1550 nm siuntimo ir priėmimo bangos ilgiais ir atitinka MSA SFP+ mechanines bei elektrines specifikacijas, užtikrinančias platų suderinamumą. Jis siūlo kompaktišką, mažo svorio sprendimą, skirtą Ethernet, „Fibre Channel over Ethernet“ arba SDH/SONET jungtims pratęsti iki tolimojo pasiekiamumo atstumų. Sukurtas pagal pramonės testavimo ir kokybės praktikas, modulis tinka keitimui arba sertifikuotų SFP+ prievadų išplėtimui, taip pat siūlo skaitmeninę diagnostiką, jei palaiko priimančioji įranga.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite siųstuvą-imtuvą į SFP+ prievadą suderinamame komutatoriuje, maršrutizatoriuje ar duomenų saugojimo įrenginyje, kai sistema įjungta, laikydamiesi priimančiosios įrangos gamintojo karštojo prijungimo gairių. Prijunkite vienmodžio šviesolaidžio LC dvipusį komutacinį kabelį su teisinga poliškumo tvarka prie modulio prievadų. Patikrinkite ryšio būseną ir greitį priimančiajame įrenginyje ir įjunkite visus reikiamus sąsajos parametrus, pvz., greitį ar protokolą. Jei priimančioji įranga palaiko skaitmeninės diagnostikos stebėjimą (DDM/DOM), įjunkite ir patikrinkite diagnostikos parametrus: maitinimo įtampą, lazerio poslinkio srovę, išėjimo galią, priimamą galią ir temperatūrą, kad patvirtintumėte teisingą veikimą.

Rekomendacijos

Naudokite vienmodžius LC dvipusius pataisos laidus ir laikykitės gamintojo nurodymų dėl šviesolaidžio poliškumo bei jungčių švaros. Užtikrinkite, kad priimančiosios įrangos techninė ir programinė įranga palaikytų 10GBASE-ZR klasę bei DDM/DOM, jei ketinate naudoti diagnostikos funkcijas. Ilgalaikiam patikimumui venkite per didelio mechaninio poveikio šviesolaidžio kabeliams ir palaikykite švarią aplinką optinėms jungtims, kad išlaikytumėte optinį našumą.
