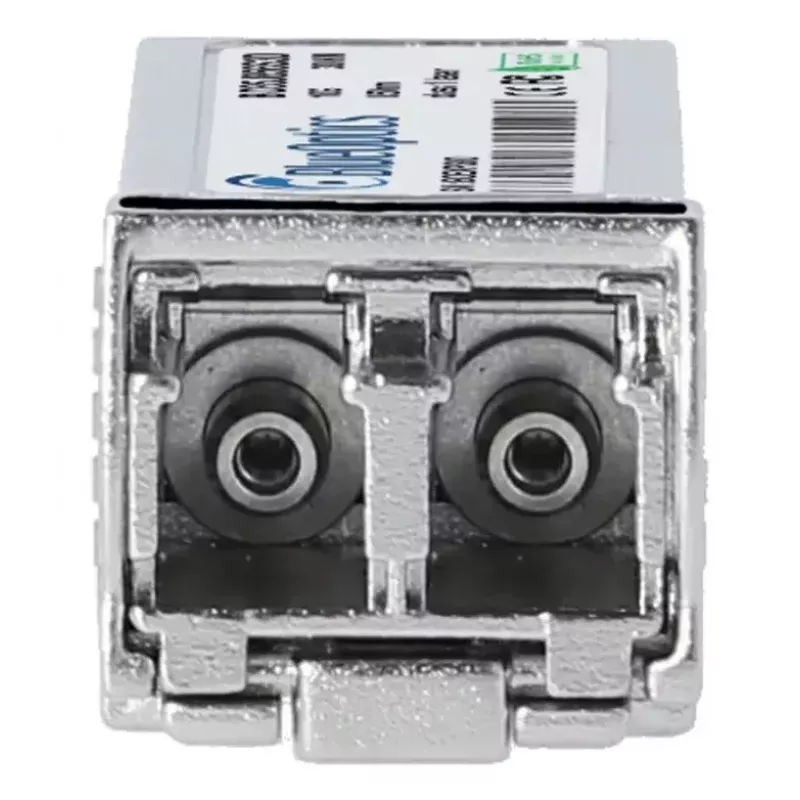

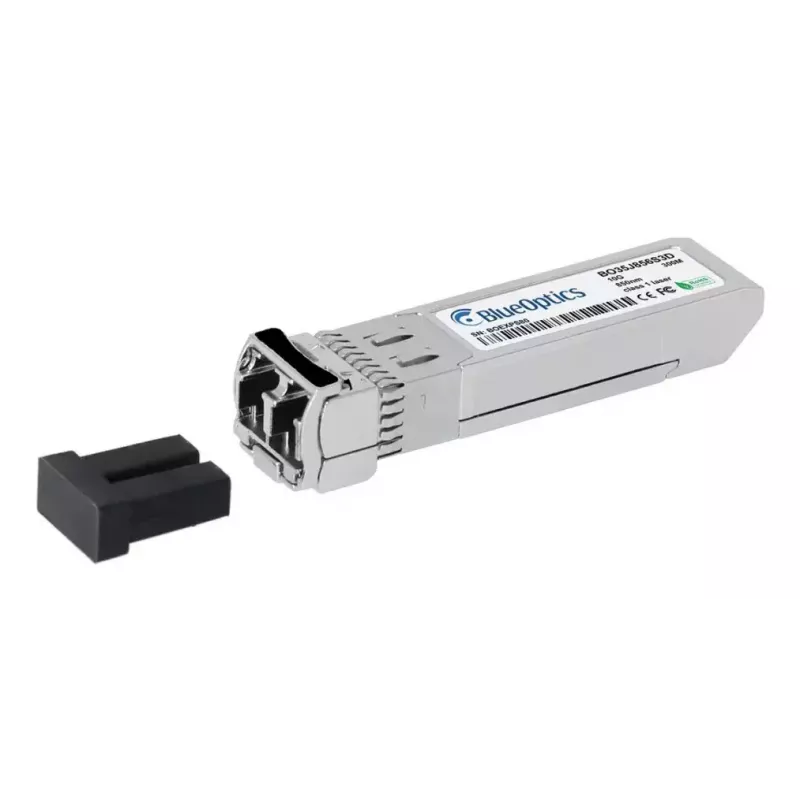

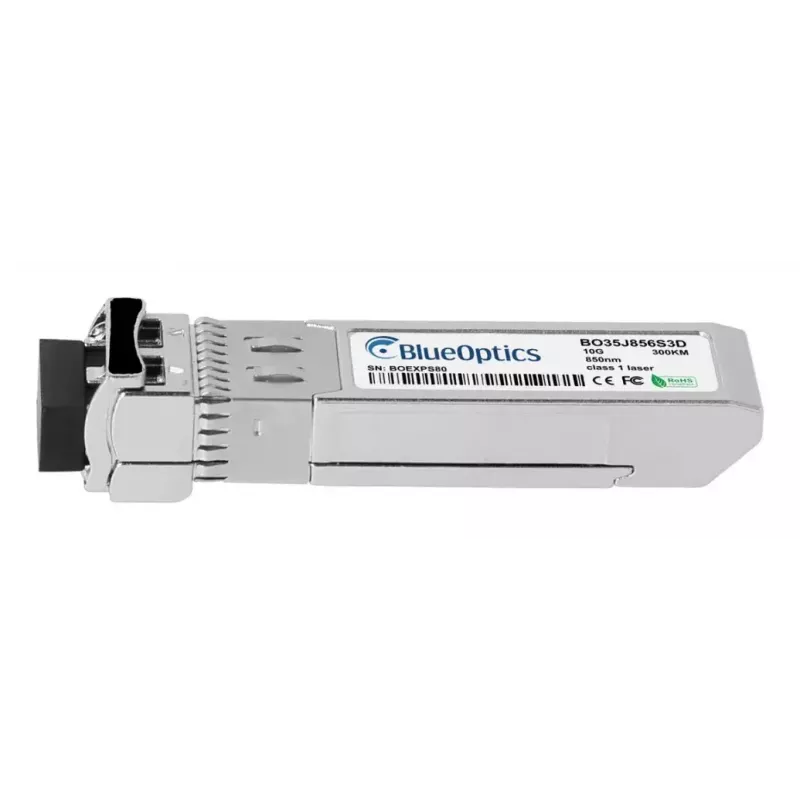

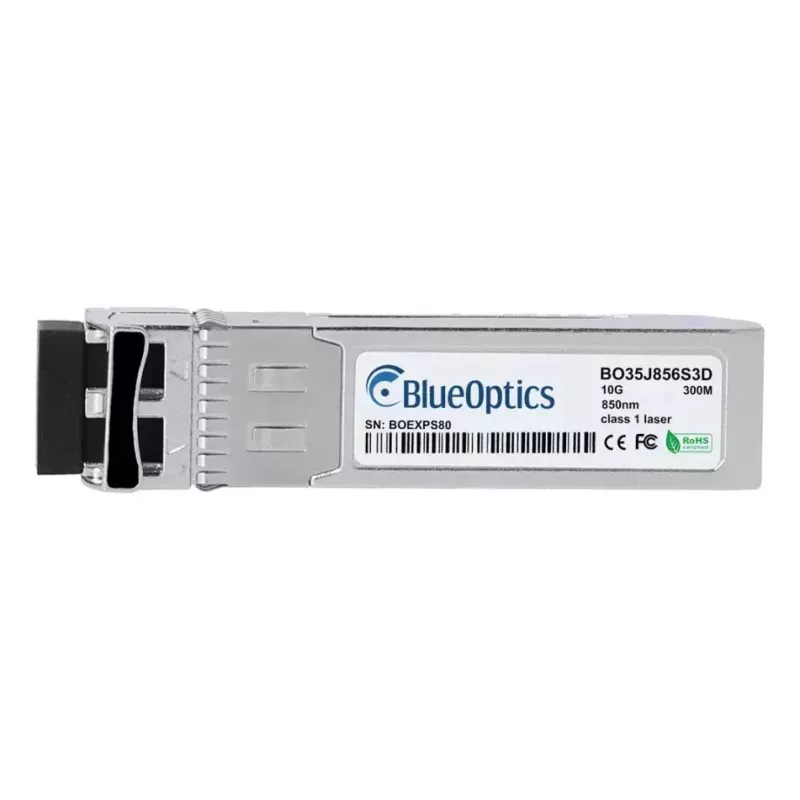

BlueOptics H-SR-SFP+-BO tinklo siųstuvo-imtuvo modulis Šviesolaidinis 10000 Mbit/s SFP+

„BlueOptics H-SR-SFP+-BO“ yra 10G SFP+ šviesolaidinis siųstuvo-imtuvo modulis, sukurtas trumpojo nuotolio daugiamodėms šviesolaidinėms jungtims. Palaikantis maksimalią 10000 Mbit/s duomenų perdavimo spartą ir LC dvipusę jungtį, šis sidabrinio formos faktoriaus modulis įgyvendina 10GBASE-SR funkcionalumą su 850 nm siuntimo ir priėmimo bangos ilgiais. Jis yra kompaktiškas ir lengvas (apie 20 g) ir atitinka CE, RoHS bei FCC standartus. Modulis turi skaitmeninio diagnostikos stebėjimo (DDM/DOM) galimybę, leidžiančią realiuoju laiku pranešti apie maitinimo įtampą, lazerio srovę, optinę galią ir temperatūrą, kai tai palaiko priimančioji įranga.

Privalumai

Siųstuvas-imtuvas atitinka MSA (Daugiašalių tiekėjų susitarimas) mechanines ir elektrines specifikacijas, užtikrinant suderinamumą su įprasta tinklo įranga, priimančia SFP+ modulius. Pagamintas iš atrinktų komponentų, tokių kaip kokybiški lazeriai ir integriniai grandynai, modulis yra suprojektuotas ilgesniam eksploatacijos laikotarpiui ir aukštam prieinamumui, su MTBF vertėmis, tinkamomis nepertraukiamam veikimui. Optinės jungtys naudojant šį modulį yra atsparios elektromagnetiniams trukdžiams ir palaiko lygiagrečius siuntimo bei priėmimo kanalus per LC dvipuses jungtis.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite „BlueOptics“ SFP+ siųstuvą-imtuvą į tuščią SFP+ prievadą jungiklyje, maršrutizatoriuje ar kitame suderinamame įrenginyje, kai priimančioji įranga įjungta, pagal įrangos tiekėjo instrukcijas. Sujunkite daugiamodes LC dvipuses pataisų kabelius tarp suporuotų modulių ar prie pataisų skydelio, užtikrinant tinkamą šviesolaidinių jungčių tvarkymą, kad būtų išvengta užteršimo. Jei priimančioji įranga palaiko DDM/DOM, stebėkite maitinimo įtampą, optinę galią ir temperatūrą per priimančiosios įrangos valdymo sąsają, kad būtų galima stebėti ryšio būklę ir atlikti diagnostiką. Laikykitės įrangos tiekėjo nurodymų dėl karštojo prijungimo ir bet kokių reikalingų programinės įrangos ar suderinamumo nustatymų.

Rekomendacijos

Naudokite gamykloje valytas LC jungtis ir tinkamą daugiamodį pluoštą (rekomenduojama OM3/OM4 optimaliam trumpojo nuotolio 10G našumui). Patikrinkite suderinamumą su priimančiosios įrangos SFP+ priėmimo sąrašu ir įjunkite DDM/DOM priimančiojoje įrangoje, kai reikalinga nuotolinė diagnostika. Venkite pernelyg didelio šviesolaidinių kabelių lenkimo ir atsarginius modulius laikykite antistatinėje pakuotėje.
