BlueOptics CBL-MPO12-4LC-OM4-5M-BO InfiniBand šviesolaidinis kabelis 4x LC MPO 5m

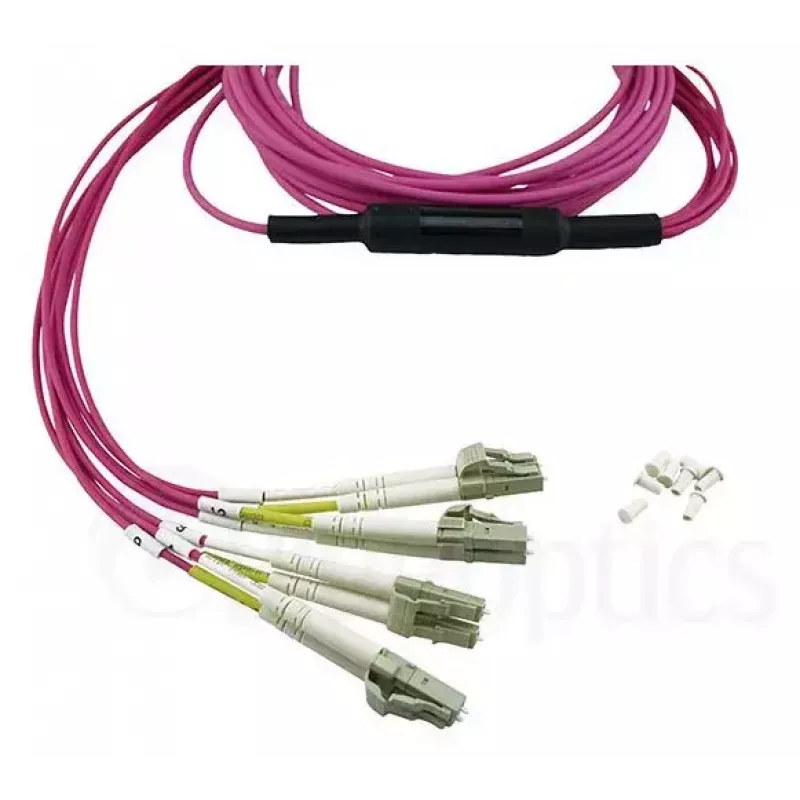

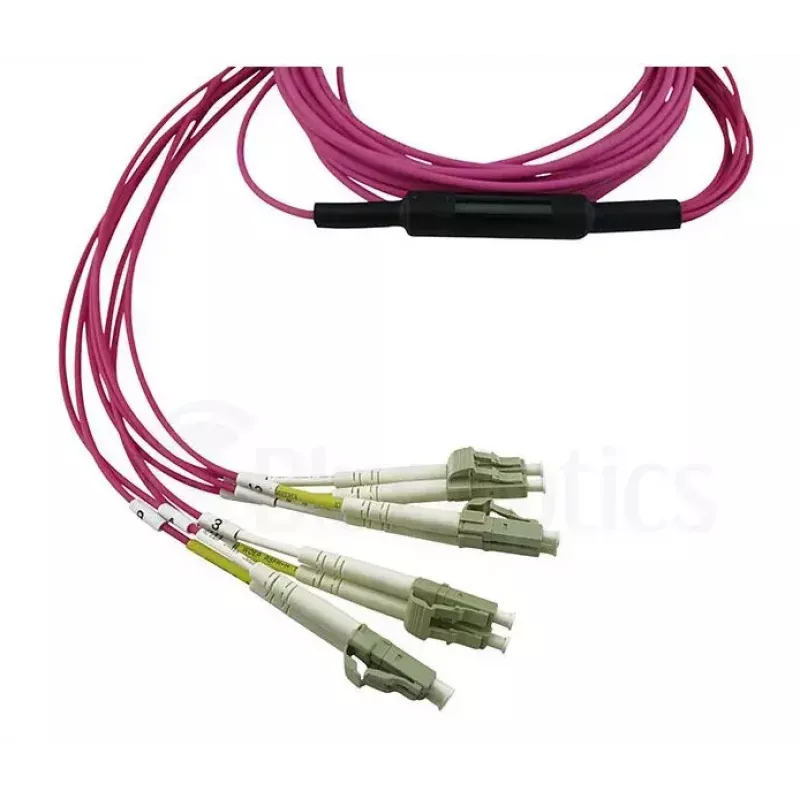

„BlueOptics CBL-MPO12-4LC-OM4-5M-BO“ InfiniBand šviesolaidinis kabelis yra 5 m daugiamodis OM4 komutacinis kabelis su viena MPO (12 skaidulų) jungtimi prie keturių LC dvipusio ryšio jungčių, skirtas didelio tankio, didelės spartos optinėms jungtims. Kabelis naudoja lazeriu optimizuotą 50 µm OM4 skaidulą, kad palaikytų dvipusį ryšį ir mažą slopinimą trumpo ir vidutinio nuotolio duomenų centrų bei įmonių jungtyse. Jo LSZH (mažai dūmų, be halogenų) apvalkalas sumažina dūmų ir toksiškų išmetimų kiekį gaisro atveju, o sumontuotose jungtyse yra cirkonio oksido keramikos antgaliai, užtikrinantys stabilų optinį veikimą ir ilgą sujungimo tarnavimo laiką.

Privalumai

Šis InfiniBand šviesolaidinis kabelis užtikrina mažus įterpimo nuostolius ir didelę grįžtamąją reflektanciją, tinkamą sudėtingiems optiniams tinklams. Pagamintas iš firminių daugiamodžių skaidulų ir patikrintų jungčių komponentų, kabelis yra gamykloje išbandytas naudojant interferometriją ir OTDR bei tiekiamas su išmatuotomis įterpimo nuostolių ir grįžtamosios reflektancijos vertėmis. Kompaktiška MPO prie 4x LC dvipusio ryšio konfigūracija leidžia efektyviai konsoliduoti prievadus pataisos skyduose ir siųstuvuose-imtuvuose, o OM4 skaidulos specifikacija pagerina modalinį pralaidumą ir palaiko didesnius duomenų perdavimo greičius daugiamodėse jungtyse.

Tinka

• Duomenų centrų aukštynkryptėms ir kryžminėms jungtims tarp MPO magistralinių ir LC pataisos skydų
• InfiniBand ir didelės spartos eterneto trumpo ir vidutinio nuotolio jungtims
• MPO palaikančių siųstuvų-imtuvų prijungimui prie kelių LC dvipusio ryšio prievadų
• Didelio tankio stelažų įrengimams, kur itin svarbus erdvės ir kabelių valdymas

Pagrindinės specifikacijos

• Ilgis: 5 m
• Skaidulos tipas: OM4 daugiamodė, 50 µm šerdis

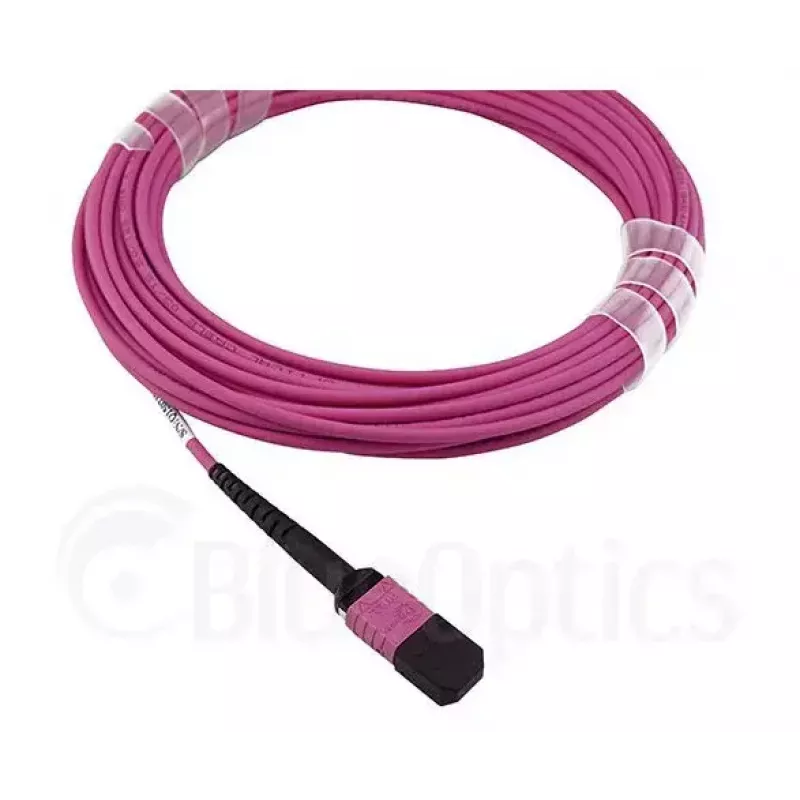

• Jungtis A: MPO (daugiaskaidulė stumiamo tipo), poliruota UPC
• Jungtis B: 4 × LC dvipusė, poliruota UPC
• Apvalkalas: LSZH (mažai dūmų, be halogenų), antipireninis
• Poliravimas: UPC (ultrafizinis kontaktas), siekiant sumažinti atspindžius

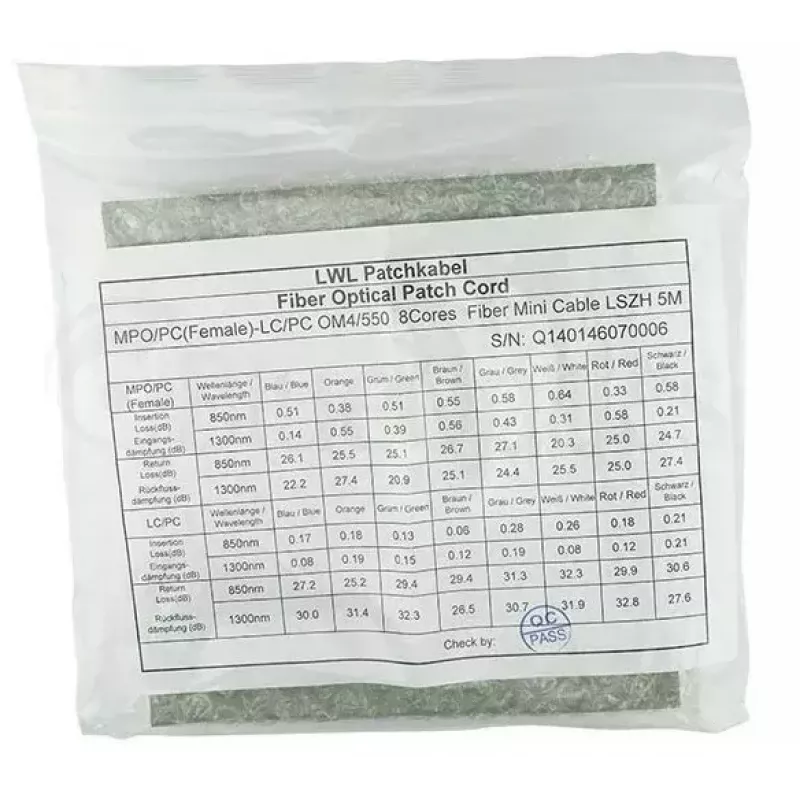

• Išbandyta: interferometru ir OTDR su atspausdintomis įterpimo ir grįžtamosios reflektancijos matavimų vertėmis
• Atitiktis: pagaminta pagal bendruosius pramoninius saugos ir medžiagų standartus (IEC, RoHS)

Kaip naudoti

Nutieskite kabelį pagal numatytą kabelių valdymo kelią ir venkite aštrių lenkimų, viršijančių gamintojo nurodytą minimalų lenkimo spindulį. Sulygiuokite ir įkiškite MPO jungtį į MPO magistralinį arba siųstuvo-imtuvo lizdą, kol ji užsifiksuos, ir įjunkite kiekvieną LC dvipusę jungtį į atitinkamą LC prievadą pataisos skyde arba siųstuve-imtuve, laikydamiesi teisingo poliškumo dvipusei veiksenai. Prieš sujungdami įsitikinkite, kad jungtys švarios, kad išvengtumėte signalo nuostolių dėl užteršimo; naudokite tinkamus šviesolaidžio valymo įrankius arba servetėles. Po įrengimo patikrinkite jungties veikimą optinio galios matuokliu arba atitinkama bandymo įranga ir palyginkite išmatuotus įterpimo ir grįžtamosios reflektancijos nuostolius su pateiktu matavimo protokolu.

Rekomendacijos

Laikykite ir naudokite kabelį švarioje aplinkoje, kai nenaudojate, laikykite apsauginius dangtelius ant jungčių ir venkite spaudimo jėgų ar susiraukšlėjimo. Nuolatiniams įrengimams viešose ar uždarose erdvėse LSZH apvalkalas sumažina kenksmingų išmetimų kiekį. Siekiant ilgalaikio patikimumo, planuokite periodines vizualines jungčių galinių paviršių apžiūras ir valymą bei pakartotinai tikrinkite jungtis po bet kokios reikšmingos perkonfigūravimo.
