BlueOptics CBL-MPO12-4LC-OM4-1M-BO InfiniBand šviesolaidinis kabelis MPO 4x LC

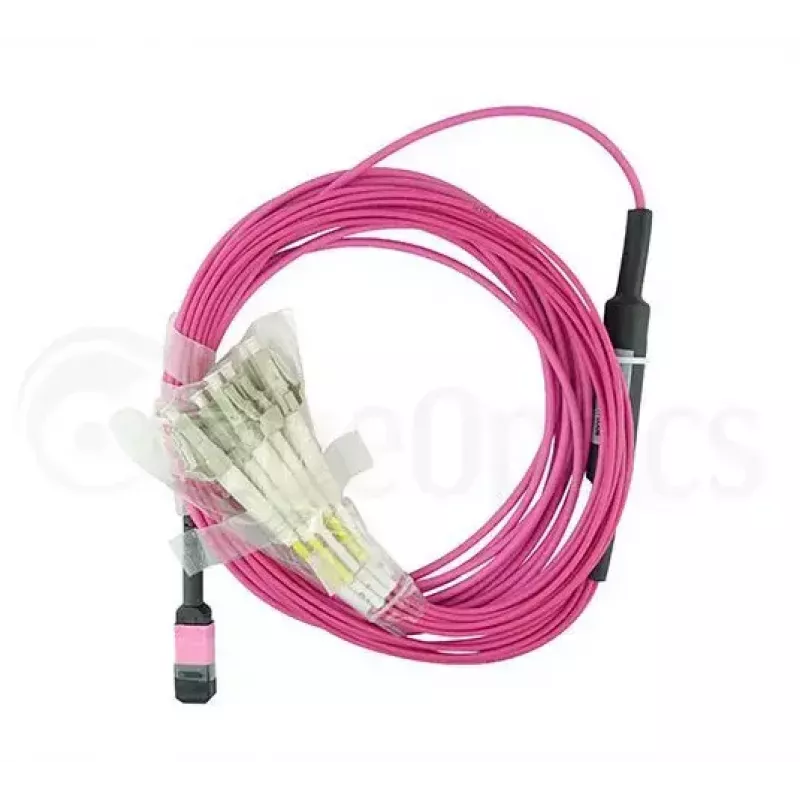

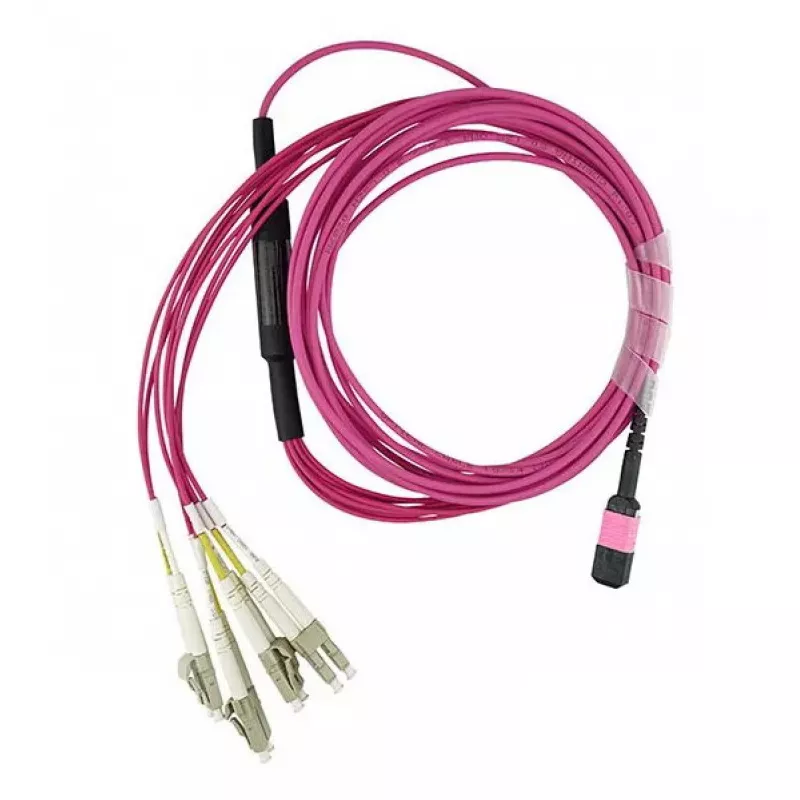

„BlueOptics CBL-MPO12-4LC-OM4-1M-BO“ yra 1 metro ilgio daugiamodis šviesolaidinis komutacinis kabelis su MPO (12 skaidulų) jungtimi viename gale ir keturiomis LC dvipusėmis jungtimis kitame. Sukurtas „InfiniBand“ ir didelio tankio tinklo aplinkoms, jis naudoja OM4 lazeriu optimizuotą daugiamodę skaidulą, kad užtikrintų didelį pralaidumą ir mažą slopinimą trumpais ir vidutiniais atstumais. Kabelis turi LSZH apvalkalą, kuris gaisro atveju išskiria mažiau dūmų ir neturi halogenų, ir yra skirtas sujungti pataisos skydus, siųstuvus-imtuvus ir didelės spartos prievadus duomenų centruose ir įmonių tinkluose.

Privalumai

Šis MPO į 4x LC OM4 kabelis užtikrina kompaktišką, didelio tankio jungiamumą, tinkamą lygiagrečiajai optikai ir atšakos scenarijams. OM4 skaidulos tipas siūlo geresnį pralaidumą ir mažesnius įterpimo nuostolius, palyginti su žemesnės klasės daugiamodėmis skaidulomis, o tai palaiko šiuolaikines 40/100G ir tam tikras didelio našumo „InfiniBand“ jungtis. „BlueOptics“ naudoja keramines įvores ir firminius skaidulų bei jungčių komponentus, kad išlaikytų pastovų optinį našumą, o gamyklinis testavimas interferometru ir OTDR užtikrina dokumentuotas kiekvieno kabelio įvesties ir grįžtamojo srauto nuostolių vertes. LSZH apvalkalas padidina saugumą uždarose instaliacijose.

Pagrindinės specifikacijos

• Ilgis: 1 metras
• Skaidulos tipas: OM4 daugiamodė (lazeriu optimizuota)

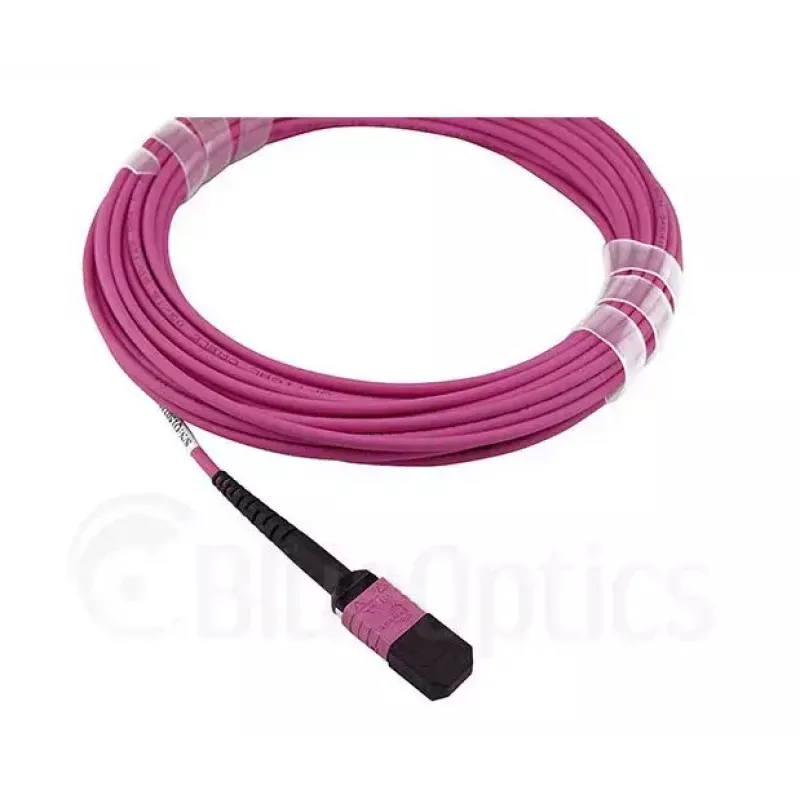

• Jungtis A: MPO (12 skaidulų)

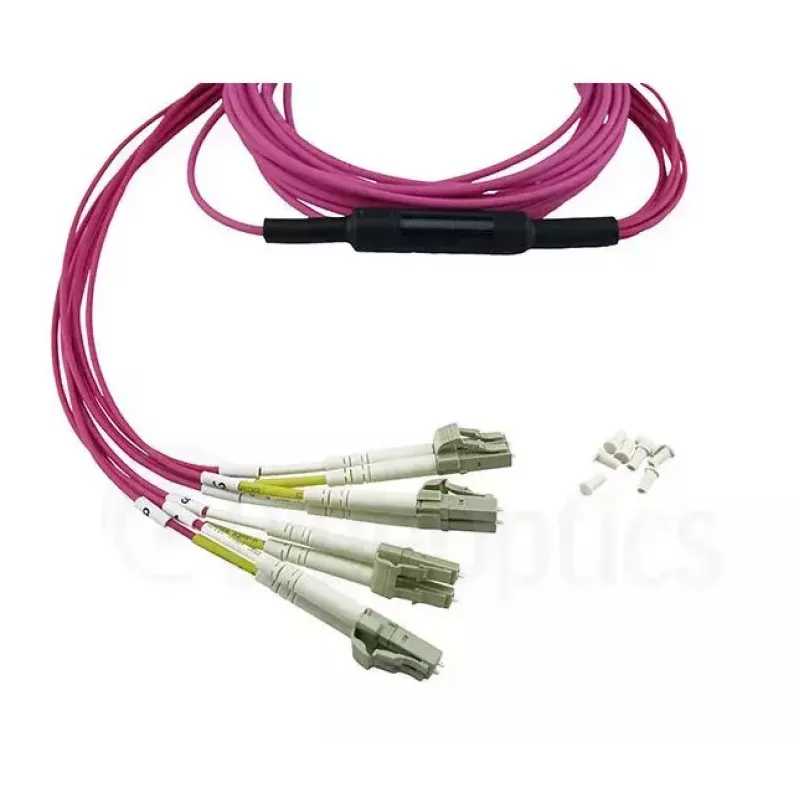

• Jungtis B: 4 × LC dvipusė
• Apvalkalas: LSZH (mažai dūmų, be halogenų)

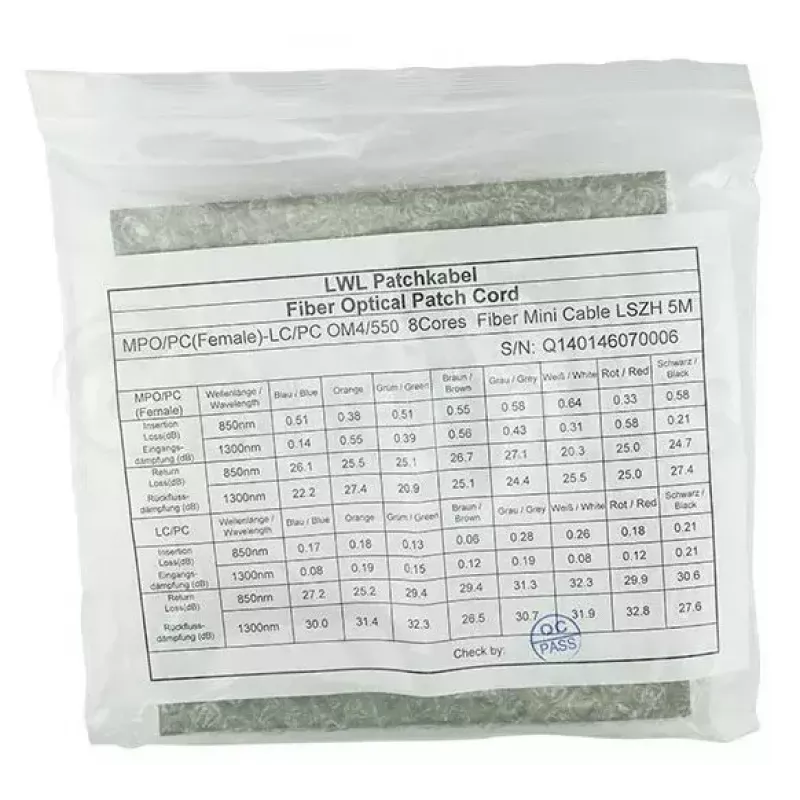

• Testuotas įvesties ir grįžtamojo srauto nuostoliams; pateikiama matavimų ataskaita
• Pagaminta su keraminėmis įvorėmis ir firminiais skaidulų/jungčių komponentais

Kaip naudoti

Nutieskite kabelį per kabelių valdymo sistemą, kad išvengtumėte staigių lenkimų, ir pritvirtinkite naudodami tinkamą įtempimo sumažinimą. Įjunkite MPO jungtį į MPO prievadą arba kasetę, skirtą 12 skaidulų MPO jungtims, o LC dvipusius kištukus įkiškite į atitinkamus LC prievadus arba siųstuvų-imtuvų lizdus pagal reikiamą poliškumą ir kanalų išdėstymą. Vadovaukitės įrangos gamintojo nurodymais dėl MPO į LC atšakos numeravimo ir po įdiegimo patikrinkite optines jungtis nuo galo iki galo naudodami patvirtintą testavimo metodą.

Rekomendacijos

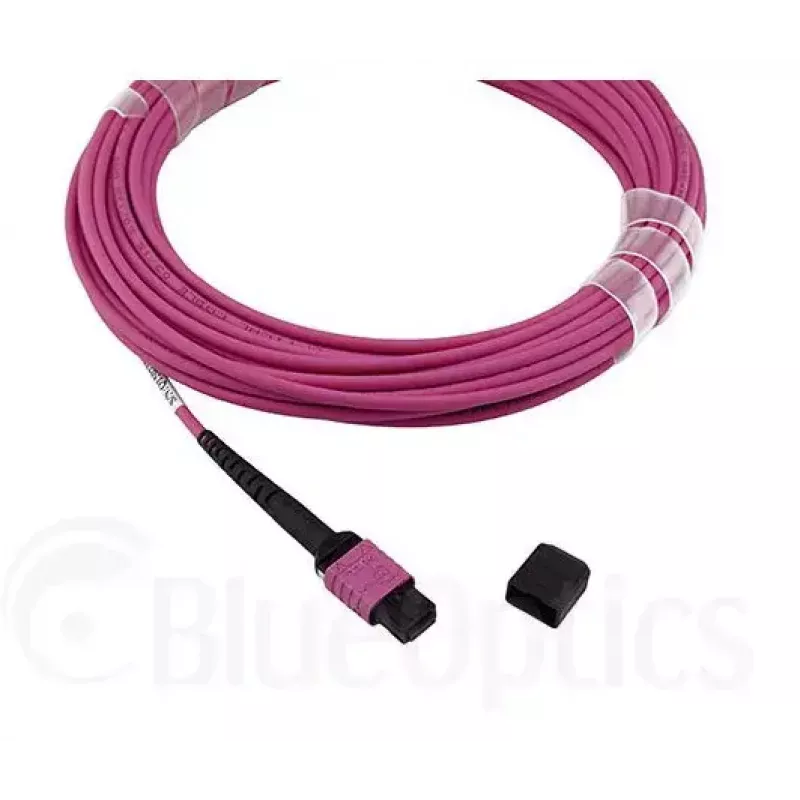

Venkite lenkti kabelį labiau nei gamintojo nurodytas minimalus lenkimo spindulys ir apsaugokite jungtis dulkių gaubteliais iki pat sujungimo momento. Siekiant optimalaus veikimo „InfiniBand“ ir didelės spartos eterneto aplinkose, laikykitės rekomenduojamo OM4 atstumo jūsų taikymui, o po įdiegimo atlikite slopinimo ir grįžtamojo srauto nuostolių testus, kad patvirtintumėte atitiktį.
