BlueOptics CBL-MPO12-4LC-OM4-15M-BO InfiniBand šviesolaidinis kabelis MPO 4x LC 15m

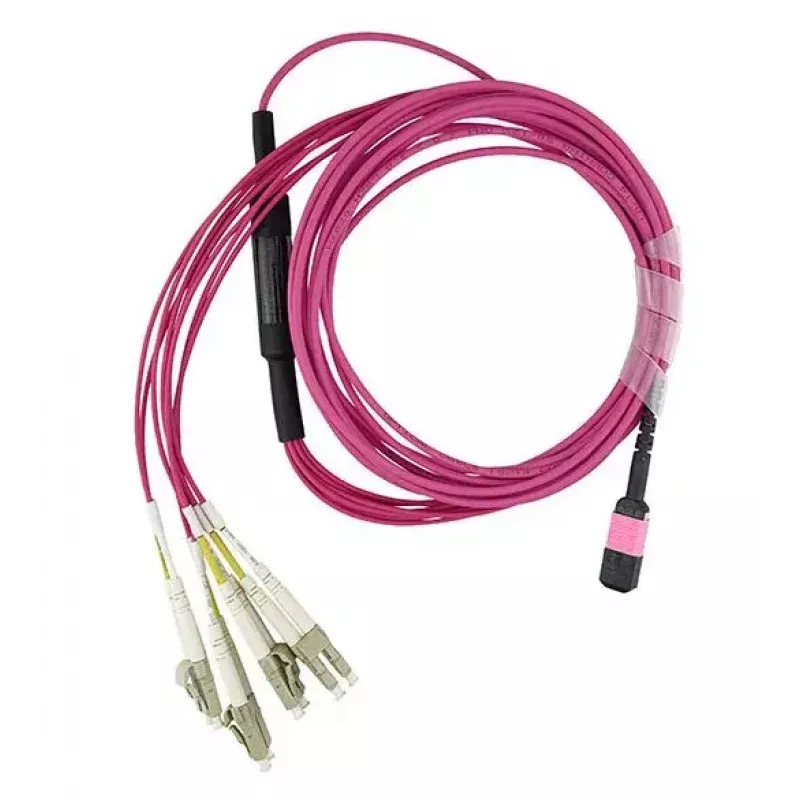

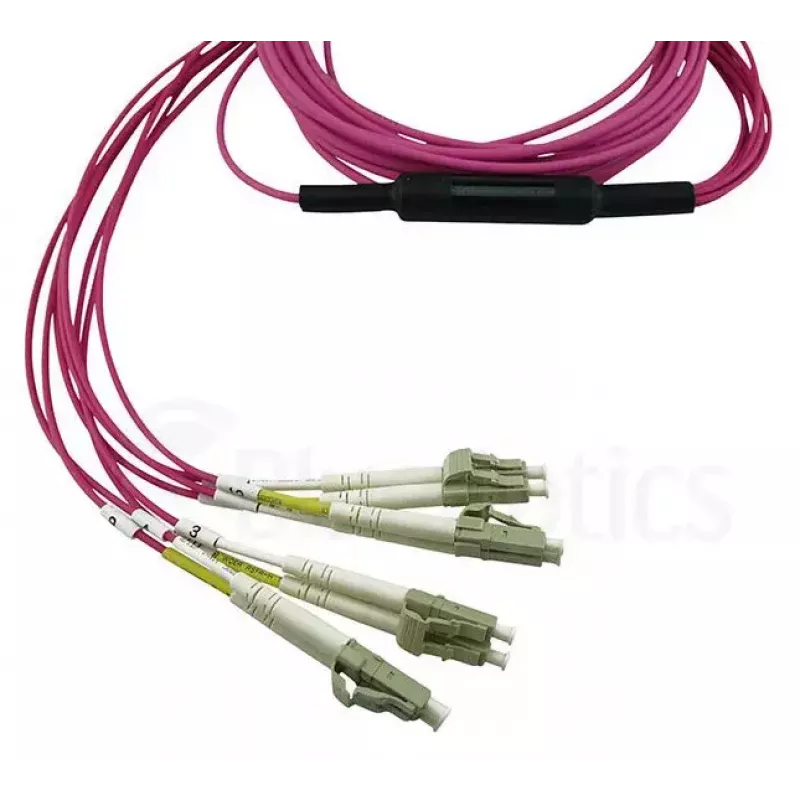

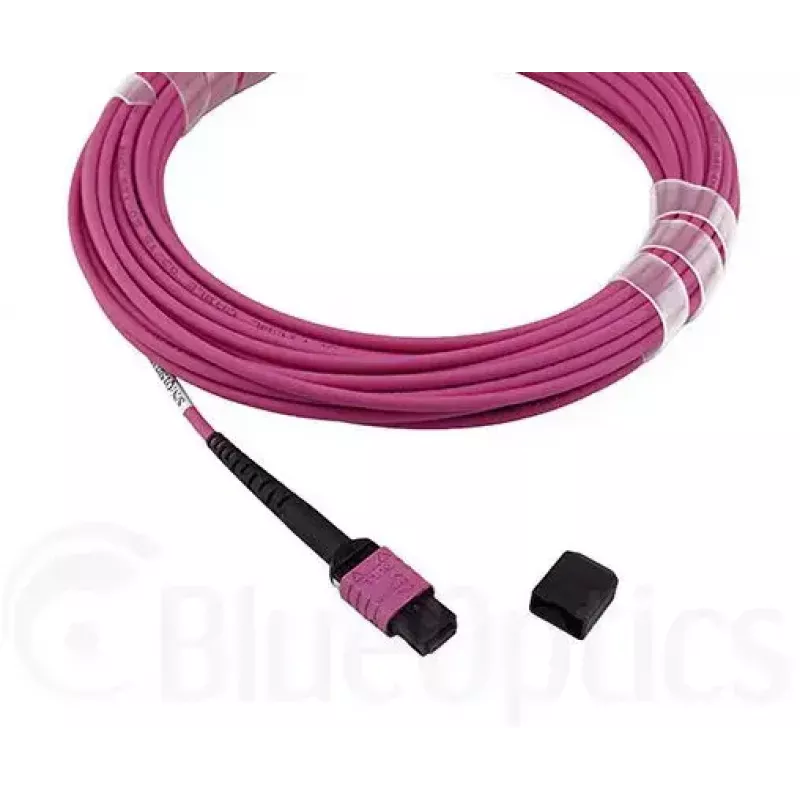

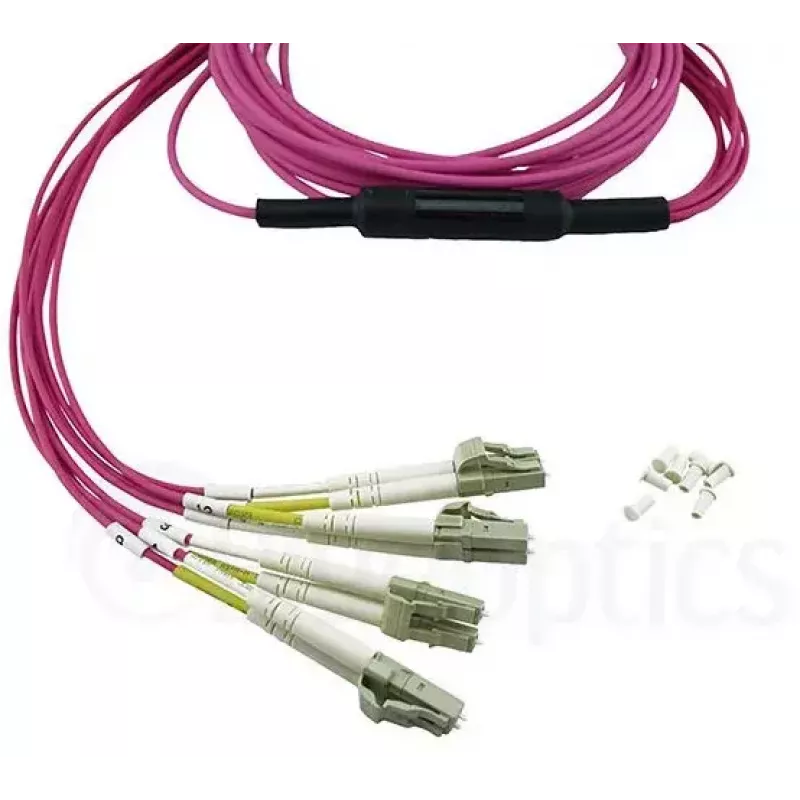

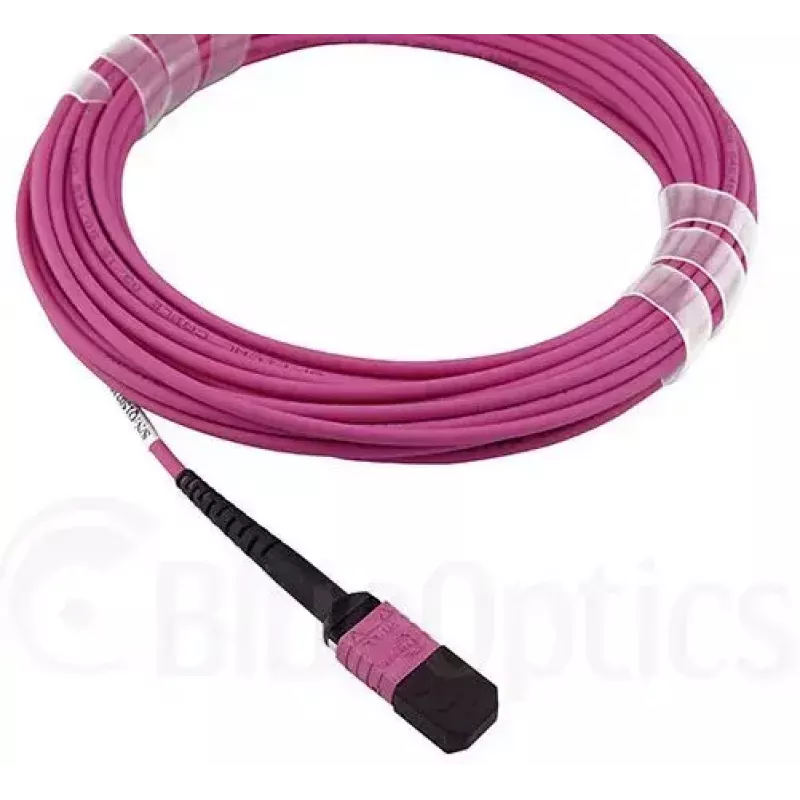

BlueOptics CBL-MPO12-4LC-OM4-15M-BO yra 15 metrų InfiniBand suderinamas šviesolaidinis komutacinis kabelis su MPO daugiapluošte jungtimi viename gale ir keturiomis LC dvipusėmis jungtimis kitame. Pagamintas naudojant lazeriu optimizuotą OM4 daugiamodį pluoštą, šis kabelis palaiko sparčią duomenų perdavimą išplėstiniais atstumais, būdingais duomenų centrams, serverių patalpoms ir didelio tankio tinklo aplinkoms. Kabelis yra aptrauktas LSZH medžiaga, kuri užtikrina mažesnį dūmų kiekį ir halogenų neišsiskyrimą gaisro atveju, ir pagamintas pagal bendrus pramoninius šviesolaidinių komutacinių kabelių standartus.

Privalumai

Šis kabelis užtikrina mažą slopinimą ir aukštą grįžtamuosius nuostolius dėl aukštos kokybės daugiamodžių OM4 pluoštų ir kokybiškų jungčių komponentų. Jis yra pilnai išbandytas interferometrijos ir OTDR metodais po gamybos ir tiekiamas su įvesties nuostolių bei grįžtamųjų nuostolių matavimo duomenimis. „BlueOptics“ naudoja keramines įvores bei firminius pluošto ir jungčių komponentus, kad užtikrintų ilgaamžiškumą ir iki 1 500 sujungimo ciklų. LSZH apvalkalas sumažina riziką uždarose erdvėse, o konstrukcija atitinka atitinkamus IEC ir RoHS reikalavimus.

Tinka

• Jungtims tarp MPO pataisos skydų ir LC siųstuvų-imtuvų prievadų
• Didelio tankio duomenų centrų šviesolaidinei infrastruktūrai ir „top-of-rack“ jungtims
• Trumpo ir vidutinio nuotolio didelio pralaidumo linijoms, naudojančioms OM4 daugiamodį pluoštą
• InfiniBand ir kitoms sparčiojo tinklo aplinkoms

Pagrindinės specifikacijos

• Kabelio ilgis: 15 metrų
• Pluošto tipas: OM4 daugiamodis, optimizuotas lazeriui
• Jungčių konfigūracija: MPO (daugiapluoštė) į 4 × LC dvipusė
• Apvalkalas: LSZH (mažai dūmų, be halogenų)

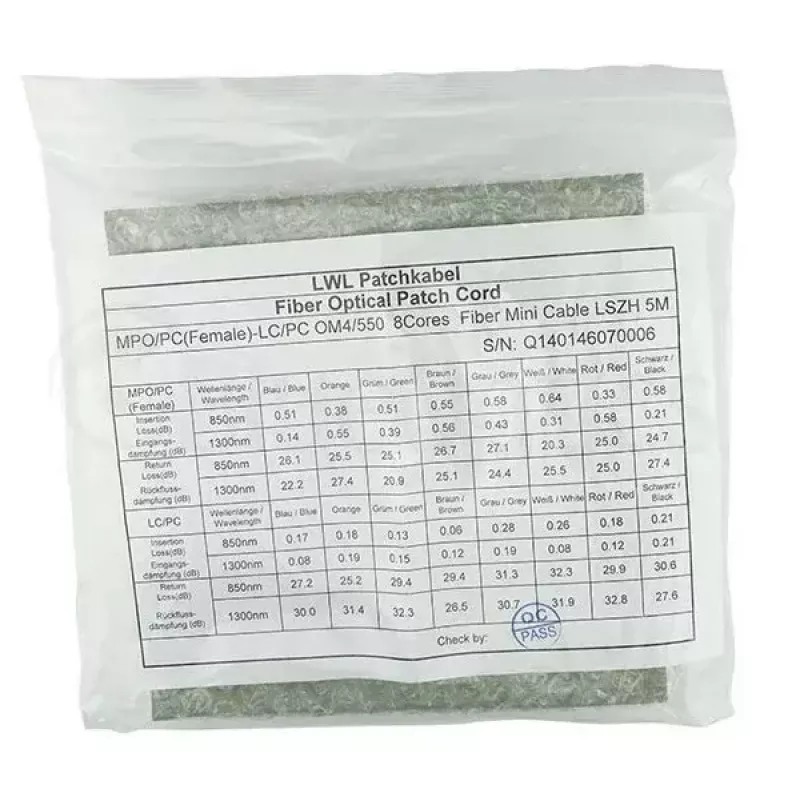

• Išbandyta įvesties ir grįžtamiesiems nuostoliams; tiekiama su matavimo protokolu
• Pagaminta pagal bendrus pramoninius standartus (IEC, RoHS atitiktis)

Kaip naudoti

Prijunkite MPO galą prie MPO palaikančio pataisos skydo arba kasetės, o LC dvipuses jungtis įkiškite į atitinkamus LC siųstuvų-imtuvų prievadus arba pataisos skydo prievadus. Užtikrinkite teisingą poliškumą ir jungties orientaciją jungiant MPO prie LC rinkinių. Venkite aštrių lenkimų ir išlaikykite saugų lenkimo spindulį montavimo metu; pritvirtinkite kabelį prie kabelių valdymo elementų, kad išvengtumėte jungčių įtempimo. Patikrinkite linijos veikimą po įdiegimo, naudodami tinkamą optinę bandymo įrangą, jei reikia.

Rekomendacijos

Laikykite ir montuokite kabelį kontroliuojamoje aplinkoje, apsaugotoje nuo per didelio karščio, drėgmės ir mechaninio poveikio. Naudokite suderinamas MPO kasetes arba išskaidymo skydus, kad išlaikytumėte teisingą pluoštų atvaizdavimą ir poliškumą. Kritinėms linijoms išsaugokite pateiktą matavimo protokolą ir atlikite priėmimo bandymus su OTDR arba nuostolių matuokliu, kad patvirtintumėte numatomas slopinimo ir grįžtamųjų nuostolių vertes.
