BlueOptics CBL-MPO12-4LC-OM4-10M InfiniBand šviesolaidinis kabelis 10m MPO/UPC 4x LC Duplex/UPC

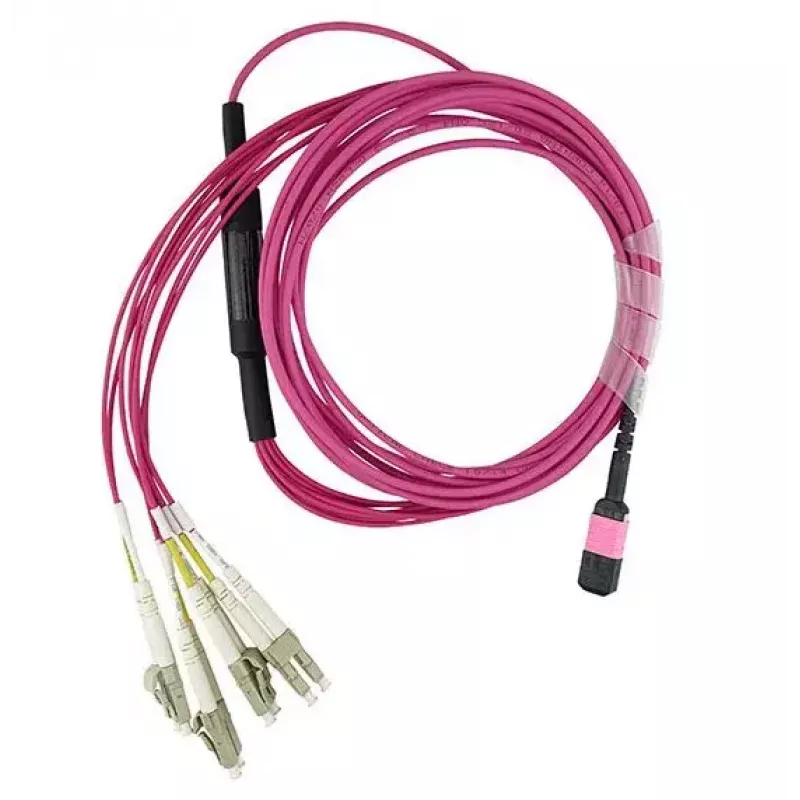

„BlueOptics“ CBL-MPO12-4LC-OM4-10M yra 10 metrų daugiamodis šviesolaidinis kabelis, skirtas didelio tankio „InfiniBand“ aplinkoms ir trumpojo nuotolio duomenų centrų jungtims. Viename gale jis turi MPO jungtį, kitame – keturias LC dvipusio ryšio jungtis, užtikrinančias pilno dvipusio ryšio perdavimą OM4 daugiamode skaidula. Kabelis sukurtas užtikrinti pastovų optinį našumą, mažus įterpimo nuostolius ir patikimą signalo vientisumą didelės spartos linijoms serverių stelažuose, komutatoriuose ir pataisymo sistemose.

Privalumai

Šis skaidulinis mazgas naudoja OM4 daugiamodę skaidulą, kad palaikytų didesnį pralaidumą ir ilgesnį pasiekiamumą, palyginti su žemesnės klasės daugiamodėmis skaidulomis toje pačioje įrangoje. MPO į 4xLC konfigūracija supaprastina perėjimą tarp didelio tankio magistralinių kabelių ir LC pagrindu veikiančių siųstuvų-imtuvų ar modulių. 10 m ilgis suteikia lankstų maršrutizavimą stelažų ir spintų išdėstymuose, išlaikant numatomus optinius nuostolius ir stabilų pilno dvipusio ryšio veikimą, tinkamą „InfiniBand“ linijoms ir kitiems trumpojo nuotolio, didelio pralaidumo tinklams.

Tinka

• Trumpojo nuotolio „InfiniBand“ jungtims duomenų centruose ir HPC klasteriuose
• MPO magistralinių linijų prijungimui prie LC prievadų siųstuvų-imtuvų ar pataisymo skydelių
• Didelio tankio stelažų pataisymo ir kryžminio sujungimo programoms
• Serverio-komutatoriaus ir komutatoriaus-komutatoriaus linijoms toje pačioje įrangos patalpoje

Pagrindinės specifikacijos

• Skaidulos tipas: OM4 daugiamodė skaidula
• Kabelio ilgis: 10 metrų
• Jungtis A: MPO, daugiaskaidulė jungtis

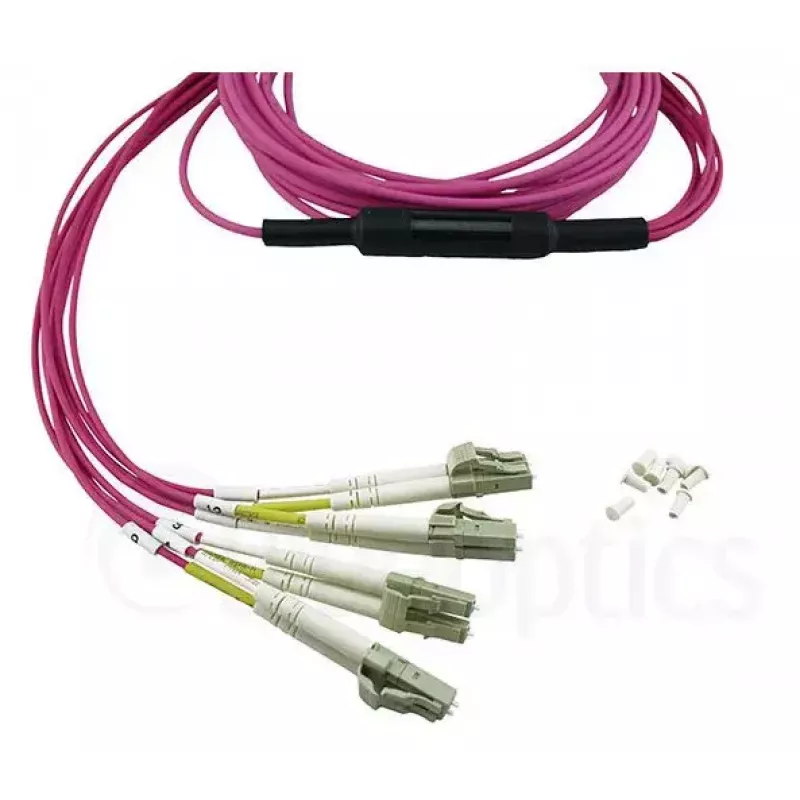

• Jungtis B: 4 × LC dvipusio ryšio jungtys
• Poliravimo tipas: UPC (ypač fizinio kontakto) galiniai paviršiai
• Perdavimas: pilno dvipusio ryšio daugiamodės optinės linijos
• Tipinis naudojimas: trumpojo nuotolio, didelio pralaidumo jungtys

Kaip naudoti

Nutieskite kabelį per stelažą arba kabelių valdymo sistemą, vengdami staigių lenkimų ir per didelės įtampos. Įkiškite MPO galą į atitinkamą daugiaskaidulę magistralę ar modulį, užtikrindami išlygiavimą ir teisingą rakto orientaciją, o LC dvipusio ryšio galus prijunkite prie atitinkamų LC prievadų siųstuvuose-imtuvuose, pataisymo skyduose ar tinklo įrangoje. Patikrinkite linijos būseną abiejuose galuose ir, jei reikia, išmatuokite optinius nuostolius, kad patvirtintumėte, jog jungtis atitinka sistemos biudžetą. Atsargiai elkitės su jungčių galiniais paviršiais ir prieš sujungdami nuvalykite juos patvirtintais skaidulų valymo įrankiais, kad išvengtumėte užteršimo ir signalo pablogėjimo.

Rekomendacijos

Laikykite ir naudokite kabelį taip, kad išlaikytumėte minimalų lenkimo spindulį OM4 daugiamodei skaidulai, ir venkite mechaninio įtempimo. Naudokite pažymėtą kabelių valdymą ir, integruodami į esamą infrastruktūrą, patikrinkite poliškumą bei kanalų atvaizdavimą tarp MPO magistralės ir atskirų LC porų, kad užtikrintumėte teisingą pilno dvipusio ryšio veikimą.
