BlueOptics 3HE13896AA-2-BO InfiniBand šviesolaidinis kabelis 2 m MPO/UPC

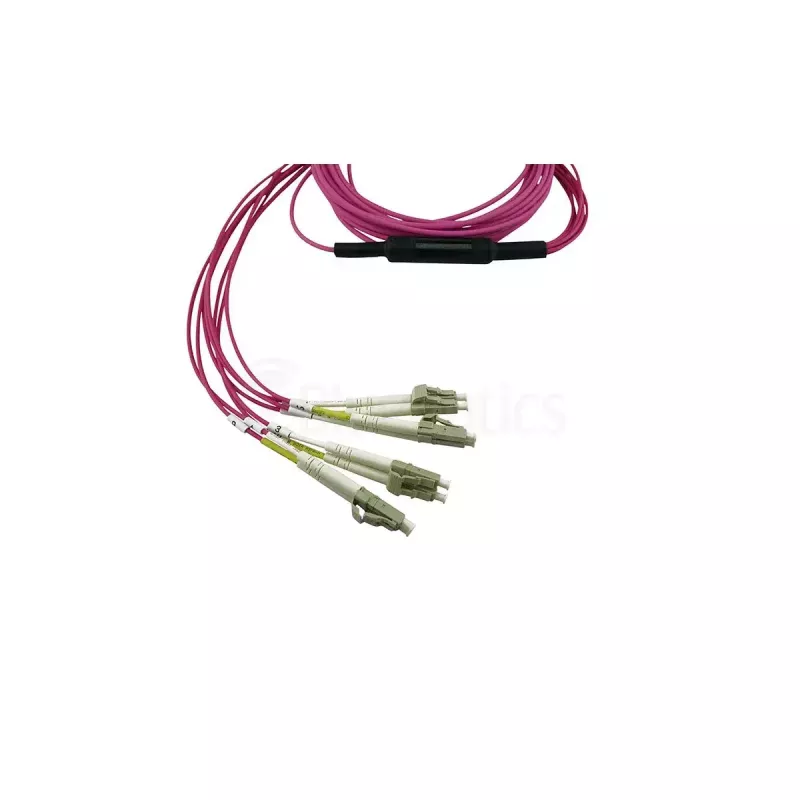

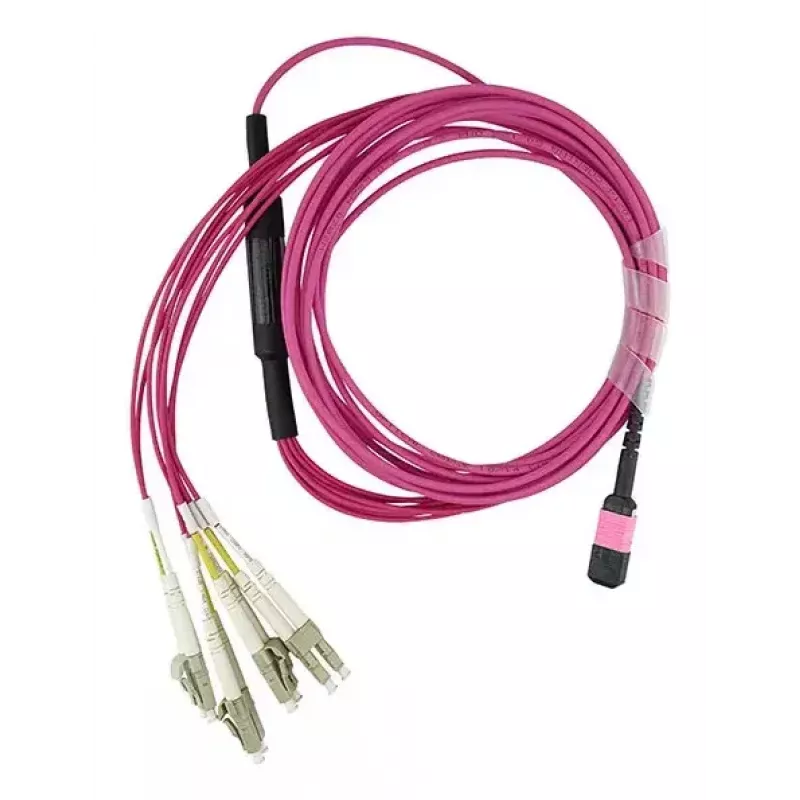

,,BlueOptics 3HE13896AA-2-BO InfiniBand“ šviesolaidinis kabelis 2 m MPO/UPC yra daugiaskaidulis OM4 dvipusis sujungimo mazgas, skirtas greitam duomenų perdavimui duomenų centrų ir įmonių tinklų aplinkose. Kabelis viename gale turi MPO/UPC daugiaskaidulę jungtį, kitame – 4x LC jungtis, todėl galima sujungti lygiagrečius siųstuvų-imtuvų modulius su keliais LC prievadais. Dviejų metrų apvalkalas ir OM4 klasės stiklas užtikrina didesnį pralaidumą ir mažesnę modų sklaidą greitoms, patikimoms jungtims trumpais ir vidutiniais atstumais.

Privalumai

Šis MPO į 4x LC mazgas užtikrina kompaktišką lygiagretųjį junglumą, sumažina kabelių apimtį, palyginti su keliais atskirais dvipusiais kabeliais. OM4 skaidula padidina pralaidumą ir prailgina veikimo atstumą didelio tankio srityse, o MPO/UPC galo apdorojimas užtikrina tikslų išlygiavimą ir mažus įterpimo nuostolius. Iš anksto sumontuota konstrukcija supaprastina montavimą ir sutrumpina diegimo laiką stovuose bei paskirstymo skydeliuose.

Tinka

• Didelio tankio jungtims tarp komutatorių ir tarp komutatorių bei serverių duomenų centruose
• ,,InfiniBand“ tarpusavio jungtims ir lygiagrečiosios optikos siųstuvams-imtuvams (pvz., QSFP), kuriems reikia MPO į LC išvedžiojimo
• Sujungimams tarp MPO magistralinių kabelių ir LC paskirstymo skydelių arba tiesiai į LC prievadus tinklo įrenginiuose
• Trumpų ir vidutinių atstumų 10/40/100 Gbps jungtims, kuriose reikalingas OM4 našumas

Pagrindinės specifikacijos

• Kabelio ilgis: 2 m
• Skaidulos tipas: OM4 daugiamodė

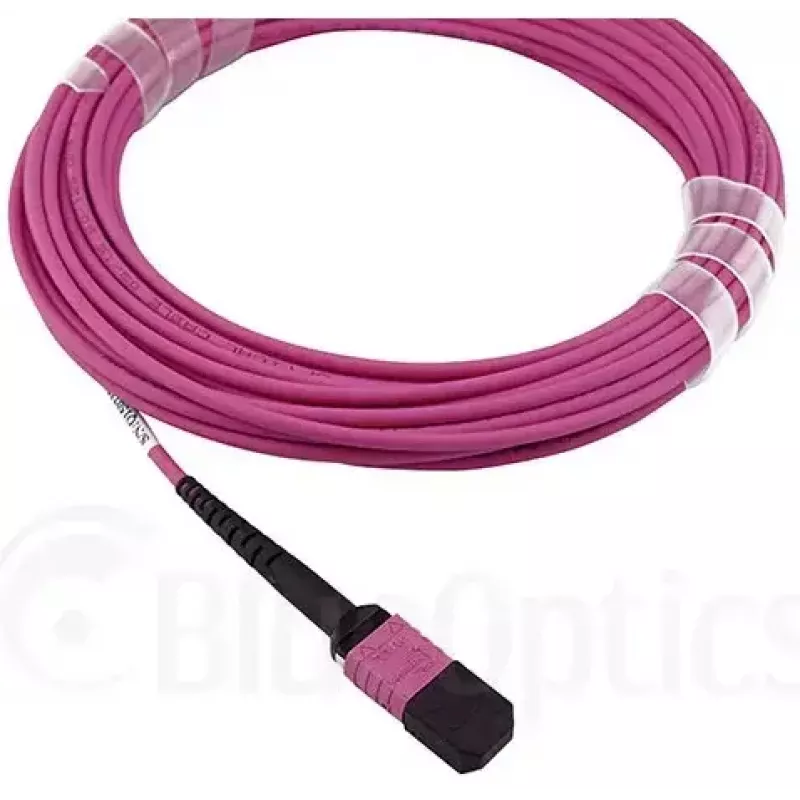

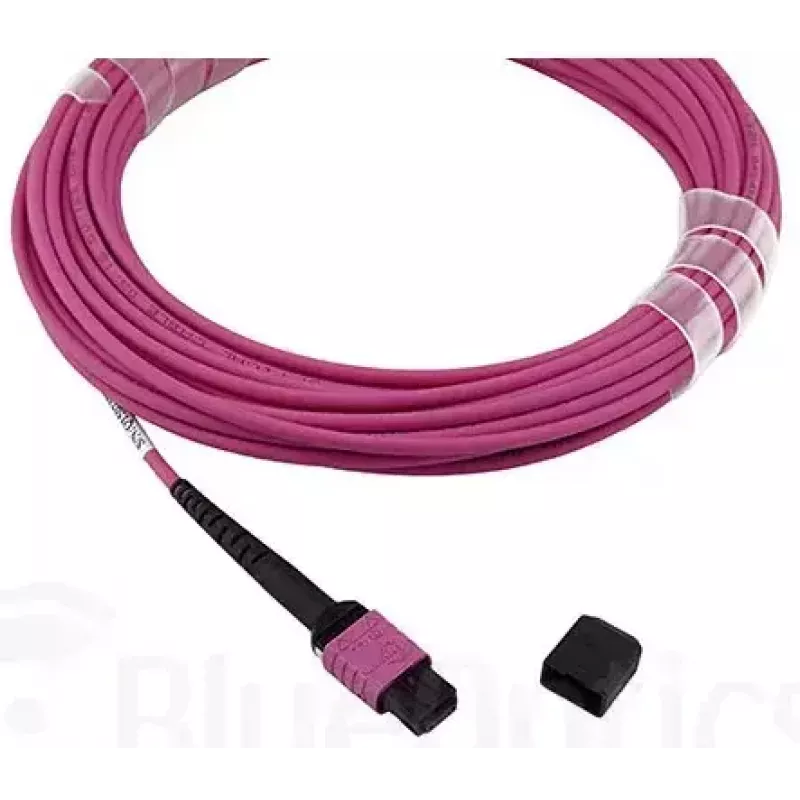

• Jungtis A: MPO (UPC poliravimas), daugiaskaidulė
• Jungtis B: 4 × LC (UPC poliravimas), dvipusio stiliaus jungtys
• Konfigūracija: MPO į 4x LC išvedžiojimas
• Pritaikymas: lygiagrečioji optika / ,,InfiniBand“ ir sparčiojo eterneto pataisymai

Kaip naudoti

Nutieskite kabelį nuo MPO prievado siųstuve-imtuve arba magistralėje iki numatyto paskirstymo skydelio ar įrenginio. Sulygiuokite ir įkiškite MPO jungtį į MPO lizdą, kol išgirsite spragtelėjimą, tada kiekvieną LC dvipusį kištuką junkite prie atitinkamo LC prievado, laikydamiesi siuntimo/priėmimo žemėlapio ir poliškumo reikalavimų. Laikykitės tinkamo lenkimo spindulio praktikos ir pritvirtinkite kabelį valdymo latakuose arba kabelių raiščiais, kad išvengtumėte įtempimo. Patikrinkite jungties būseną ir šviesos lygius po įdiegimo, kad patvirtintumėte tinkamą junglumą.

Rekomendacijos

Siekiant geriausio veikimo, laikykitės minimalaus lenkimo spindulio, nurodyto daugiamodėms skaiduloms, prieš sujungdami valykite jungtis tinkamomis skaidulų valymo priemonėmis ir laikykitės poliškumo žemėlapio gairių MPO į LC išvedžiojimams. Naudokite OM4 klasės paskirstymo skydelius ir siųstuvus-imtuvus, kad visiškai išnaudotumėte skaidulos pralaidumo charakteristikas.
