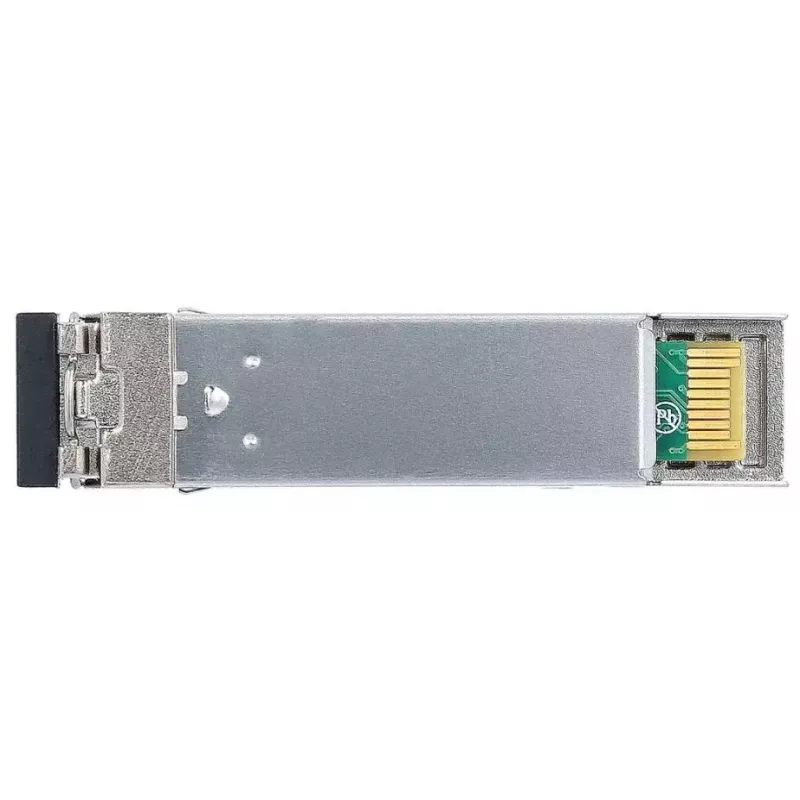

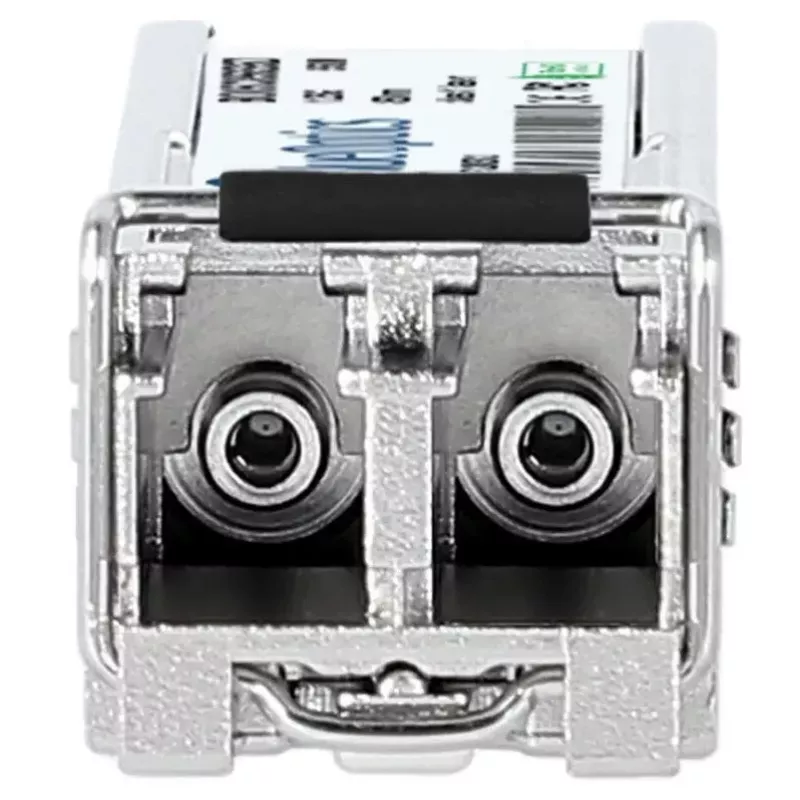

BlueOptics 3CC50167AA-BO šviesolaidinis siųstuvo-imtuvo modulis SFP LC aliuminis 20 g

„BlueOptics 3CC50167AA-BO SFP LC Aliuminis 20g“ yra šviesolaidinis SFP siųstuvo-imtuvo modulis, skirtas patikimam trumpojo nuotolio daugiamodžiam optiniam duomenų perdavimui. Jame yra LC dvipusė jungtis, SFP sąsaja ir aliuminio korpusas, kurio grynasis svoris yra maždaug 20 g. Modulis palaiko 1000Base-SX klasės perdavimą, naudodamas 850 nm siųstuvą ir imtuvą daugiamodėms šviesolaidinėms jungtims ir yra tinkamas įterpti į MSA standartą atitinkančius SFP prievadus suderinamoje tinklo įrangoje.

Privalumai

Šis „BlueOptics“ SFP modulis pagamintas pagal MSA suderinamus mechaninius ir elektrinius standartus, kad būtų užtikrintas sąveikumas su pagrindinėmis tinklo platformomis, kurios priima 1000Base-SX SFP modulius. Aliuminio korpusas užtikrina mechaninį stabilumą ir šilumos išsklaidymą, o kompaktiška SFP forma leidžia paprastai įdiegti karštojo prijungimo būdu. Modulis palaiko vienalaikį siuntimą ir priėmimą per LC dvipusį daugiamodį šviesolaidį ir tinka įprastoms eterneto ir „Fibre Channel“ per eternetą programoms iki gigabitinių spartų.

Tinka

• Trumpojo nuotolio daugiamodžio šviesolaidžio jungtys (universitetų miesteliai, duomenų centrų sujungimai)
• 1 Gbps eterneto aukštynkryptės ir tarp komutatorių jungtys
• „Fibre Channel“ per eternetą ir bendras saugojimo tinklų kūrimas
• Pakeitimas ar išplėtimas įrangoje, kuri palaiko 1000Base-SX SFP modulius

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (karštojo prijungimo)
• Jungtis: LC dvipusė
• Optinis bangos ilgis: 850 nm siųstuvas ir imtuvas (daugiamodis)
• Palaikoma duomenų sparta: 1,25 Gbps (1000Base-SX klasė)
• Korpuso medžiaga: aliuminis
• Svoris: apytiksl. 0,02 kg

Kaip naudoti

Įstatykite SFP modulį į suderinamą SFP lizdą tinklo įrenginyje, vadovaudamiesi įrenginio gamintojo instrukcijomis karštojo prijungimo moduliams. Prijunkite LC dvipusius daugiamodžius šviesolaidžio kabelius prie modulio LC prievadų, stebėdami teisingą siuntimo/priėmimo suderinimą. Patikrinkite ryšio būseną pagrindiniame įrenginyje ir sukonfigūruokite visus reikiamus tinklo sąsajos nustatymus. Jei pagrindinis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite ir stebėkite diagnostikos parametrus pagal įrangos dokumentaciją.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite daugiamodį šviesolaidį ir LC kabelius, skirtus 850 nm perdavimui, ir laikykitės rekomenduojamų atstumo ribų pasirinktai daugiamodžio šviesolaidžio klasei. Patvirtinkite suderinamumą su tiksliniu komutatoriumi, maršruto parinktuvu ar saugojimo sistema ir užtikrinkite, kad pagrindinio įrenginio programinėje įrangoje būtų įjungtas bet koks reikalingas DDM/DOM palaikymas realiojo laiko diagnostikai. Imkite modulį už korpuso, apsaugokite šviesolaidžio galus nuo užteršimo ir montavimo metu laikykitės ESD atsargumo priemonių.
