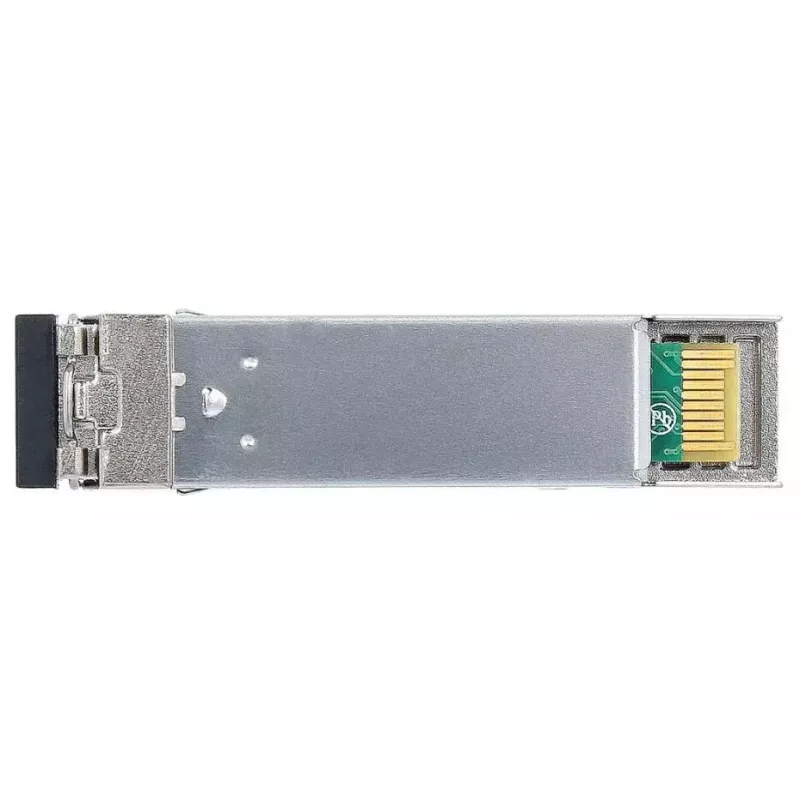

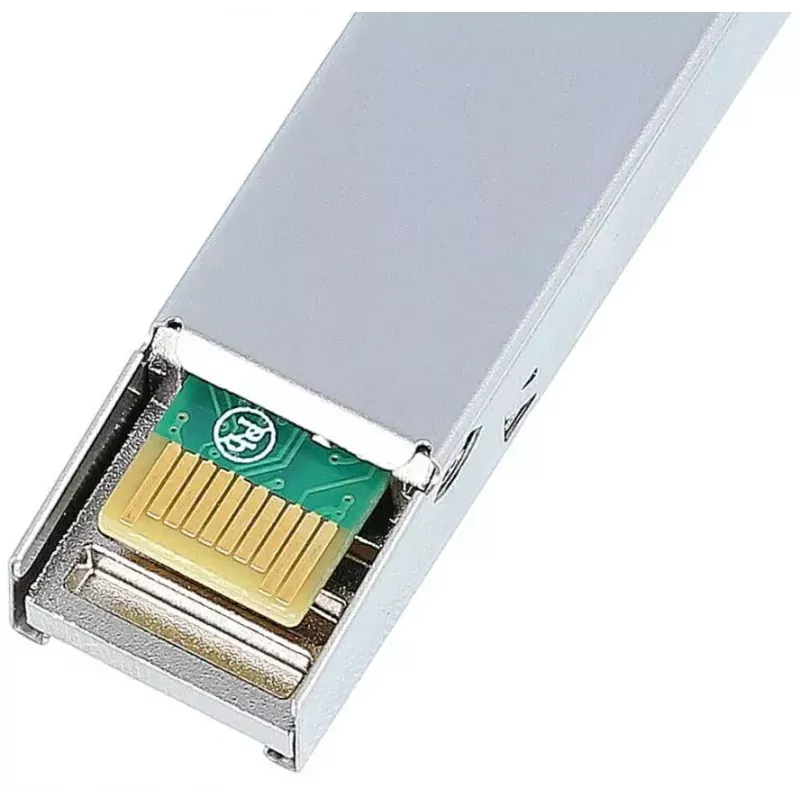

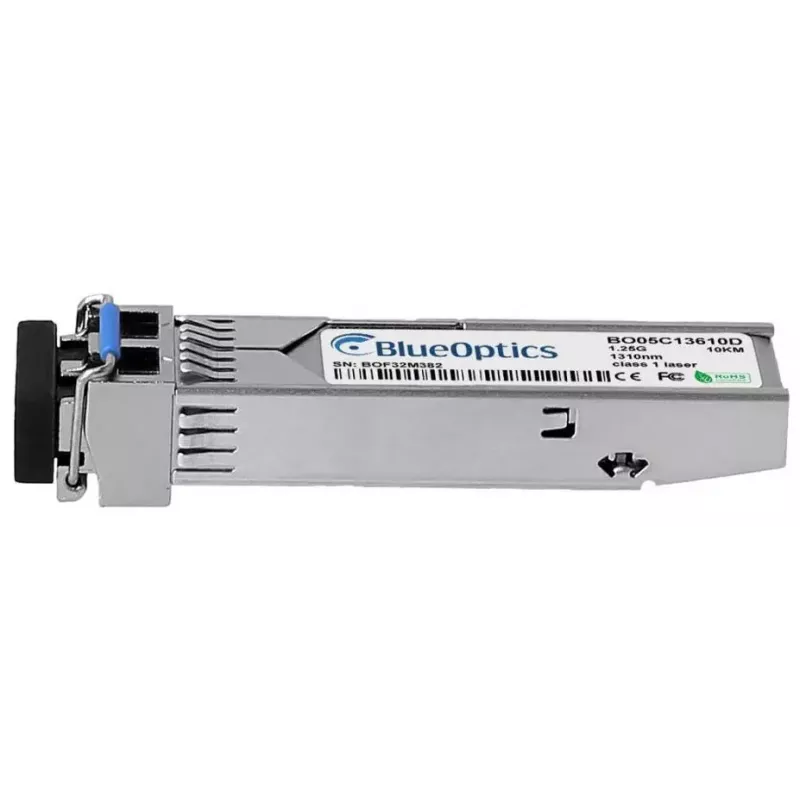

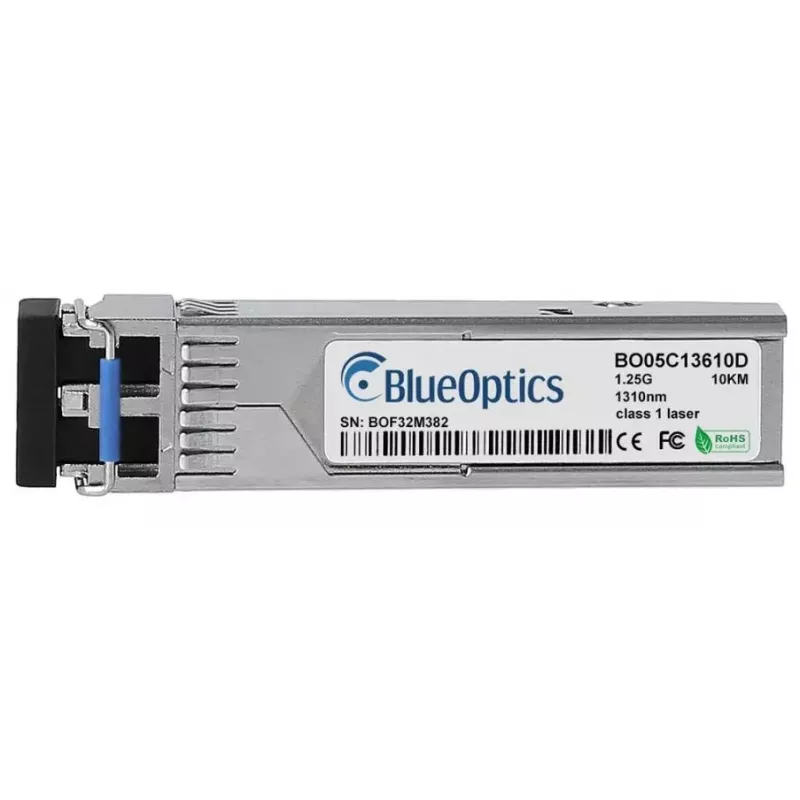

BlueOptics 1G-SFP-LX-OM-BO tinklo siųstuvas-imtuvas modulis Šviesolaidinis SFP 10000 m

BlueOptics 1G-SFP-LX-OM-BO yra šviesolaidinis SFP siųstuvo-imtuvo modulis, skirtas vienmodėms optinėms jungtims su SFP sąsaja. Pagamintas iš aliuminio ir sveriantis apie 20 g, šis modulis palaiko optinį perdavimą iki 10 000 m atstumu ir yra skirtas naudoti tinklo įrangoje, kuri priima SFP siųstuvus-imtuvus. Jis įgyvendina 1000BASE-LX optinį signalizavimą su atskirais perdavimo ir priėmimo kanalais ir naudoja LC dvipusę jungtį šviesolaidžių sujungimams.

Privalumai

Šis BlueOptics siųstuvas-imtuvas atitinka MSA suderinamo SFP formos faktoriaus susitarimus ir užtikrina 1000BASE-LX našumą Ethernet ir kitiems optiniams protokolams. Aliuminio korpusas suteikia mechaninį stabilumą, kartu išlaikant modulį lengvą. Suderinamumo testavimas atliekamas siekiant užtikrinti, kad modulis veiktų aparatinėje įrangoje, kuri palaiko standartinius 1000BASE-LX SFP, o konstrukcija apima palaikymą vienmodėms šviesolaidinėms jungtims iki 10 km ilgesnio nuotolio ryšiui.

Tinka

• Ilgesnio nuotolio vienmodėms šviesolaidinėms jungtims LAN ir miestelių tinkluose
• Komutatoriams, maršrutizatoriams ir saugojimo sistemoms su SFP prievadais, kurie priima 1000BASE-LX modulius
• Esamų 1 Gbps šviesolaidinių siųstuvų-imtuvų atnaujinimui arba keitimui

Pagrindinės specifikacijos

• Sąsajos tipas: SFP
• Optinis standartas: 1000BASE-LX (1 Gbps)

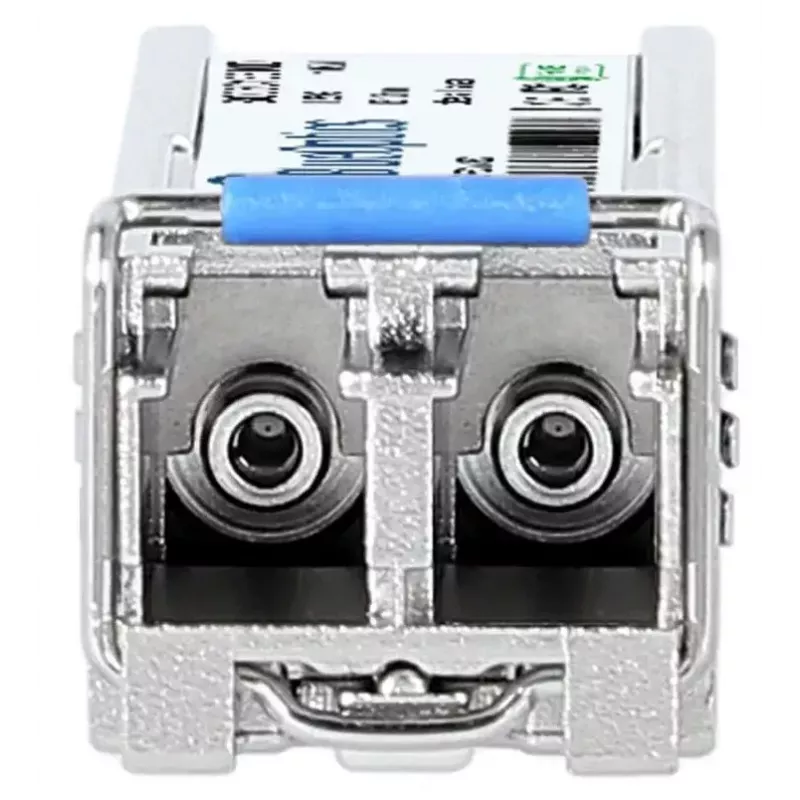

• Jungties tipas: LC dvipusė
• Maksimalus perdavimo atstumas: iki 10 000 m per vienmodį šviesolaidį
• Medžiaga / spalva: aliuminio korpusas (aliuminio spalva)
• Svoris: apie 0,02 kg

Kaip naudoti

Įkiškite BlueOptics SFP modulį į laisvą SFP lizdą suderinamoje tinklo įrangoje, kol užsifiksuos. Prijunkite LC dvipusį vienmodį šviesolaidinį pataisymo laidą prie modulio, laikydamiesi perdavimo / priėmimo orientacijos. Įsitikinkite, kad pagrindinis įrenginys palaiko 1000BASE-LX SFP modulius ir, jei reikia, kad bet kokie programinės įrangos ar programinės įrangos nustatymai leidžia trečiųjų šalių siųstuvus-imtuvus. Po prijungimo patikrinkite ryšio būseną ir, jei yra, naudokite įrenginio valdymo sąsają, kad patvirtintumėte optinio ryšio parametrus ir diagnostiką.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite vienmodį LC dvipusį šviesolaidį ir aukštos kokybės pataisymo laidus, pritaikytus ryšio atstumui. Patikrinkite, ar pagrindinė aparatinė įranga palaiko DDM/DOM, jei jums reikia optinės diagnostikos, ir laikykitės tinkamų elektrostatinės iškrovos (ESD) atsargumo priemonių tvarkant modulį. Laikykite apsauginius dangtelius ant optinių prievadų, kai jie nenaudojami, kad išvengtumėte užteršimo.
