AV siųstuvas VivoLink VLHDMIEXT1-TV2 — HDMI įvestis/išvestis per Cat5e, iki 1920x1080, 120 m, laidinis, juodas

VivoLink VLHDMIEXT1-TV2 yra kompaktiškas AV siųstuvas, skirtas HDMI vaizdo, garso ir IR valdymo signalams pratęsti vienu Cat5e/6 tinklo kabeliu. Įrenginys palaiko vieną HDMI įvestį ir vieną HDMI išvestį per RJ-45 bei užtikrina laidinį ryšį nuotoliniams ekranams ir AV paskirstymui. Jis palaiko iki 1920 x 1080 raišką 60 Hz dažniu ir gali perduoti iki 120 m atstumu tiesioginio ryšio įrenginiuose. Juodas korpusas ir maži matmenys leidžia jį diskretiškai montuoti gyvenamosiose ar komercinėse AV sistemose.

Privalumai

Siųstuvas perduoda pilną 1080P@60Hz vaizdą ir garsą standartiniais Cat5e/6 kabeliais, sumažindamas ilgų HDMI kabelių poreikį. Jame yra IR perdavimas, todėl nuotolinio valdymo signalai išsaugomi tarp šaltinio ir ekrano. Įrenginys maitinamas nuolatine srove, su plačiu kintamosios srovės įvesties diapazonu (100–240 V, 50–60 Hz) ir gali būti integruotas į didesnes sistemas naudojant Gigabit komutatorių signalui paskirstyti keliems imtuvams. Įrenginys lengvas ir lengvai montuojamas ankštose vietose.

Tinka

• HDMI šaltinių pratęsimui iki vieno nuotolinio ekrano iki 120 m atstumu
• AV šaltinių prijungimui prie informacinių ekranų parduotuvėse, biuruose ar viešosiose erdvėse
• Namų AV įrenginiams, kai reikia diskretiško, ilgo nuotolio HDMI pratęsimo

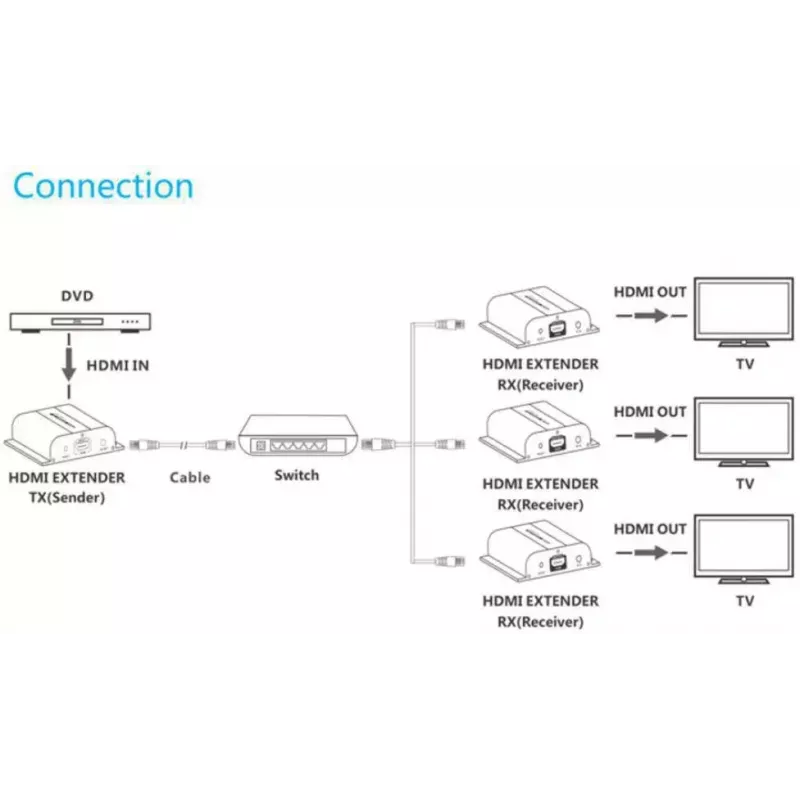

• Kelių imtuvų IP paskirstymui naudojant Gigabit komutatorių (iki 253 imtuvų)

Pagrindinės specifikacijos

• Įrenginio tipas: AV siųstuvas su IR siųstuvo palaikymu
• HDMI įvesčių: 1
• HDMI išvesčių: 1 (per RJ-45 tinklo jungtį)
• Tinklo prievadai: 1 RJ-45 įvestis / 1 RJ-45 išvestis Cat5e/Cat6
• Didžiausia raiška: 1920 x 1080 (1080P@60 Hz)
• Didžiausias perdavimo atstumas: iki 120 m vienu Cat5e/Cat6 kabeliu
• Maitinimas: nuolatinės srovės įvestis, suderinama su 100–240 V kintamosios srovės (50–60 Hz) maitinimu
• Spalva: juoda
• Svoris: 0,206 kg
• Pralaidumas vienam imtuvui: apie 18 Mbit/s

Kaip naudoti

Prijunkite HDMI šaltinį prie siųstuvo HDMI įvesties ir nutieskite Cat5e/6 kabelį nuo siųstuvo RJ-45 prievado iki imtuvo RJ-45 prievado arba prie Gigabit komutatoriaus, kai paskirstoma keliems imtuvams. Prijunkite maitinimą prie siųstuvo naudodami pridedamą nuolatinės srovės adapterį ir įsitikinkite, kad kintamosios srovės maitinimo šaltinis yra 100–240 V, 50–60 Hz diapazone. Jei reikalingas IR valdymas, prijunkite suderinamus IR spinduliuotuvus/imtuvus prie atitinkamų prievadų. Jei reikia, sukonfigūruokite tinklo adresus vietinio prailgintuvo topologijai; įprasti numatytieji adresai yra TX: 192.168.1.210 ir RX: 192.168.1.220, kai naudojami valdomose konfigūracijose.

Rekomendacijos

Kad vaizdo ir IR perdavimas būtų stabilus, naudokite aukštos kokybės Cat5e arba Cat6 kabelį su tinkamais antgaliais ir venkite tiesti kabelį šalia aukštos įtampos elektros linijų. Paskirstant keliems imtuvams, naudokite specialų Gigabit komutatorių ir patikrinkite turimą tinklo pajėgumą; kiekvienas imtuvas paprastai sunaudoja apie 18 Mbit/s. Šis įrenginys nesuderinamas su HDBaseT imtuvais, todėl, kad veiktų tinkamai, junkite tik su atitinkamu VivoLink imtuvo modeliu.
