Vaizdo skirstytuvas HDMI ATEN VS1824KIT-AT-G 2x HDMI 4096x2160

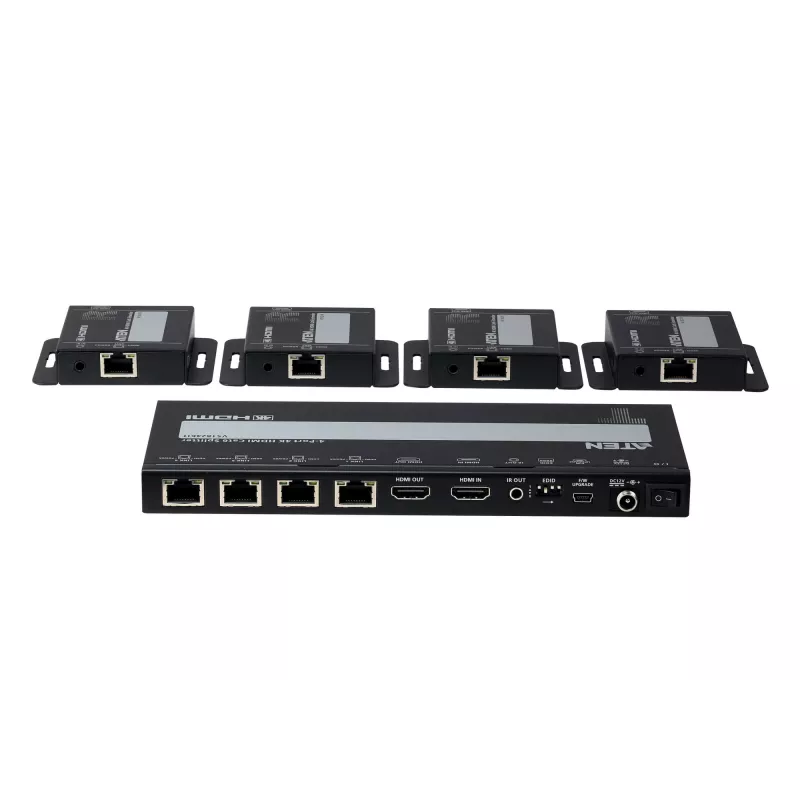

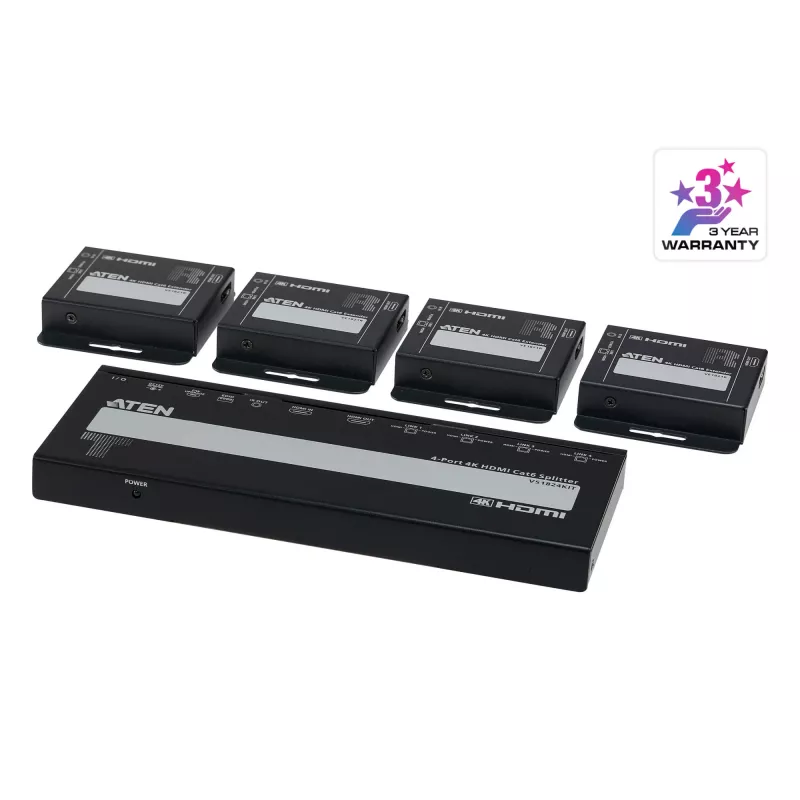

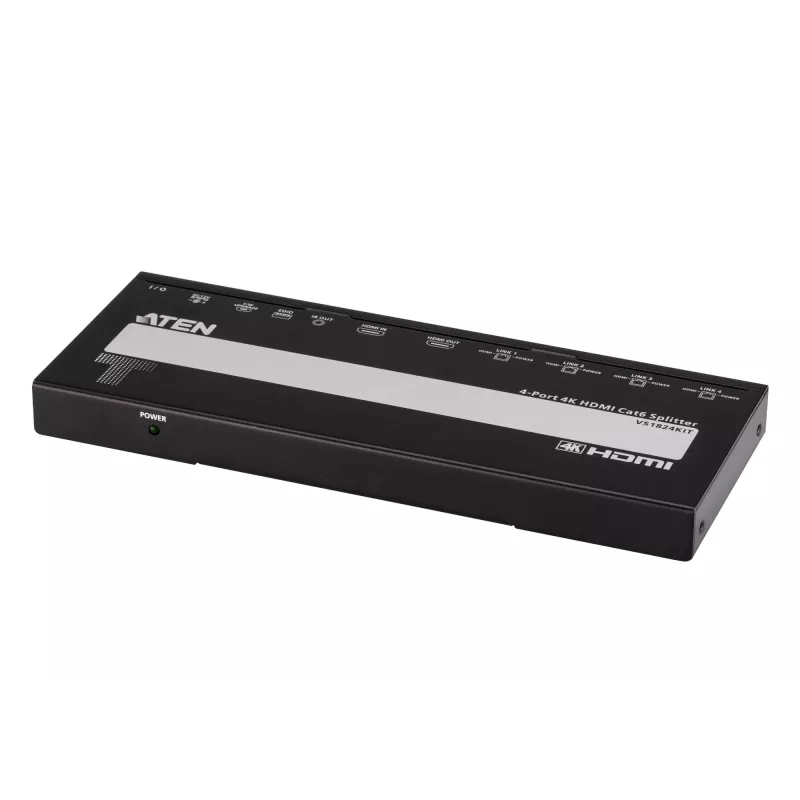

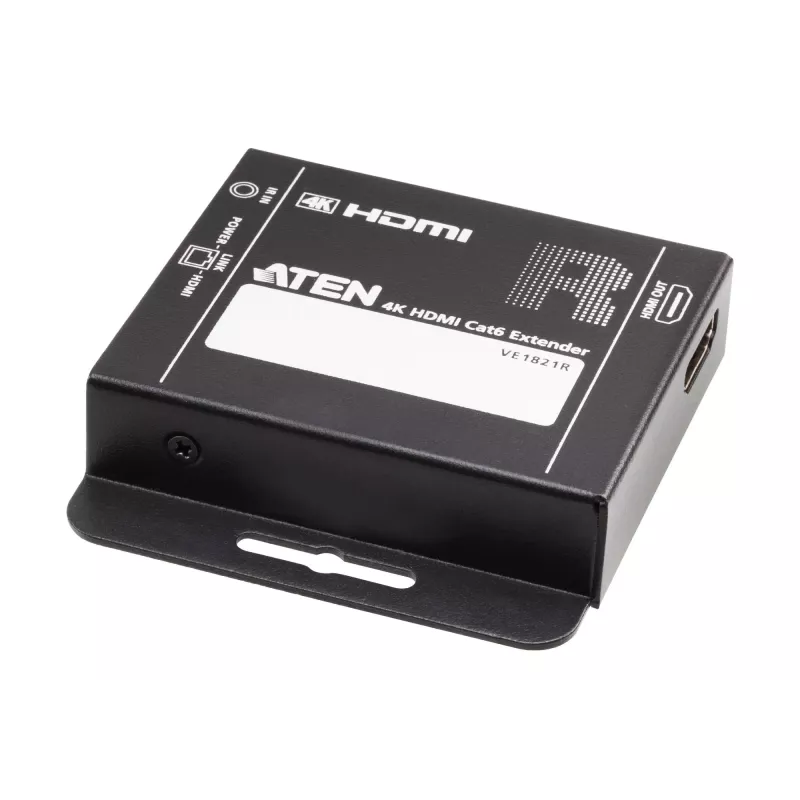

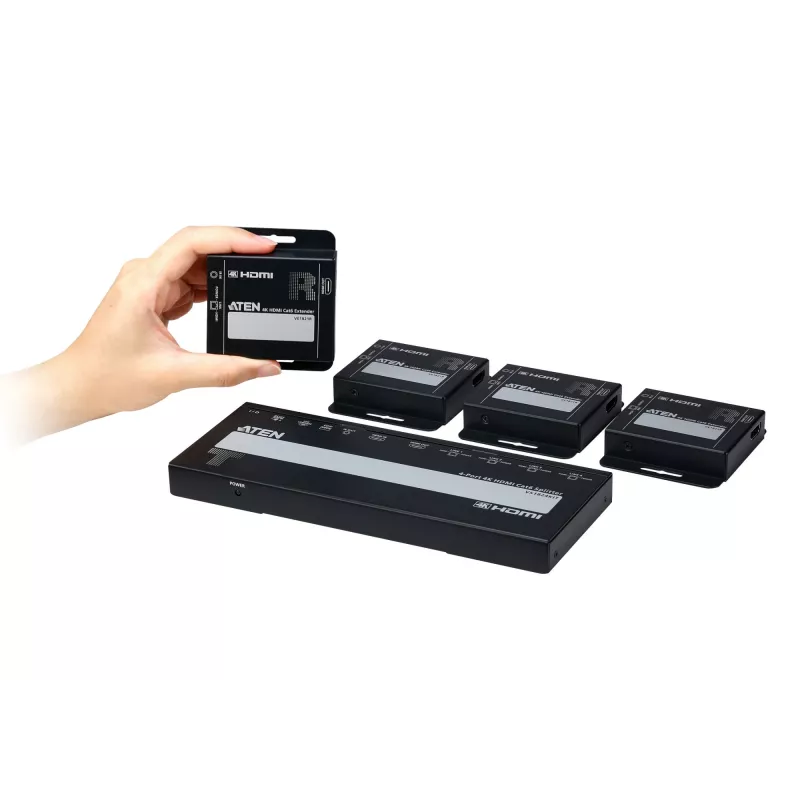

ATEN VS1824KIT-AT-G yra vaizdo skirstytuvo rinkinys, kuris paskirsto vieną HDMI šaltinį keturiems ekranams per vieną Cat 6 kabelį, palaikydamas iki 4K (4096 x 2160) 30 Hz dažniu (4:4:4). Rinkinį sudaro vienas skirstytuvas ir keturi delniniai imtuvai; skirstytuvas tiekia maitinimą kabeliu (PoC) imtuvams, todėl tik skirstytuvui reikalingas išorinis maitinimo adapteris. Skirstytuvas turi vietinę HDMI išvestį turiniui stebėti arba pakopiniam jungimui, reguliuojamą EDID jungiklį išvesties vaizdo skyroms ir garso galimybėms nustatyti bei palaiko neprarandančius kokybės skaitmeninius garso formatus, įskaitant LPCM 7.1, Dolby TrueHD, Dolby Digital Plus ir DTS-HD Master Audio. Imtuvai turi lengvus korpusus, kad būtų lengviau juos montuoti ir išdėstyti.

Privalumai

Rinkinys užtikrina patikimą HDMI signalo paskirstymą dideliais atstumais iki 40 m per vieną Cat 6 kabelį, išsaugant didelės raiškos vaizdą ir daugiakanalį garsą. PoC mažina laidų kiekį ir pašalina poreikį turėti atskirus maitinimo šaltinius kiekvienam imtuvui. Integruotas EDID valdymas ir vietinė HDMI išvestis supaprastina sistemos integravimą ir stebėjimą. Pridedami IR blasterio ir IR imtuvo kabeliai leidžia nuotoliniu būdu valdyti šaltinį iš kiekvieno ekrano vietos. Plug-and-play veikimui nereikia jokios programinės įrangos, todėl įdiegimas greitas.

Tinka

• Konferencijų salėms ir susitikimų patalpoms
• Mažmeninės prekybos ekranams ir skaitmeninei reklamai
• Parodų salėms ir produktų demonstracijoms
• Namų ir komercinėms pramogų sistemoms

Pagrindinės specifikacijos

• Modelis: VS1824KIT-AT-G (ATEN)
• Įėjimai/išėjimai: 1 HDMI įėjimas, 2 HDMI išėjimai skirstytuve plius 4 imtuvų išėjimai per Cat 6
• Maksimali raiška: 4096 x 2160 @ 30 Hz (4:4:4)
• Perdavimo atstumas: iki 40 m per vieną Cat 6 kabelį
• Garso palaikymas: LPCM 7.1, Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio
• Maitinimas: skirstytuvas tiekia maitinimą imtuvams per PoC; tik skirstytuvui reikia išorinio adapterio
• Korpuso spalva: juoda; patvarus metalinis skirstytuvo korpusas

Kaip naudoti

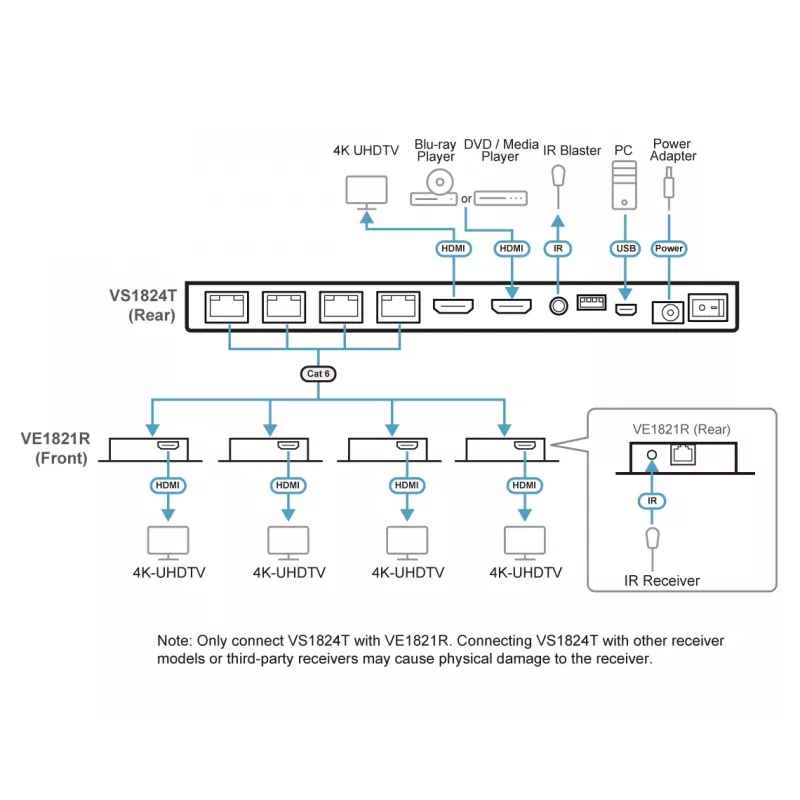

Prijunkite HDMI šaltinį prie skirstytuvo HDMI įėjimo ir nutieskite Cat 6 kabelį nuo skirstytuvo iki kiekvieno imtuvo vietos. Prijunkite kiekvieną imtuvą prie jo ekrano HDMI kabeliu. Jei reikia, naudokite skirstytuvo vietinę HDMI išvestį stebėjimui arba pakopiniam prijungimui prie kito įrenginio. Nustatykite EDID parametrus skirstytuve, kad jie atitiktų pageidaujamą išvesties skyrą ir garso formatą. Įjunkite skirstytuvo maitinimo adapterį, kad sistema pradėtų veikti; imtuvai bus maitinami per Cat 6 kabelį. Naudokite pridedamus IR blasterio ir IR imtuvo kabelius, kad galėtumėte nuotoliniu būdu valdyti šaltinį iš imtuvų vietų.

Rekomendacijos

Norėdami geriausių rezultatų, naudokite aukštos kokybės tinkamo ilgio Cat 6 kabelius ir įsitikinkite, kad ekranai ir šaltinio įrenginys palaiko norimą skyrą ir garso formatus. Laikykitės nurodyto 40 m atstumo ir patikrinkite EDID nustatymus, kai jungiate skirtingų galimybių ekranus.
