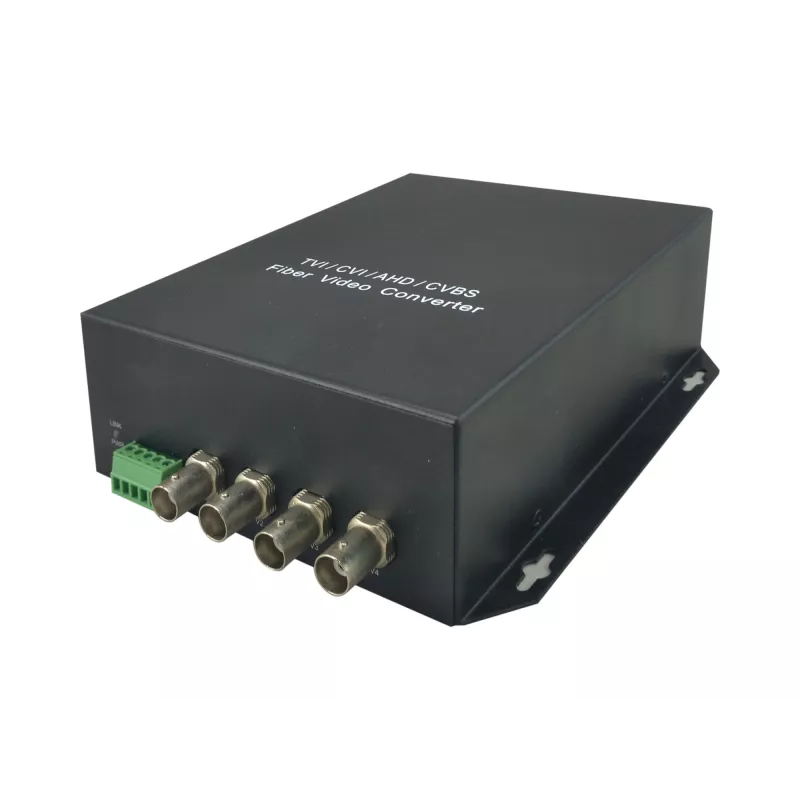

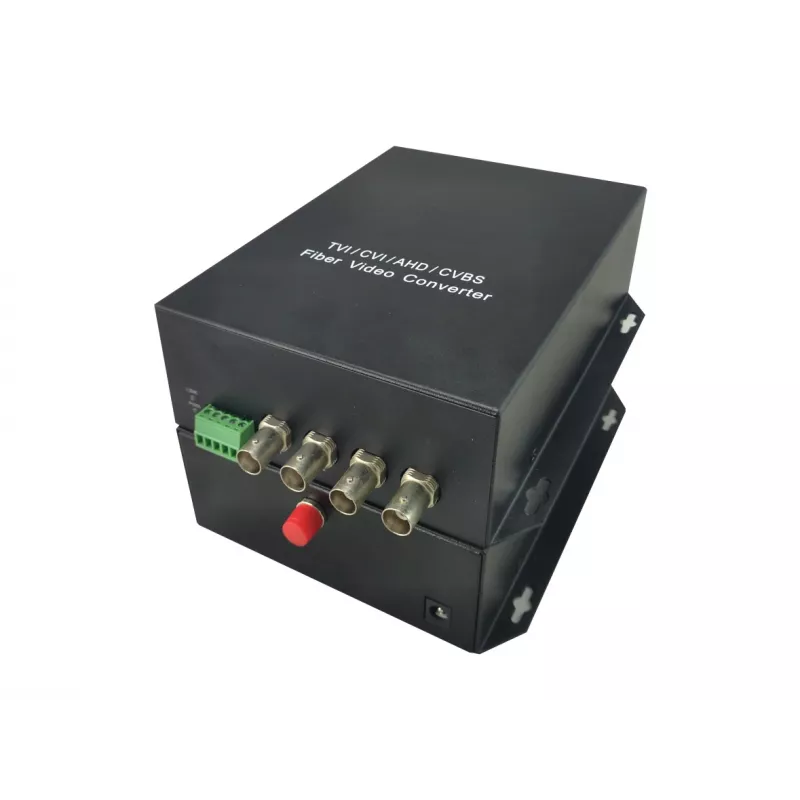

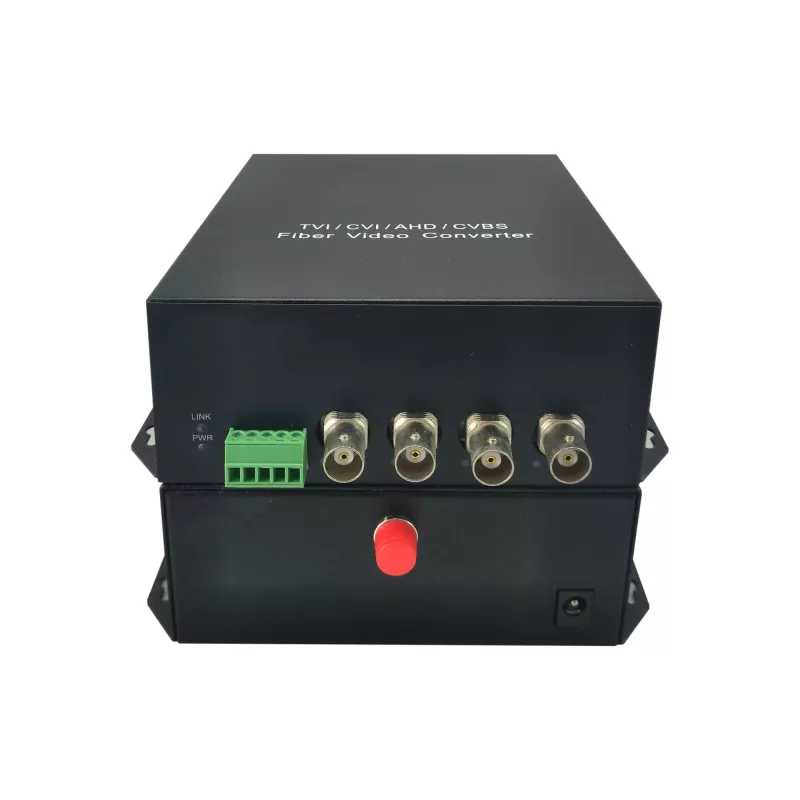

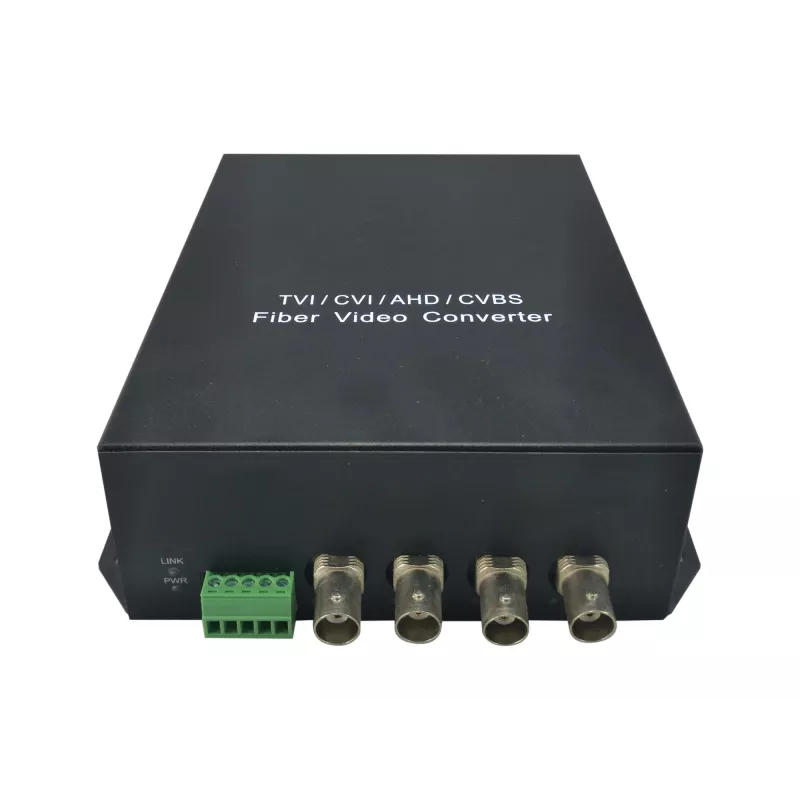

AV siųstuvas LevelOne 4 kanalų BNC šviesolaidinis išplėtimo rinkinys 20 km

„LevelOne“ AV siųstuvas 4 kanalų BNC šviesolaidinis išplėtimo rinkinys 20 km (AVF-1401) perduoda analoginius sudėtinius vaizdo signalus optiniu pluoštu iki 20 km atstumu. Vaizdo signalai siųstuve suskaitmeninami, paverčiami optiniais signalais ir šviesolaidine jungtimi siunčiami į imtuvą, kuris juos vėl paverčia analoginiais, kad būtų rodomi monitoriuose. Kompaktiškas įrenginys (116,5 x 48 x 157,1 mm, 1,38 kg) palaiko 1470–1610 nm ir 1310 nm šviesolaidžio bangų ilgius ir maitinamas 5 V (3 A įėjimo srovė), todėl tinka analoginėms stebėjimo, informacinėms ir vaizdo sienų sistemoms išplėsti, integruojant su esama BNC infrastruktūra.

Privalumai

Šis rinkinys leidžia perduoti analoginį vaizdą dideliais atstumais mažais nuostoliais naudojant optinį pluoštą, išsaugant vaizdo kokybę, palyginti su tradicinėmis bendraašėmis jungtimis. Siųstuvas palaiko keturis BNC kanalus, tinka standartinėms BNC pagrindu veikiančioms instaliacijoms ir sumažina poreikį keisti esamas analogines kameras ar ekranus. Kompaktiškas, juodos spalvos korpusas ir kuklus energijos poreikis supaprastina montavimą profesionaliose AV ir stebėjimo sistemose.

Tinka

• Analopinėms CCTV ir stebėjimo sistemoms, kurioms reikia perdavimo dideliais atstumais
• Skaitmeninėms informacinėms ir vaizdo sienų instaliacijoms, naudojančioms BNC įvestis
• Senesnėms analoginėms AV instaliacijoms atnaujinti nekeičiant kamerų ar monitorių

Pagrindinės specifikacijos

• Modelis: AVF-1401
• Perdavimo atstumas: iki 20 km vienmodžiu pluoštu
• Palaikomi šviesolaidžio bangų ilgiai: 1470–1610 nm ir 1310 nm
• Kanalai: 4 BNC vaizdo kanalai
• Maitinimo įvestis: 5 V, 3 A
• Matmenys: 116,5 x 48 x 157,1 mm
• Svoris: 1,38 kg
• Spalva: juoda

Kaip naudoti

Kiekvieną analoginį sudėtinį vaizdo šaltinį prijunkite prie siųstuvo BNC įvesčių. Sujunkite siųstuvą ir imtuvą suderintu vienmodžiu šviesolaidžio kabeliu, naudodami nurodytą bangų ilgio diapazoną. Maitinkite įrenginį 5 V, 3 A maitinimo šaltiniu. Imtuvo pusėje prijunkite BNC išvestis prie monitorių ar įrašymo įrenginių. Patikrinkite signalo vientisumą ir sureguliuokite kabelių maršrutą bei jungtis, kad išlaikytumėte švarias optines jungtis.

Rekomendacijos

Laikykitės geriausios praktikos montuodami ir užbaigdami šviesolaidines jungtis, kad išvengtumėte signalo praradimo. Naudokite vienmodį pluoštą atstumams, artėjantiems prie 20 km, ir užtikrinkite suderinamus siųstuvo-imtuvo bangų ilgius. Įžeminkite ir montuokite įrenginius sausose, vėdinamose vietose bei patikrinkite maitinimo šaltinio suderinamumą su 5 V/3 A reikalavimu.
