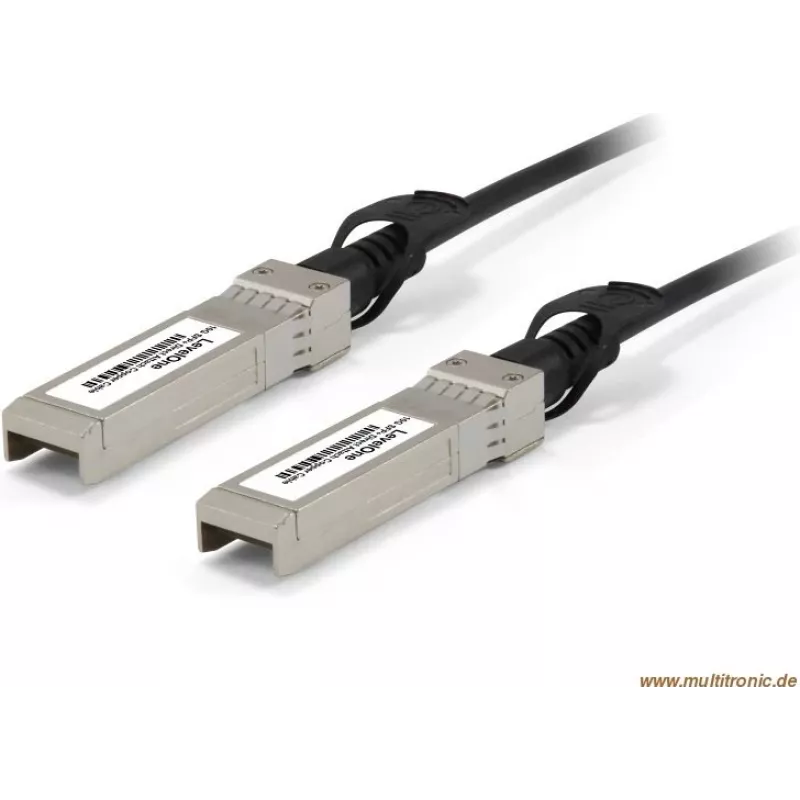

Tiesioginio prijungimo varinis kabelis LevelOne DAC-0103 10 Gbps SFP+ 3 m Twinax

LevelOne DAC-0103 tiesioginio prijungimo varinis kabelis yra 3 m SFP+ twinax sąranka, skirta 10 Gbps eterneto ir 10G pluošto kanalo trumpojo atstumo jungtims. Su SFP+ jungtimis abiejuose galuose ir twinax konstrukcija šis kabelis užtikrina aukštą signalo vientisumą ir mažą delsą duomenų centrams, serverio prie komutatoriaus nuorodoms ir kitai aukštos spartos tinklo įrangai. Tai pasyvus, karšto prijungimo sprendimas, atitinkantis SFP+ MSA ir pagerintos prijungiamos formos (IPF) lūkesčius dėl EMI/EMC veikimo.

Privalumai

Kabelis palaiko kelių gigabitų duomenų spartą iki 10,5 Gbps, išlikdamas atgaliniu būdu suderinamas iki 1 Gbps. Jo SFP+ 20 kontaktų karšto prijungimo pėdsakas ir twinax konstrukcija įgalina aukštą prievadų tankį ir sumažintą energijos suvartojimą, palyginti su optiniais siųstuvais-imtuvais. Sąranka atitinka RoHS reikalavimus ir yra pritaikyta veikti 0–70 °C temperatūros diapazone.

Tinka

• Serverio prie komutatoriaus ir komutatoriaus prie komutatoriaus trumpojo atstumo jungtims
• 10GbE ir 10G pluošto kanalo nuorodoms stelažuose arba tarp gretimų stelažų
• Duomenų centrų ir aukštos spartos skaičiavimo įrangai, reikalaujančiai mažos delsos jungčių

Pagrindinės specifikacijos

• Duomenų sparta: iki 10,5 Gbps (atgaliniu būdu suderinama iki 1 Gbps)
• Ilgis: 3 m
• Jungtis: SFP+ (20 kontaktų) twinax, karšto prijungimo
• Formos faktoriaus atitiktis: SFP+ MSA, pagerinta prijungiama forma (IPF)
• Veikimo temperatūra: nuo 0 iki 70 °C
• RoHS: atitinka reikalavimus

Kaip naudoti

Įkiškite kiekvieną SFP+ jungtį į atitinkamą SFP+ lizdą tinklo įrenginiuose, kol modulis užsifiksuos. Patikrinkite nuorodos būseną abiejuose įrenginiuose ir sukonfigūruokite sąsajos nustatymus (spartą/dvipusiškumą ar automatinį derėjimą) pagal įrangos dokumentaciją. Siekiant patikimo veikimo, venkite staigių lenkimų ir mechaninio įtempimo twinax kabeliui ir užtikrinkite, kad jungtys prieš įkišimą būtų be nešvarumų.

Rekomendacijos

Naudokite šį pasyvų 3 m DAC trumpojo atstumo 10 Gbps jungtims stelažuose arba tarp gretimų stelažų; ilgesniems atstumams arba ten, kur reikalinga galvaninė izoliacija, rinkitės optinius siųstuvus-imtuvus ir pluoštinius kabelius.
