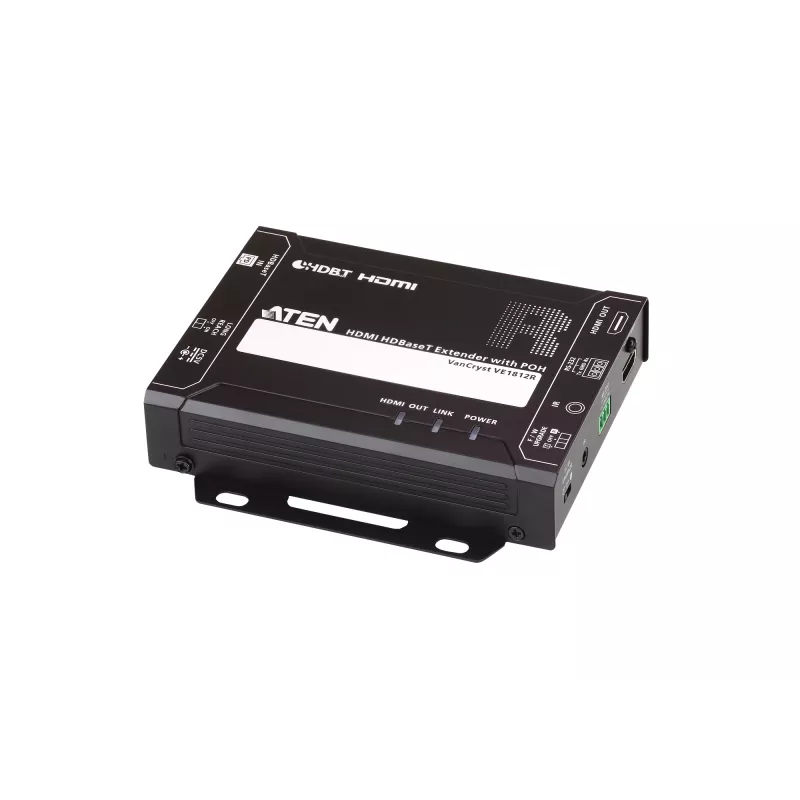

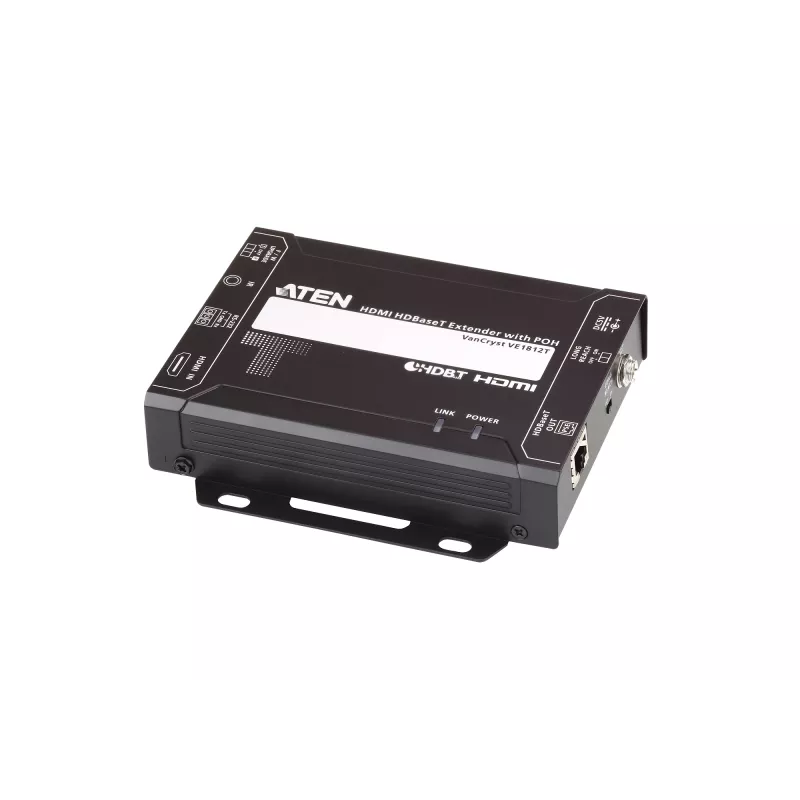

AV siųstuvas ir imtuvas ATEN VE1812-AT-G

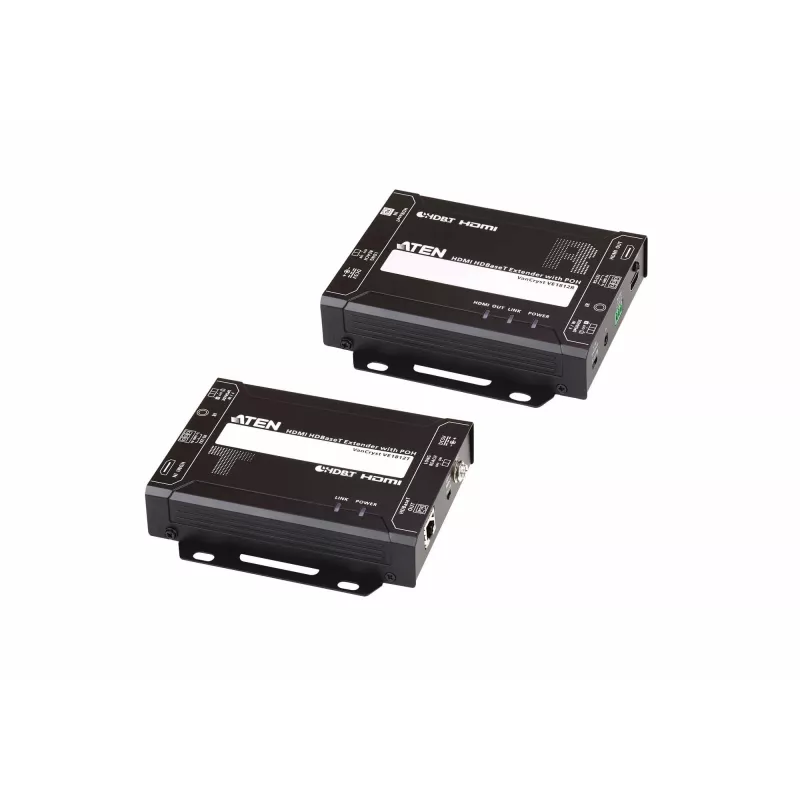

ATEN VE1812-AT-G HDMI HDBaseT ilgintuvas su maitinimu per HDBaseT (POH) perduoda didelės raiškos HDMI vaizdo ir valdymo signalus vienu Cat 5e/6/6a kabeliu, kad sujungtų įrangą iki 100 m atstumu. Įjungus ilgo nuotolio režimą, ilgintuvas palaiko pratęsimą iki 150 m, esant 1080p. Rinkinį sudaro vienas siųstuvas, vienas imtuvas, IR siųstuvo ir imtuvo blokai, RS-232 gnybtų blokai ir maitinimo adapteris, skirtas paprastam montavimui profesionaliose AV ir KVM ilgintuvų sistemose.

Privalumai

VE1812-AT-G užtikrina patikimą laidinį HDMI perdavimą su POH, kad per tą patį Cat kabelį tiektų maitinimą nuotoliniam įrenginiui, sumažinant papildomo maitinimo šaltinio poreikį imtuvo vietoje. Jis palaiko didelės raiškos vaizdą iki 4096 x 2160, pasižymi kompaktiškais imtuvo matmenimis, kad būtų lengva integruoti, ir apima IR bei RS-232 palaikymą nuotoliniam valdymui ir nuosekliųjų įrenginių ryšiui.

Tinka

• Profesionalioms AV instaliacijoms (konferencijų salėms, paskaitų auditorijoms)
• Skaitmeninei iškabų ir vaizdo sienų įrangai
• KVM ilgintuvų programoms ir nuotolinių darbo vietų konfigūracijoms
• Aplinkoms, kurioms reikalingas IR ir RS-232 nuotolinis valdymas per atstumą

Pagrindinės specifikacijos

• Modelis: ATEN VE1812-AT-G
• Vaizdo raiška: iki 4096 x 2160
• Pratęsimo nuotolis: iki 100 m per Cat5e/6/6a (iki 150 m @1080p ilgo nuotolio režimu)
• Maitinimas: 5 V maitinimo šaltinis, maksimalus suvartojimas 3,2 W
• Imtuvo dydis: 123 x 140,4 x 30 mm
• Svoris (rinkinio): 1,3 kg; Imtuvo svoris: 450 g
• Spalva: juoda
• Pridedami priedai: siųstuvas, imtuvas, maitinimo adapteris (0AD8-1F05-30M1), IR siųstuvas (2XRT-0004G), IR imtuvas (2XRT-0003G-1), 2x RS-232 gnybtų blokai, naudotojo instrukcija

Kaip naudoti

Prijunkite VE1812 siųstuvą prie HDMI šaltinio, o imtuvą – prie ekrano naudodami HDMI kabelius. Sujunkite siųstuvą ir imtuvą vienu Cat5e/6/6a kabeliu, užtikrindami tinkamą kabelio tipą ir užbaigimą. Jei naudojamas POH, prijunkite pateiktą maitinimo adapterį prie įrenginio, skirto tiekti maitinimą per HDBaseT liniją. Įjunkite ilgo nuotolio režimą, jei reikia ilgesnio atstumo esant 1080p. Naudokite pridedamas IR ir RS-232 sąsajas, kad pagal poreikį integruotumėte nuotolinį valdymą ir nuoseklųjį ryšį.

Rekomendacijos

Siekiant patikimo veikimo, ilgesniems atstumams naudokite aukštos kokybės ekranuotus Cat6/6a kabelius, venkite kabelių tiesimo šalia didelių elektros šaltinių ir prieš galutinį montavimą patikrinkite HDMI bei nuosekliąsias jungtis. Ilgo nuotolio režimą įjunkite tik tada, kai dirbate 1080p raiška, kad pratęstumėte atstumą iki 150 m.
