Automatinis grandinės pertraukiklis su savaiminio atsistatymo apsauga CNC EL240302 1P+N 63A 230V

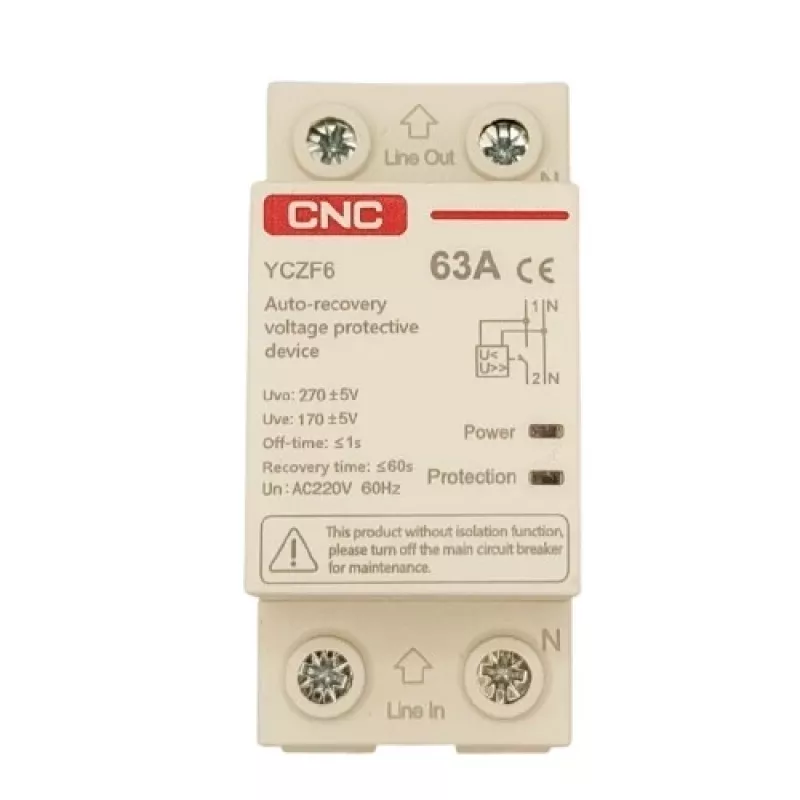

CNC EL240302 yra 1P+N viršįtampio ir žemos įtampos apsaugos įtaisas su automatiniu savaiminiu atsistatymu, skirtas 230 V kintamajai srovei ir maksimaliai 63 A darbinei srovei. Įtaisas skirtas montuoti ant 35 mm DIN bėgelio ir apsaugo vienfazes gyvenamąsias arba lengvos komercijos grandines, atjungdamas maitinimą, kai įtampa viršija iš anksto nustatytas ribas, ir automatiškai atstatydamas tiekimą, kai įtampa grįžta į normalų lygį. Kompaktiškame baltame korpuse yra LED indikatoriai, rodantys maitinimo ir apsaugos būseną; įtaisas tinkamas naudoti skirstomuosiuose skyduose ir kitose paskirstymo linijose, kurioms reikalinga įtampos apsauga.

Privalumai

Apsaugos įtaisas užtikrina kombinuotą apsaugą nuo viršįtampio ir žemos įtampos su automatiniu atsistatymu, todėl po trumpalaikių gedimų sumažėja rankinio įsikišimo poreikis. Kompaktiška DIN bėgelio konstrukcija leidžia paprastai sumontuoti standartiniuose skirstomuosiuose skyduose, o LED indikatoriai aiškiai rodo maitinimo ir apsaugos būsenas. Įtaisas pasižymi mažu energijos suvartojimu ir ilgu elektriniu patvarumu patikimam nepertraukiamam veikimui.

Tinka

• Vienfaziam gyvenamųjų patalpų elektros paskirstymui (230 V)
• Lengvos komercijos grandinėms, kurioms reikalinga įtampos apsauga
• Montavimui į vartotojų blokus ir skirstomuosius skydus ant 35 mm DIN bėgelio

Pagrindinės specifikacijos

• Nominali įtampa: 230 V kintamoji srovė
• Nominali srovė: 63 A
• Polių skaičius: 1P+N
• Dažnis: 50/60 Hz
• Viršįtampio išjungimas: 270 V kintamoji srovė ±5 V
• Žemos įtampos išjungimas: 170 V kintamoji srovė ±5 V
• Viršįtampio atsistatymas: 255 V kintamoji srovė ±5 V
• Žemos įtampos atsistatymas: 185 V kintamoji srovė ±5 V
• Atsako laikas: ≤ 1 s
• Atsistatymo laikas: ≤ 60 s
• Energijos suvartojimas: < 2 W
• Elektrinis patvarumas: > 50 000 perjungimų
• Montavimas: ant 35 mm DIN bėgelio
• Darbinė temperatūra: -35 °C iki +70 °C
• Matmenys: 36,5 × 78,7 × 66,5 mm
• Spalva: balta

Kaip naudoti

Sumontuokite CNC EL240302 ant standartinio 35 mm DIN bėgelio skirstomajame skyde, montavimo paviršiaus pokrypis neturi viršyti 5°. Prijunkite fazinį ir nulinį laidus pagal vietines laidų taisykles ir gaminio ženklinimą. Kai grandinės įtampa išeina už įtaiso nustatytų ribų, jis automatiškai atidarys grandinę; kai tik įtampa grįš į atsistatymo diapazoną, apsaugos įtaisas atsistatys ir atkurs maitinimą. Laikykitės tinkamų gnybtų užveržimo momentų ir užtikrinkite, kad įtaisas būtų sumontuotas sausoje, vėdinamoje spintoje.

Rekomendacijos

Naudokite šį įtaisą vienfazėse 230 V grandinėse, kurių maksimali nepertraukiama srovė neviršija 63 A. Nemontuokite aplinkoje, kur santykinė drėgmė esant 40 °C viršija 50 % arba montavimo paviršiaus pokrypis didesnis nei 5°. Nuolatinei saugai ir atitikčiai laikykitės vietinių elektros įrenginių taisyklių ir montavimą patikėkite kvalifikuotam elektrikui arba jo prižiūrimam asmeniui.
